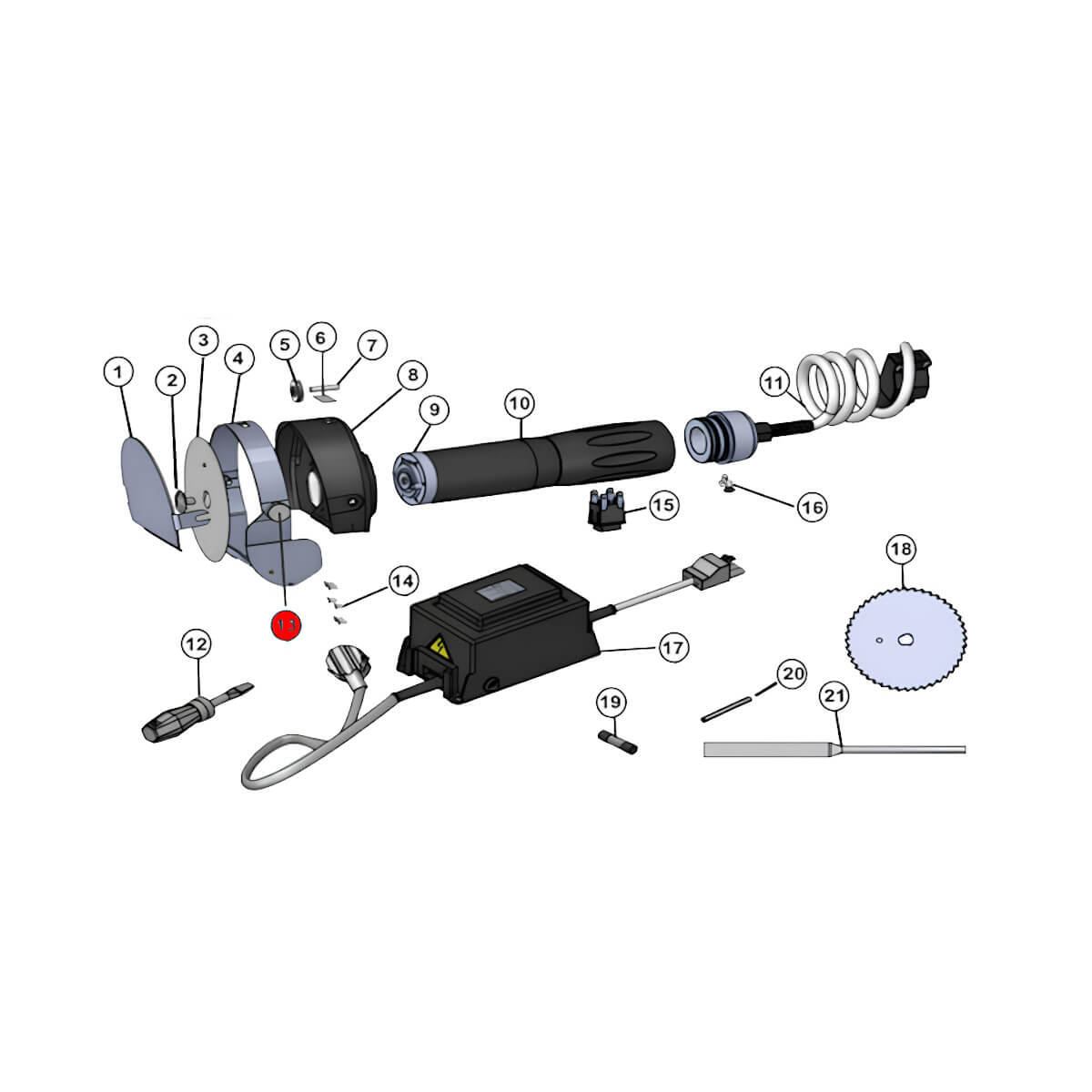

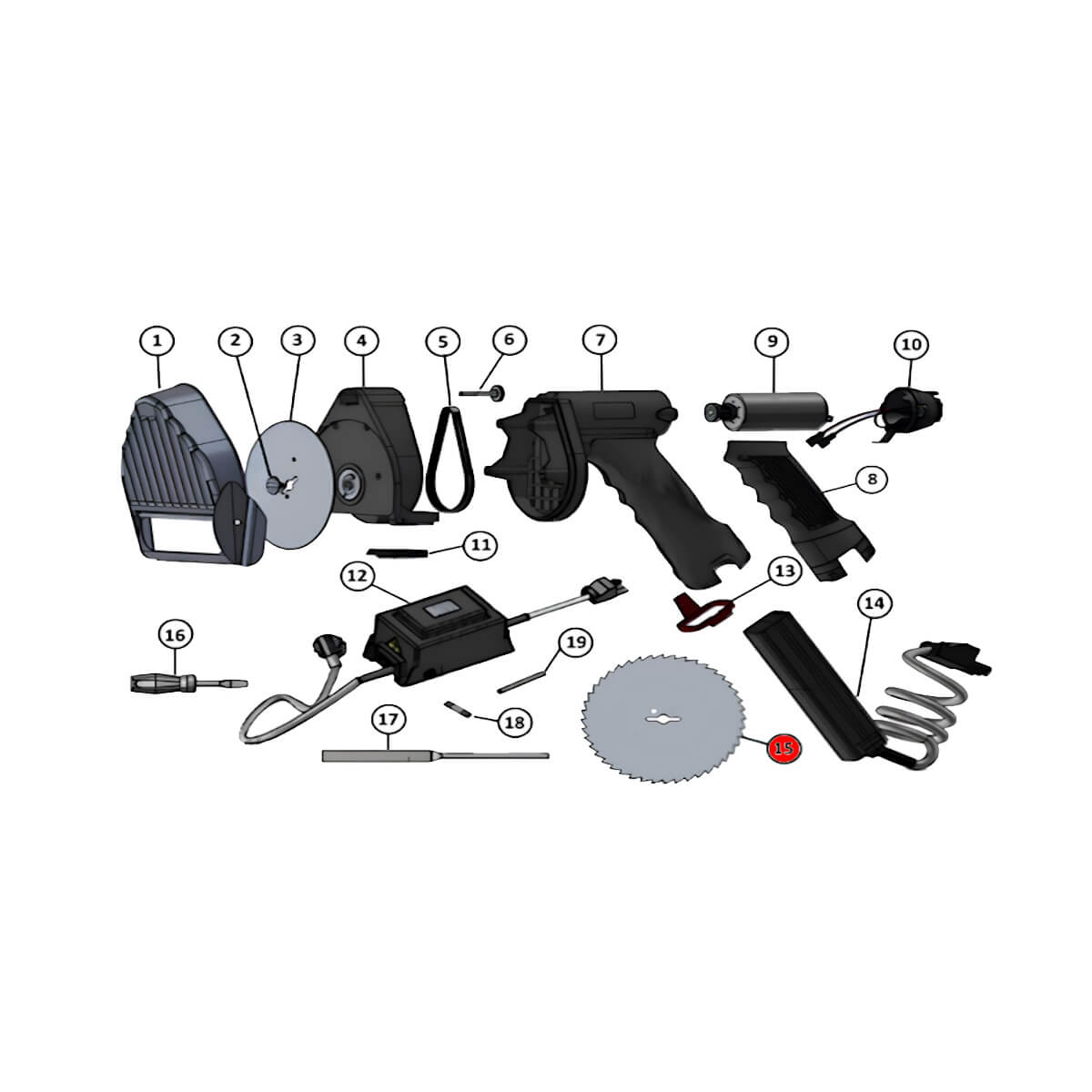

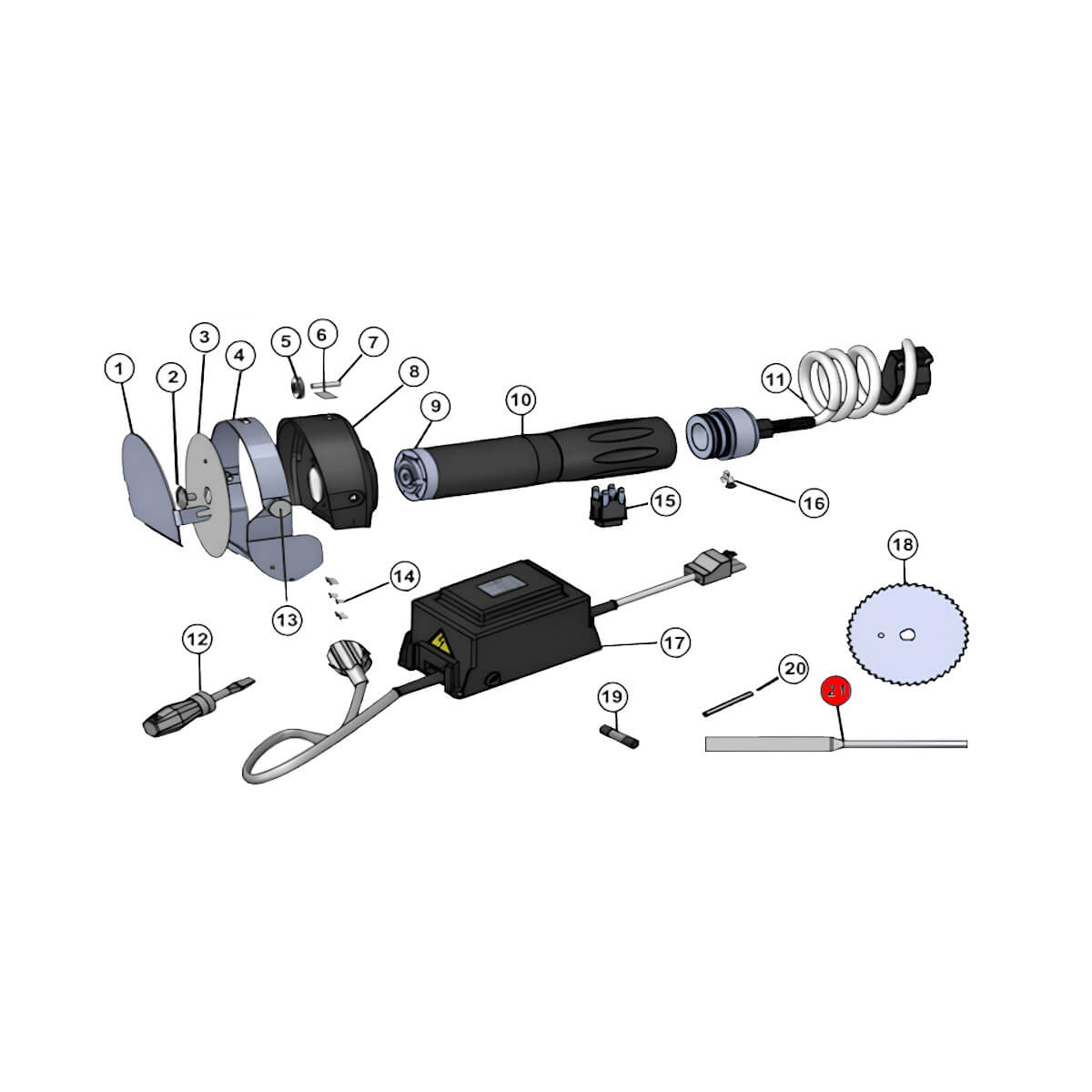

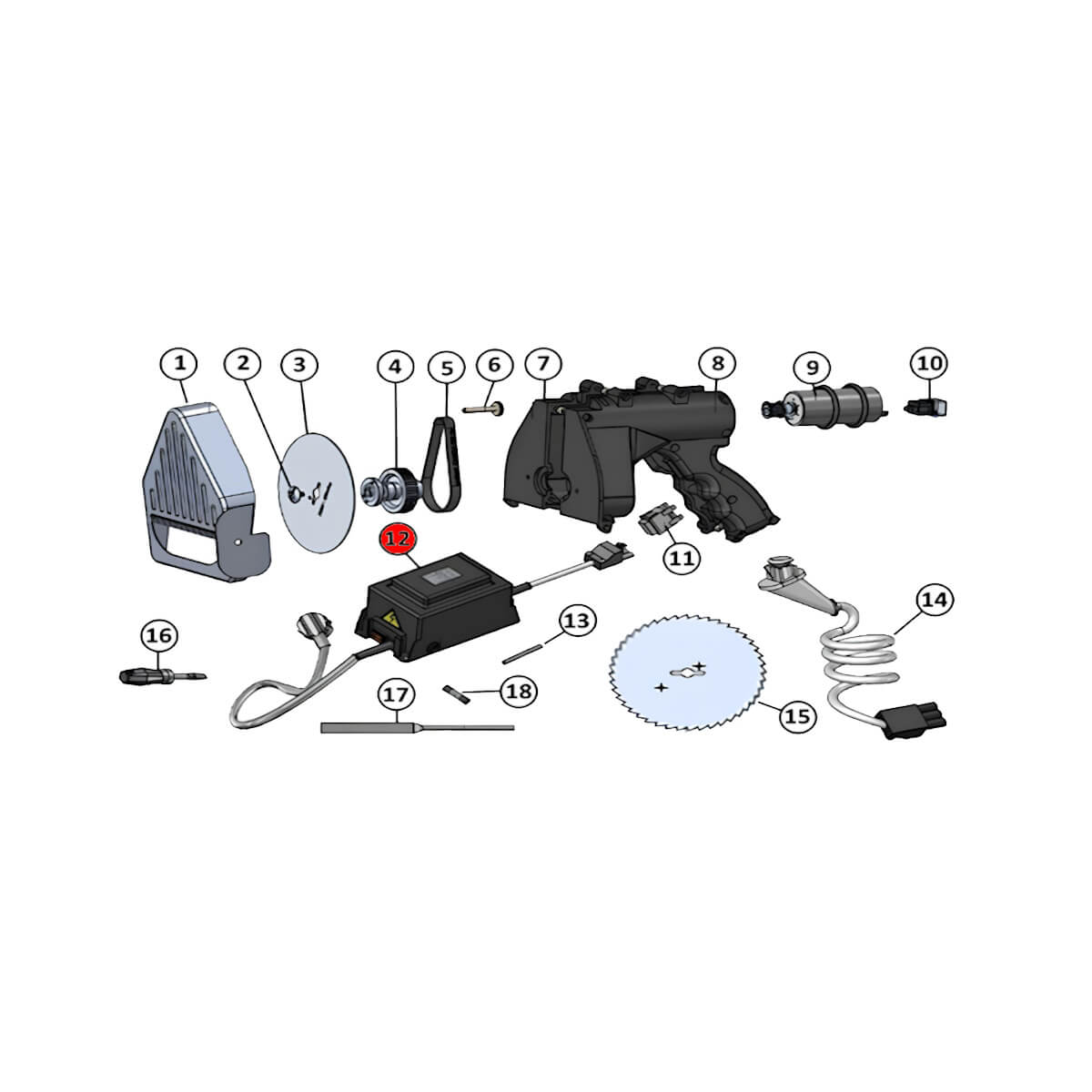

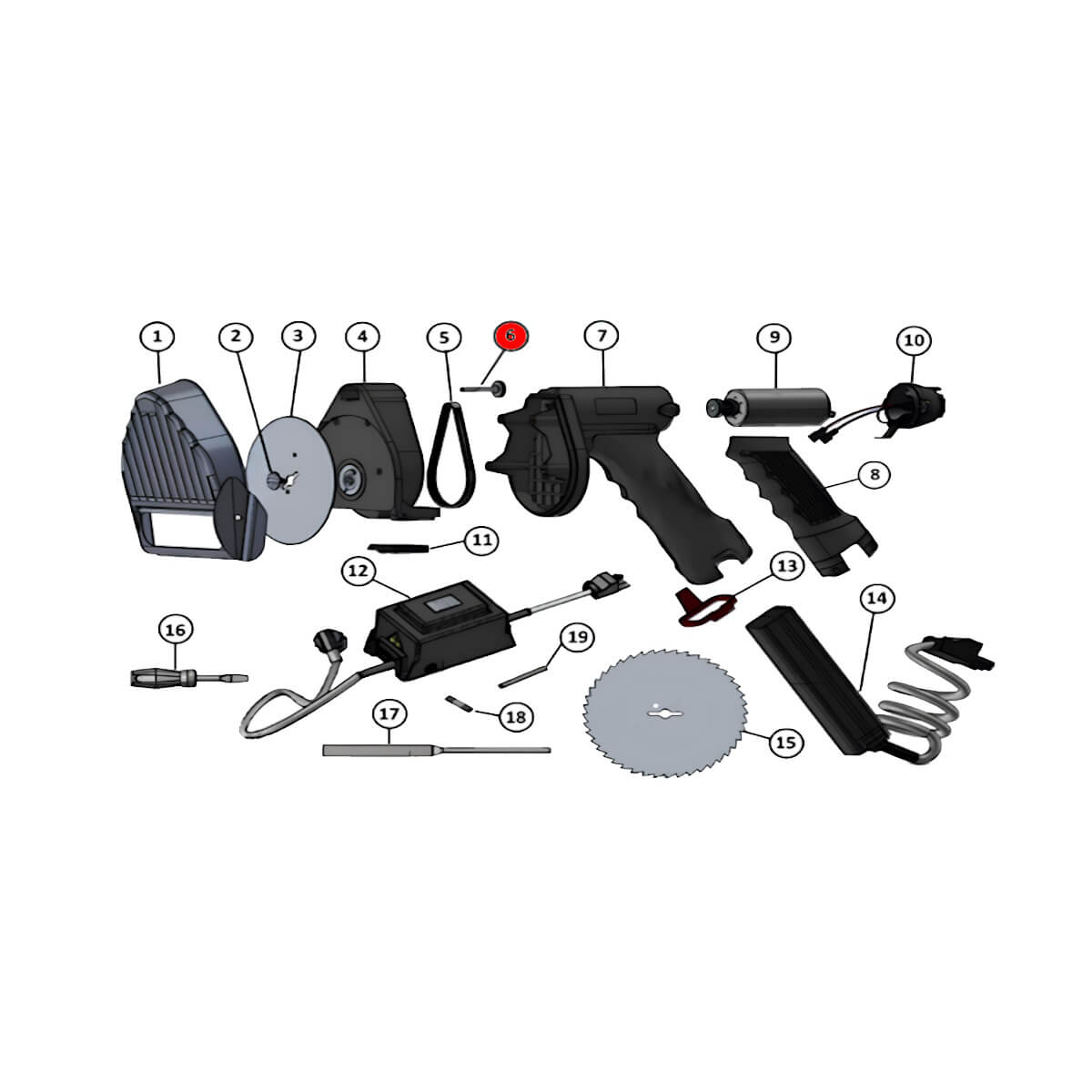

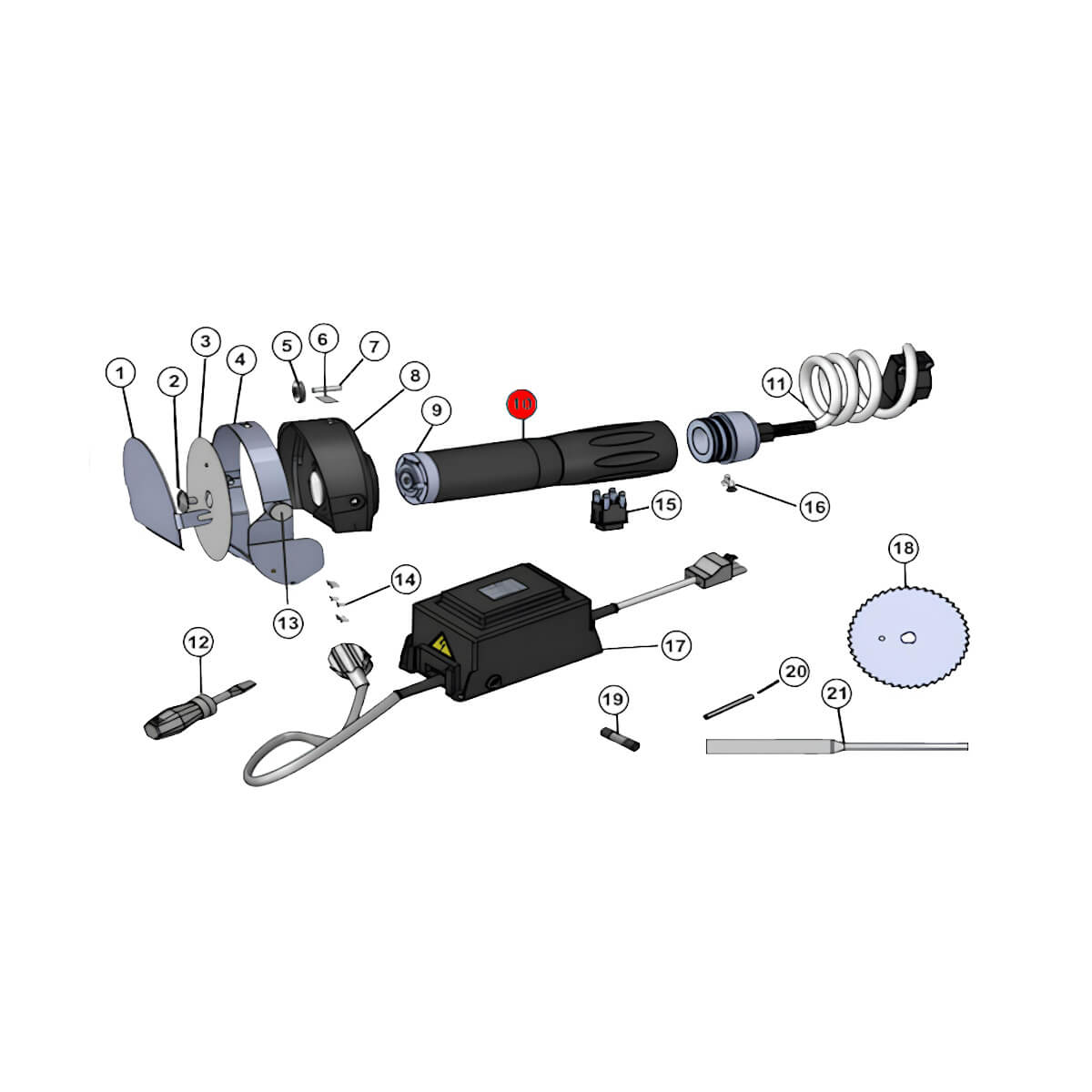

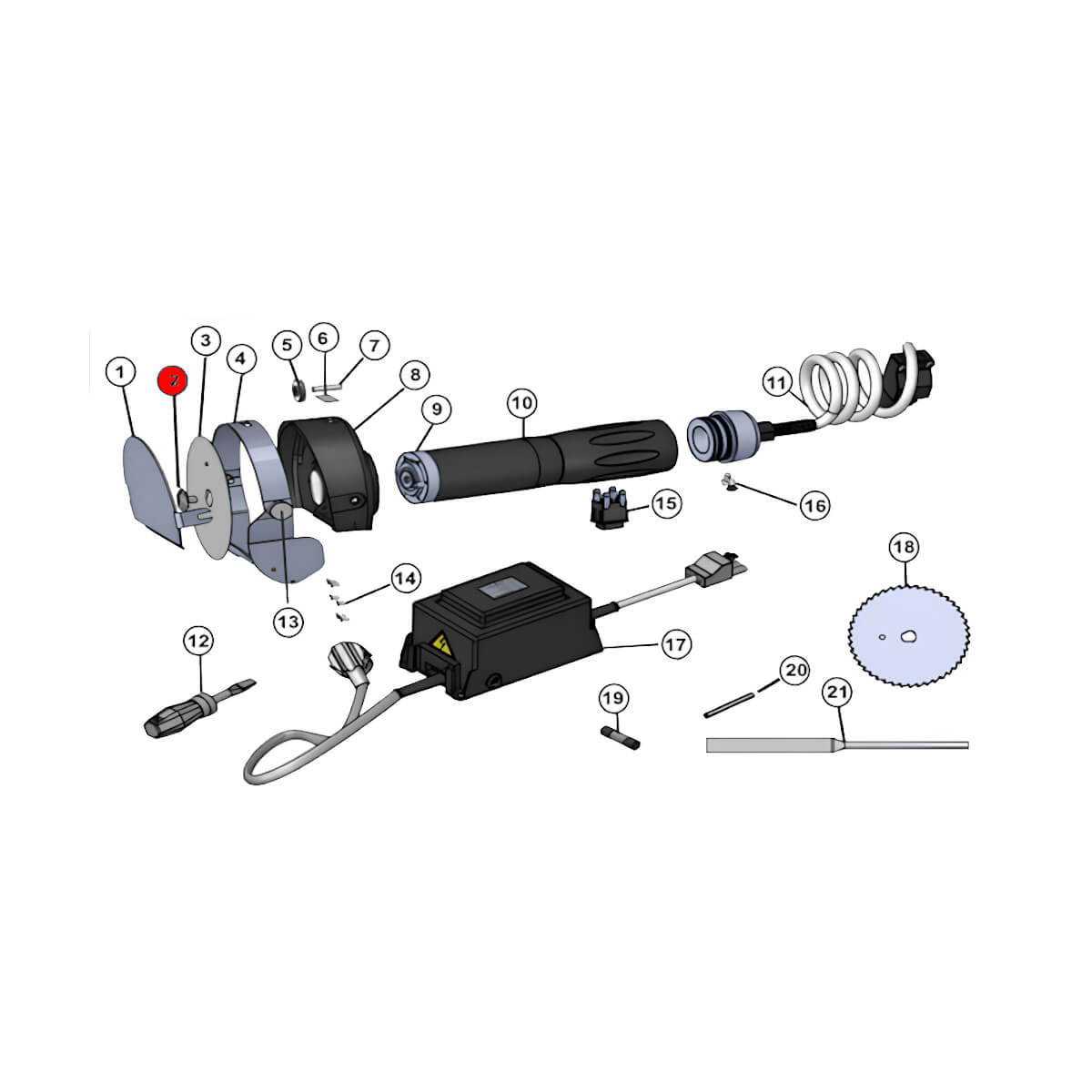

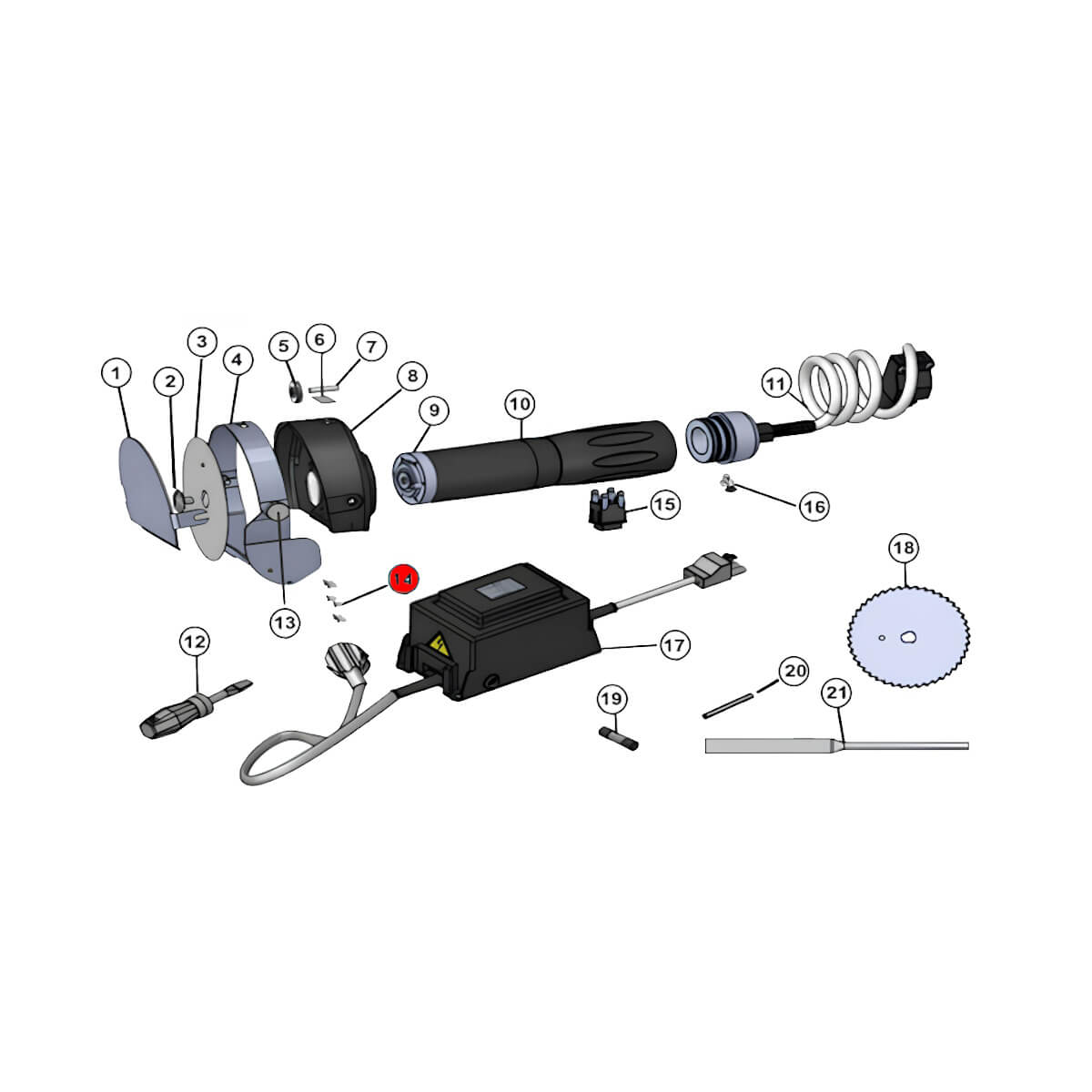

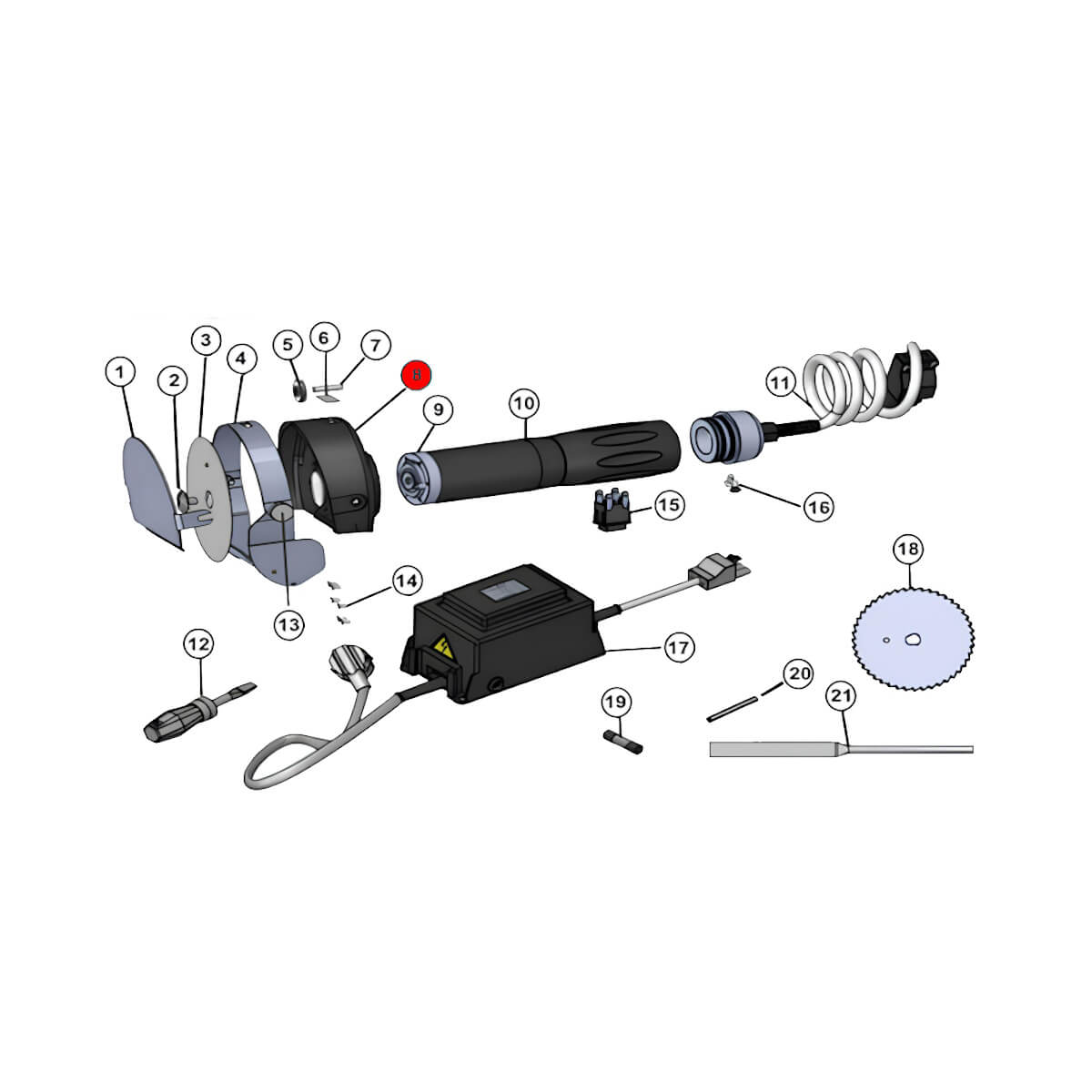

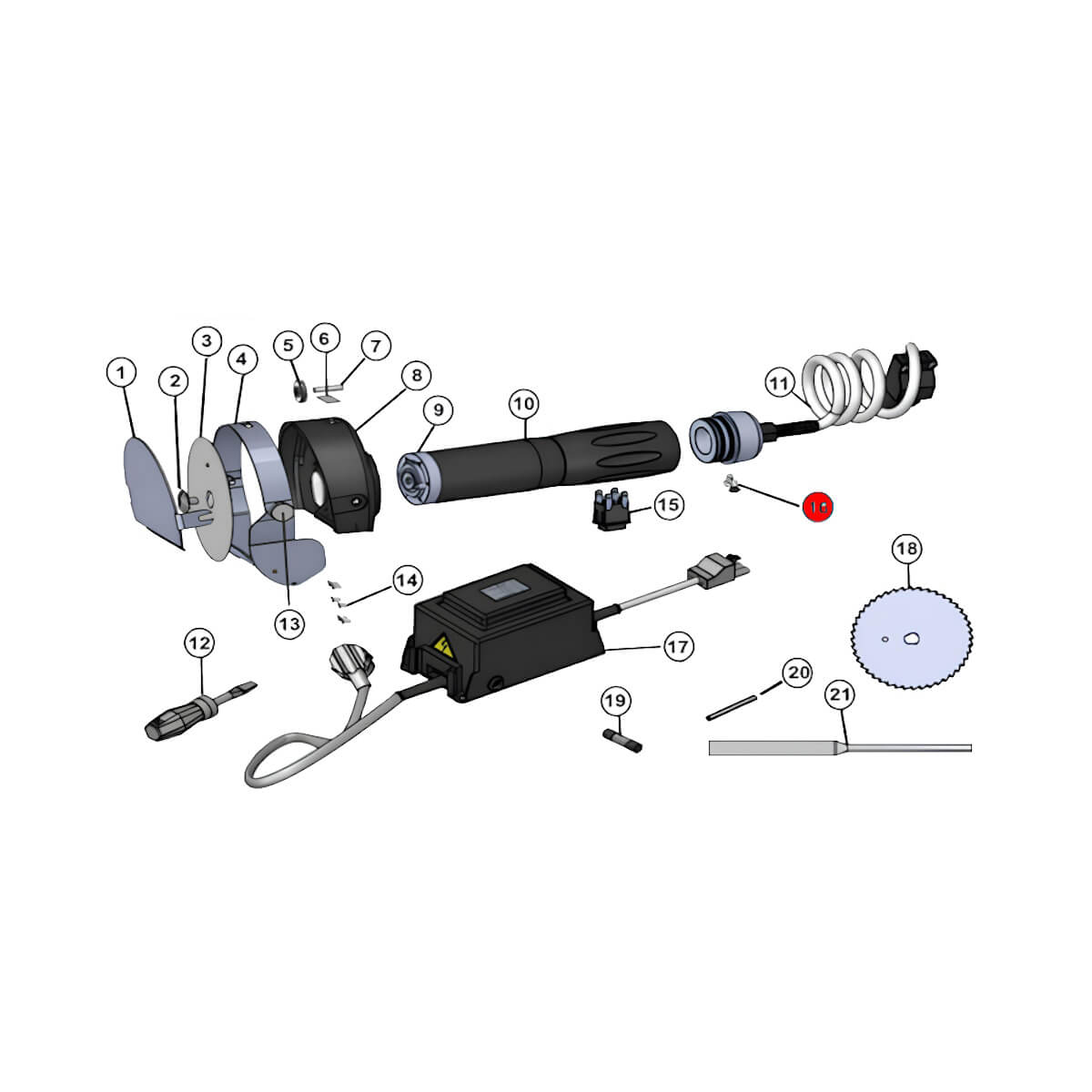

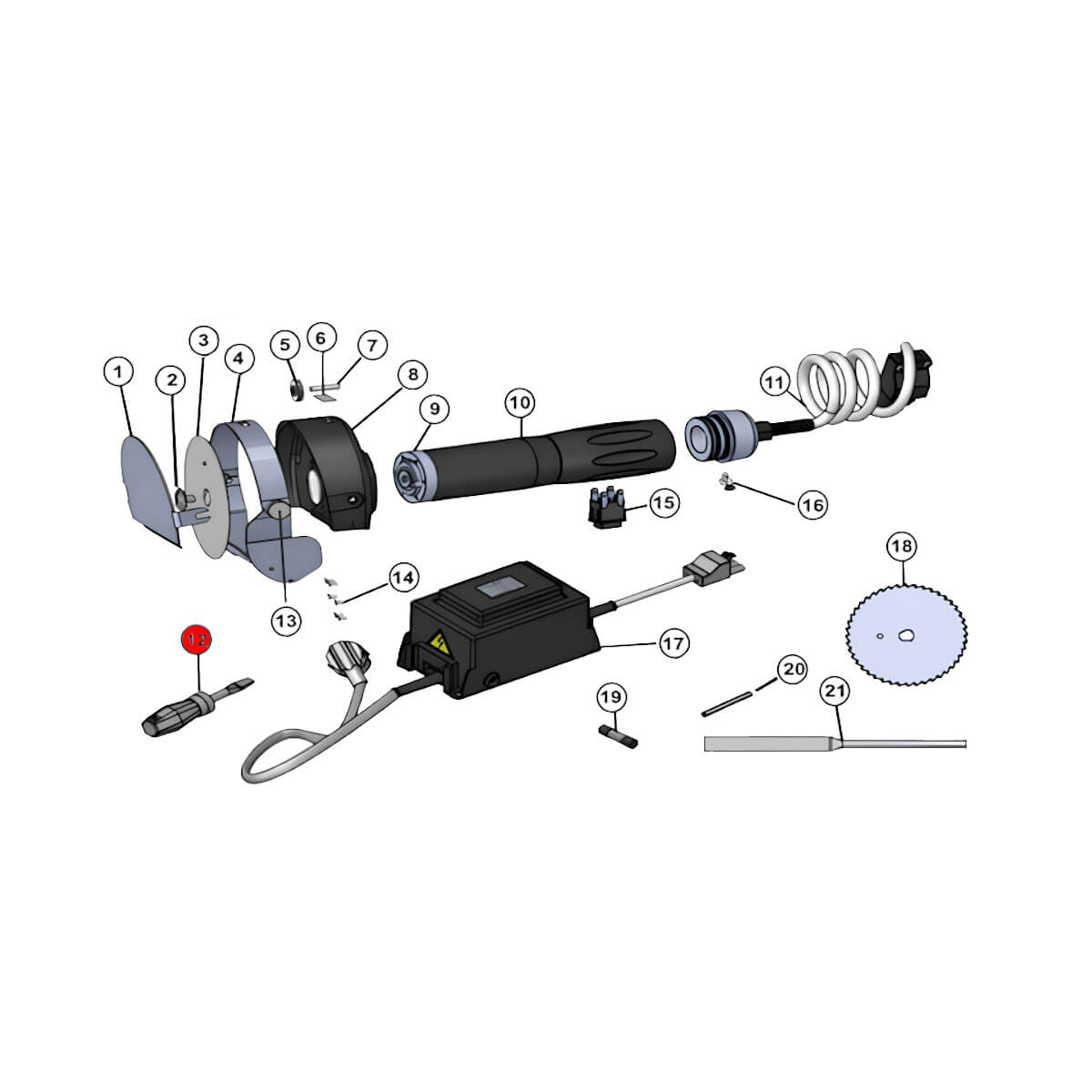

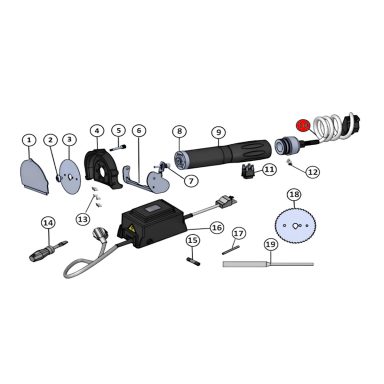

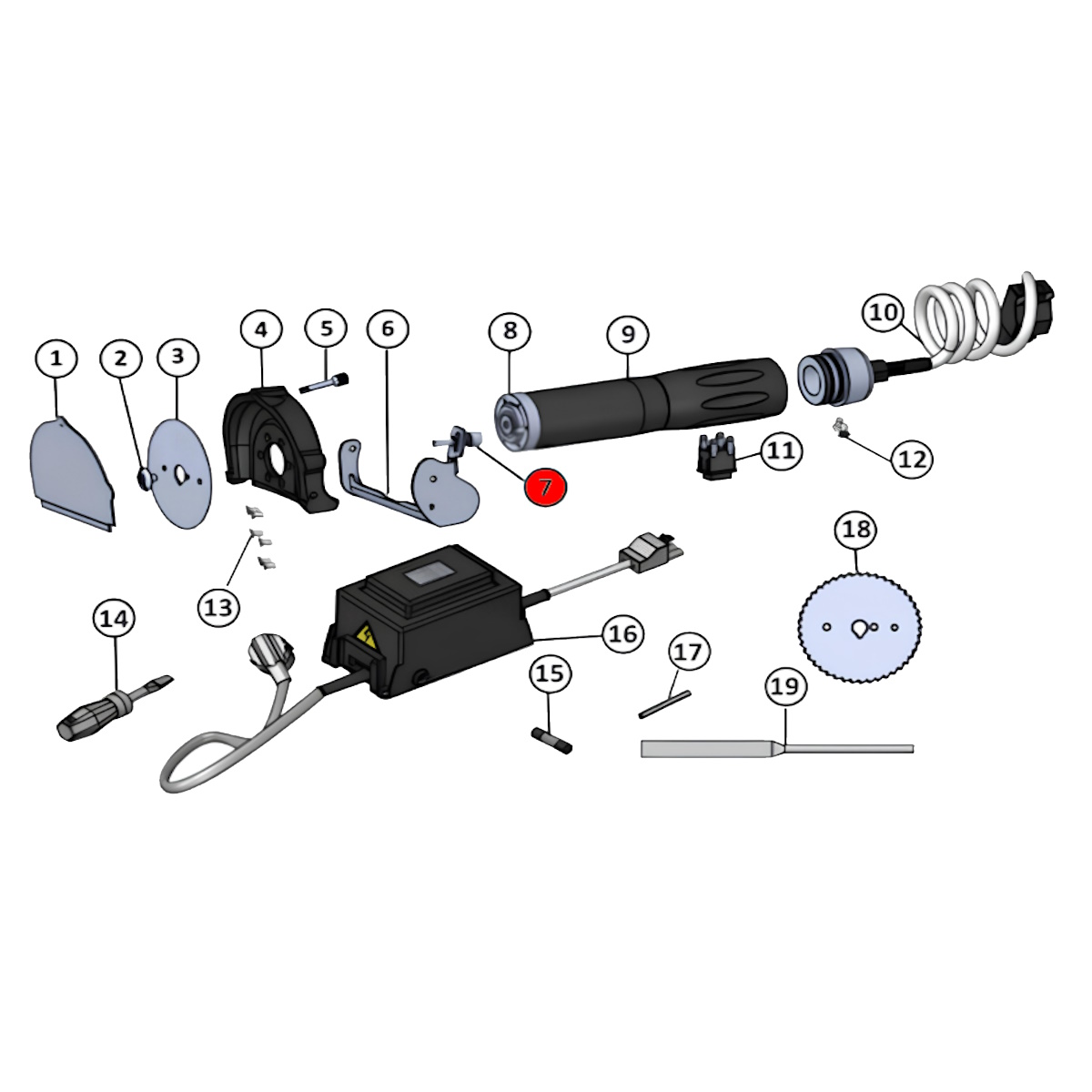

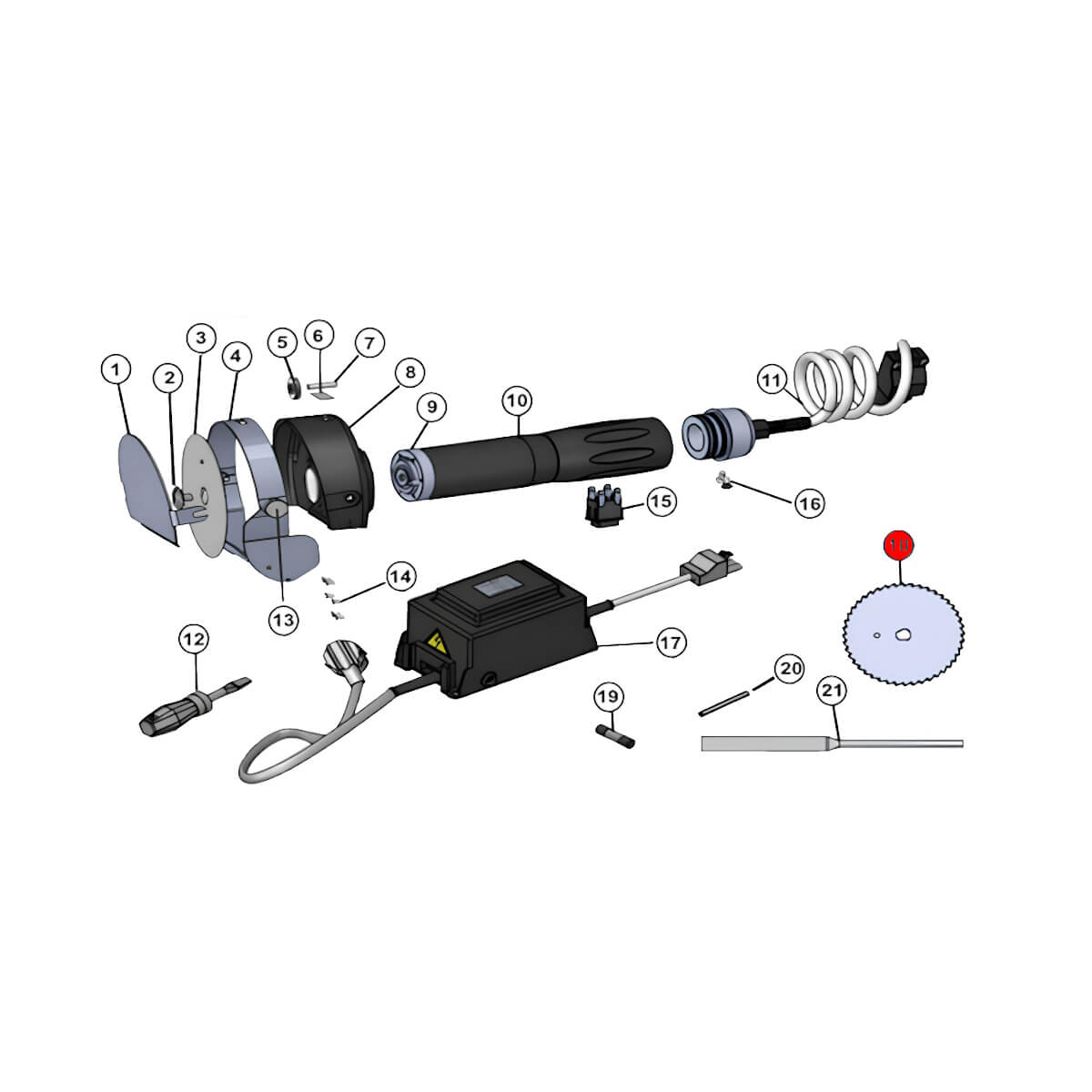

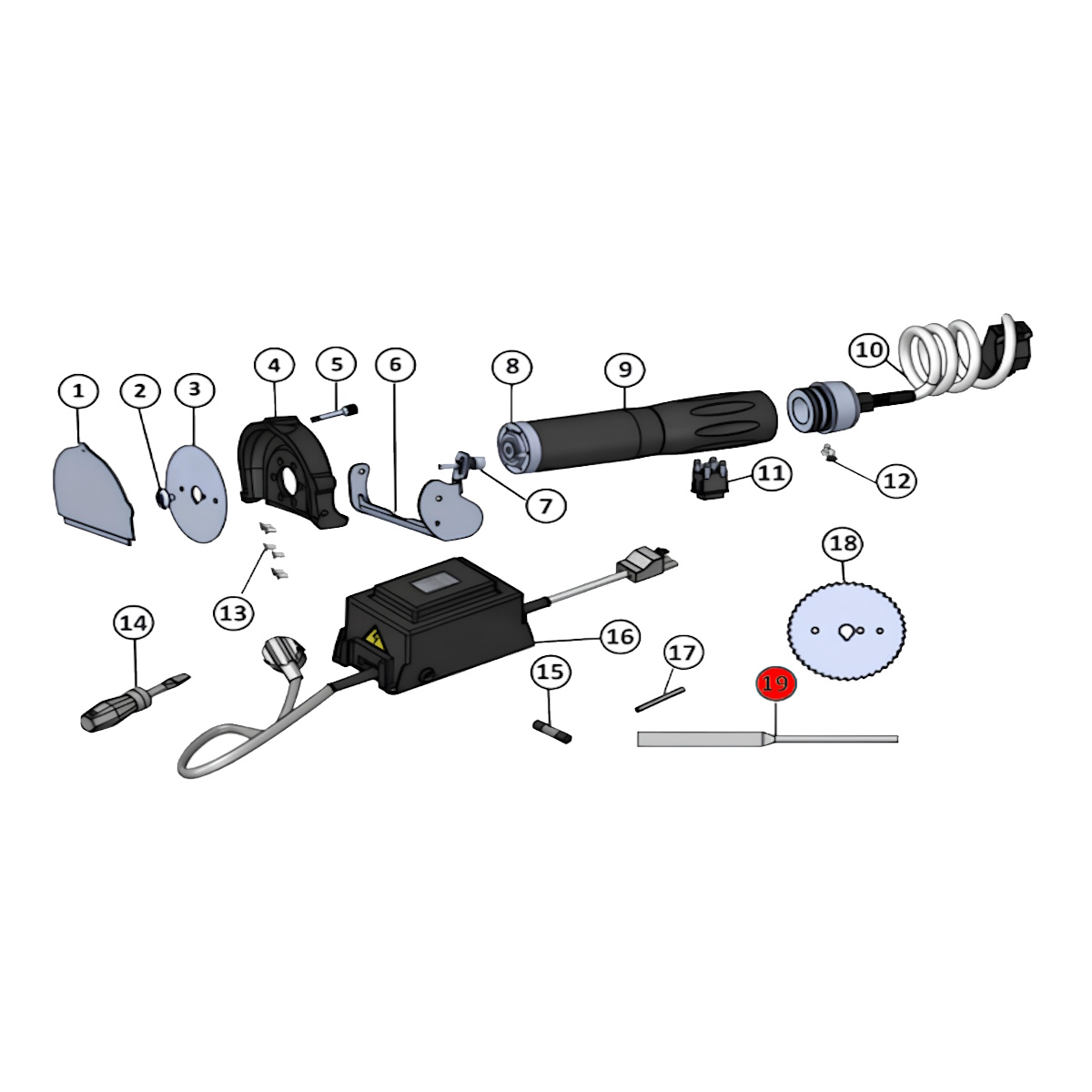

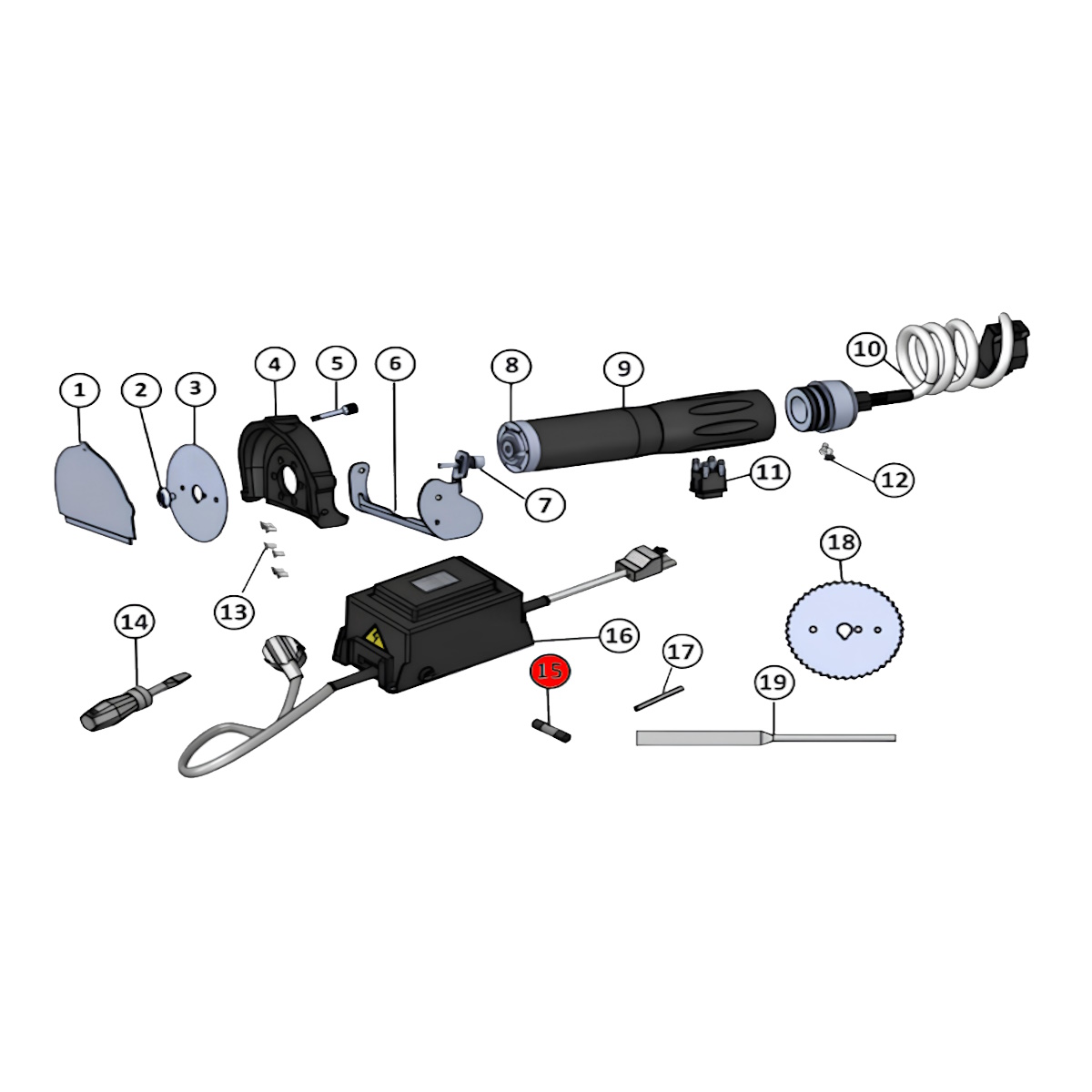

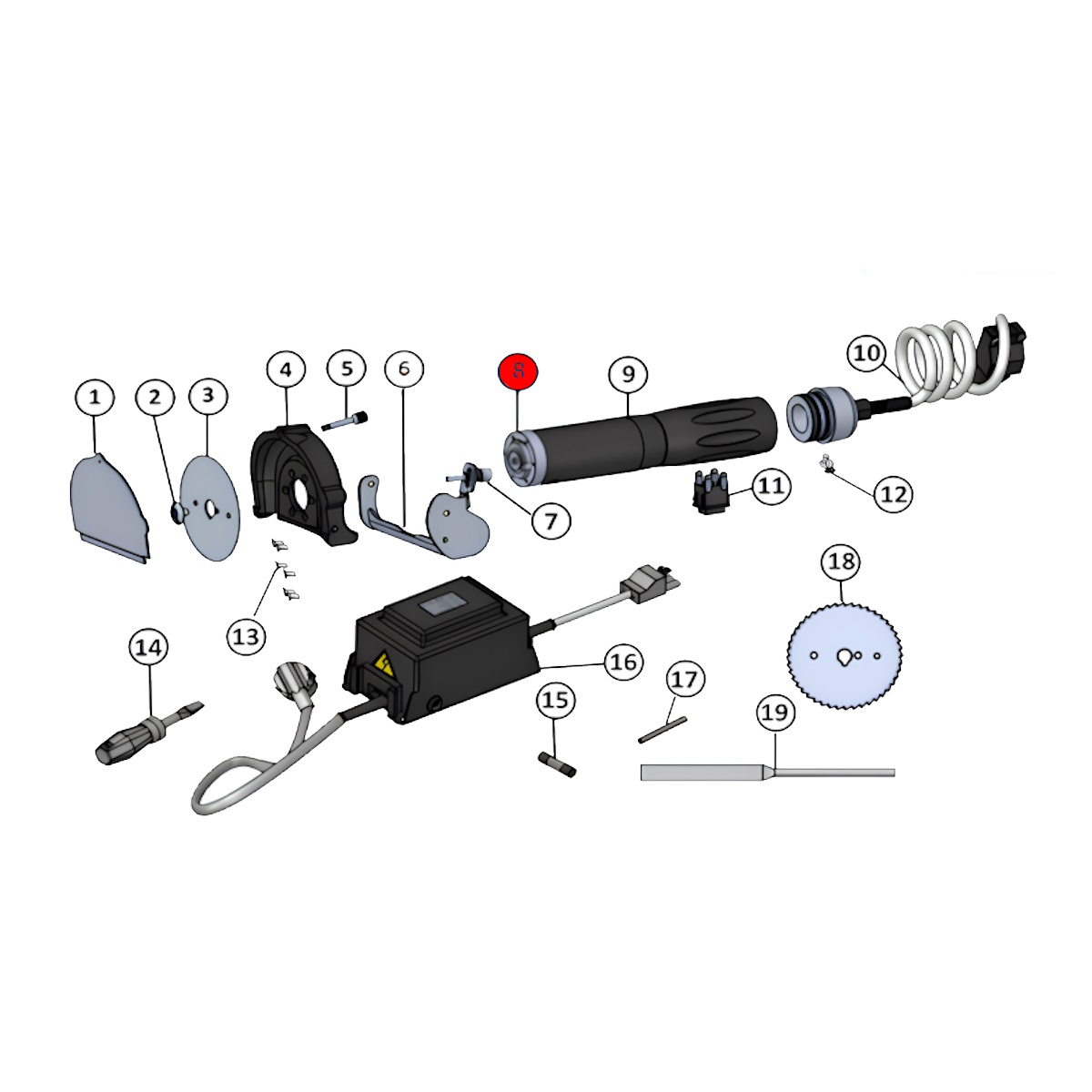

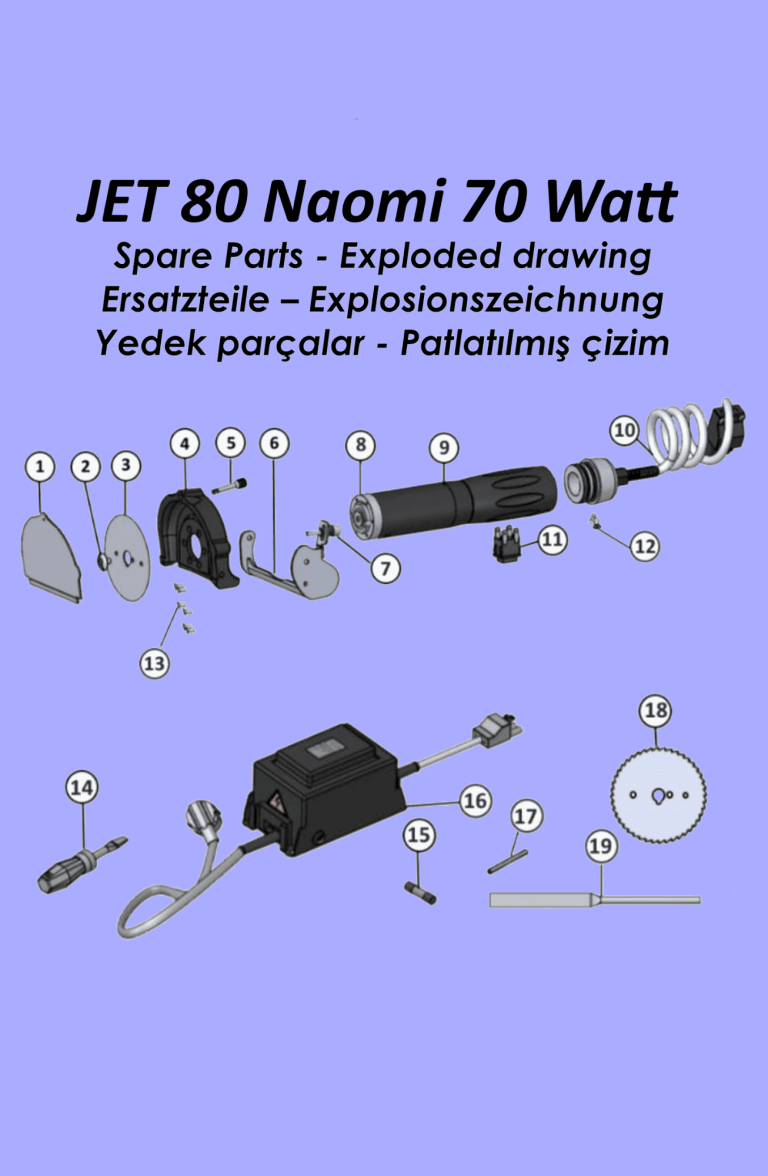

Ersatzteil-Explosionszeichnung
für das Dönermesser JET 80 Naomi 70 Watt

Diese technische Übersicht zeigt alle Einzelteile des Geräts inklusive Klingen, Motor und Gehäuseteilen. Ideal für Wartung, Reparatur oder Ersatzteilbestellung. Die Zeichnung unterstützt Gastronomiebetriebe und Serviceteams bei der schnellen Identifikation benötigter Komponenten.

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-001-001Deckel für Messergehäuse Ø 80mm

NAO-001-001

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-002-002 Flachkopfschrauben m. Schlitz, Kopf Ø 15 mm M5

NAO-002-002

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-003-003 Rundmesser (Glatt) Außen: Ø 80 mm

NAO-003-003

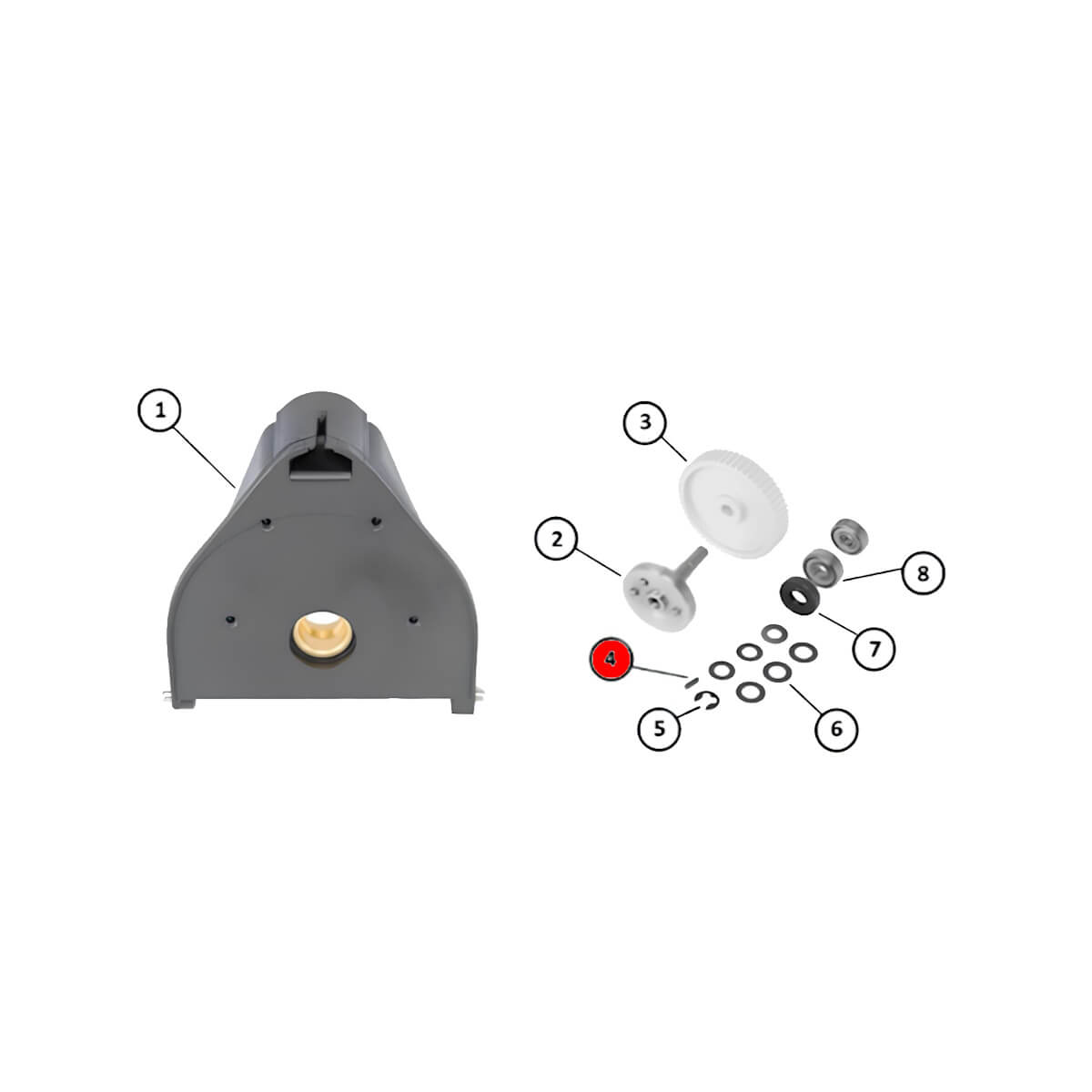

Ersatzteil Dönermesser für JET 80 Naomi – Artikel-Nr. NAO-004-004 Messer Kopfgehäuse

NAO-004-004

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-005-005 Deckelbefestigungsschraube

NAO-005-005

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-006-006 Verstell bügeln

NAO-006-006

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-007-007 Einstellschraube

NAO-007-007

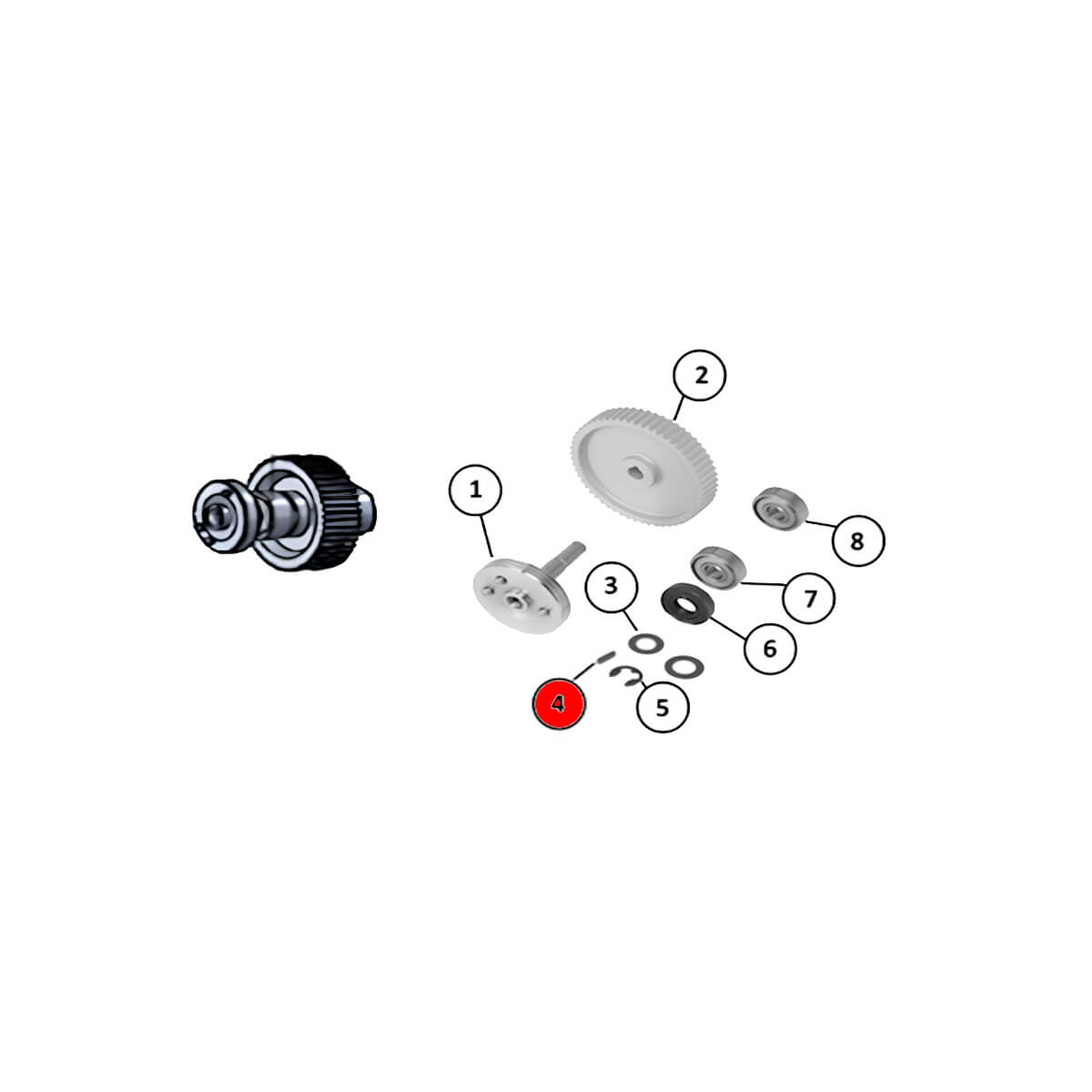

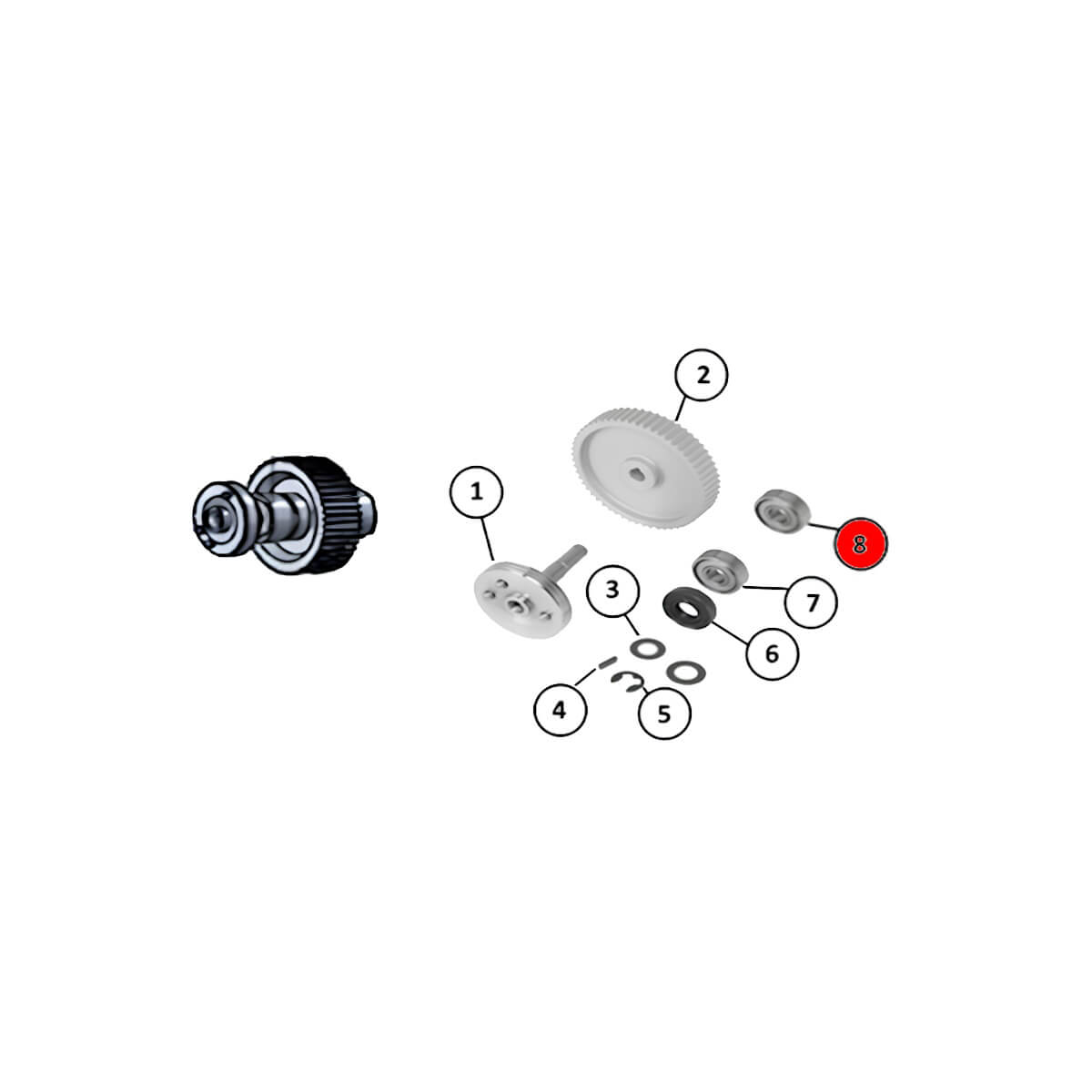

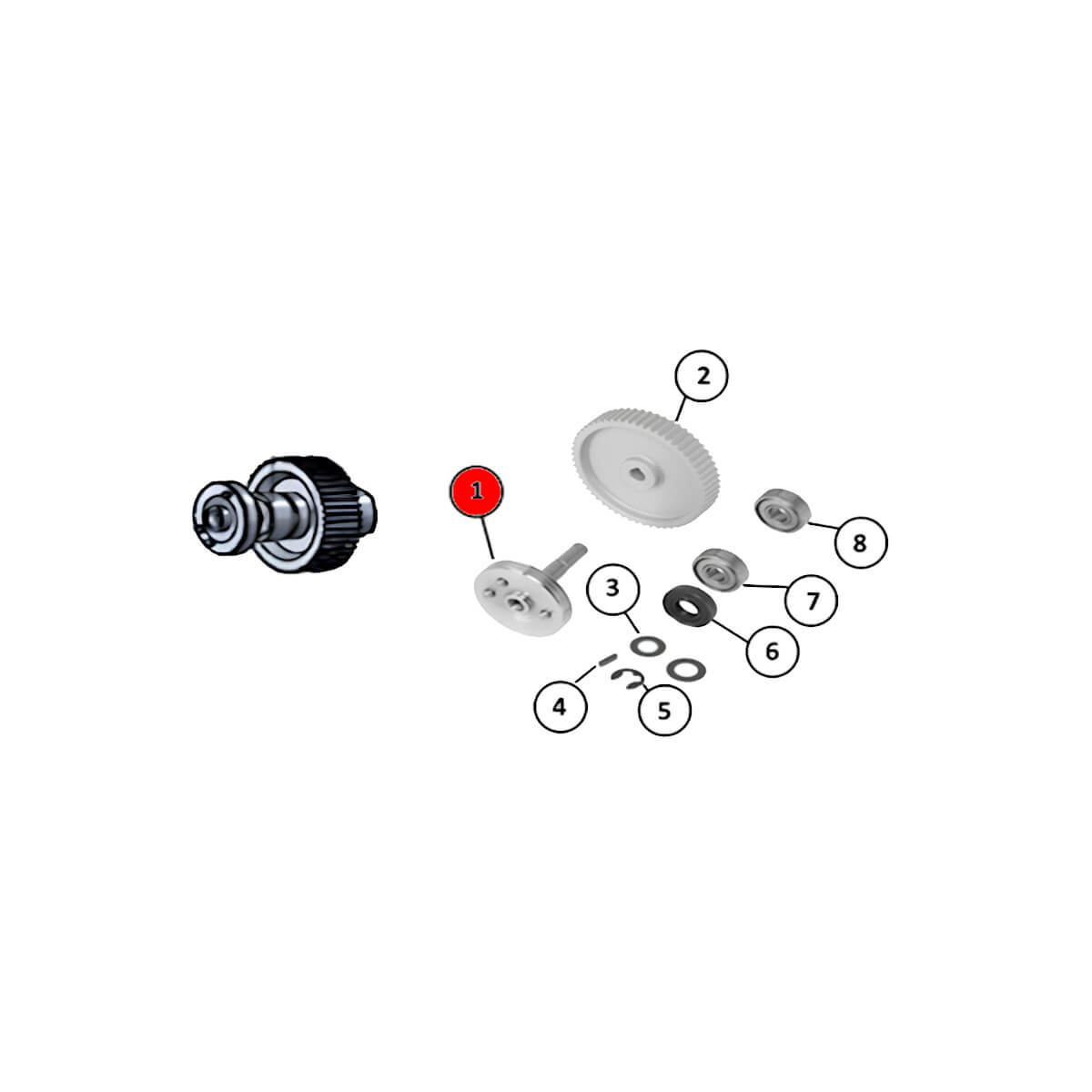

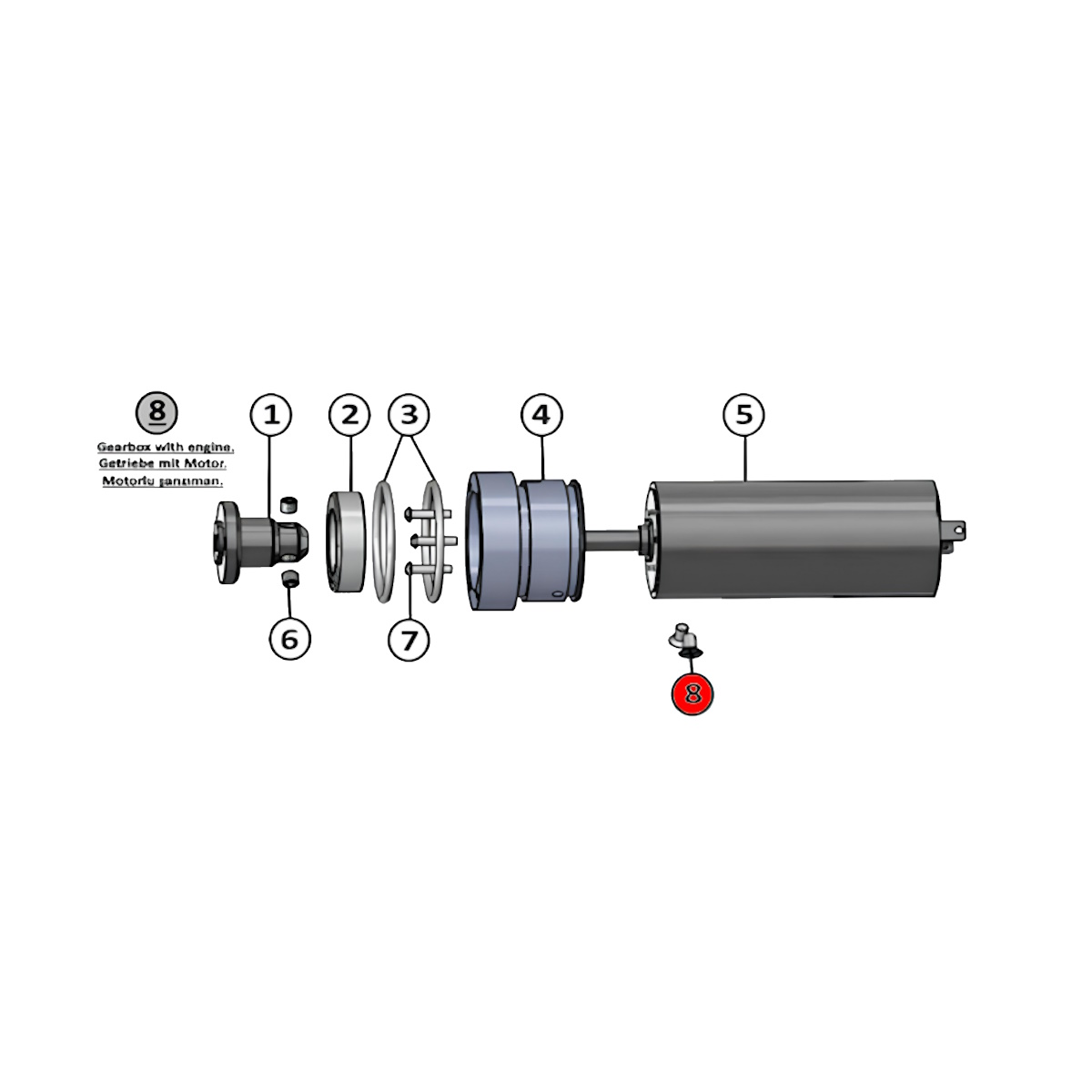

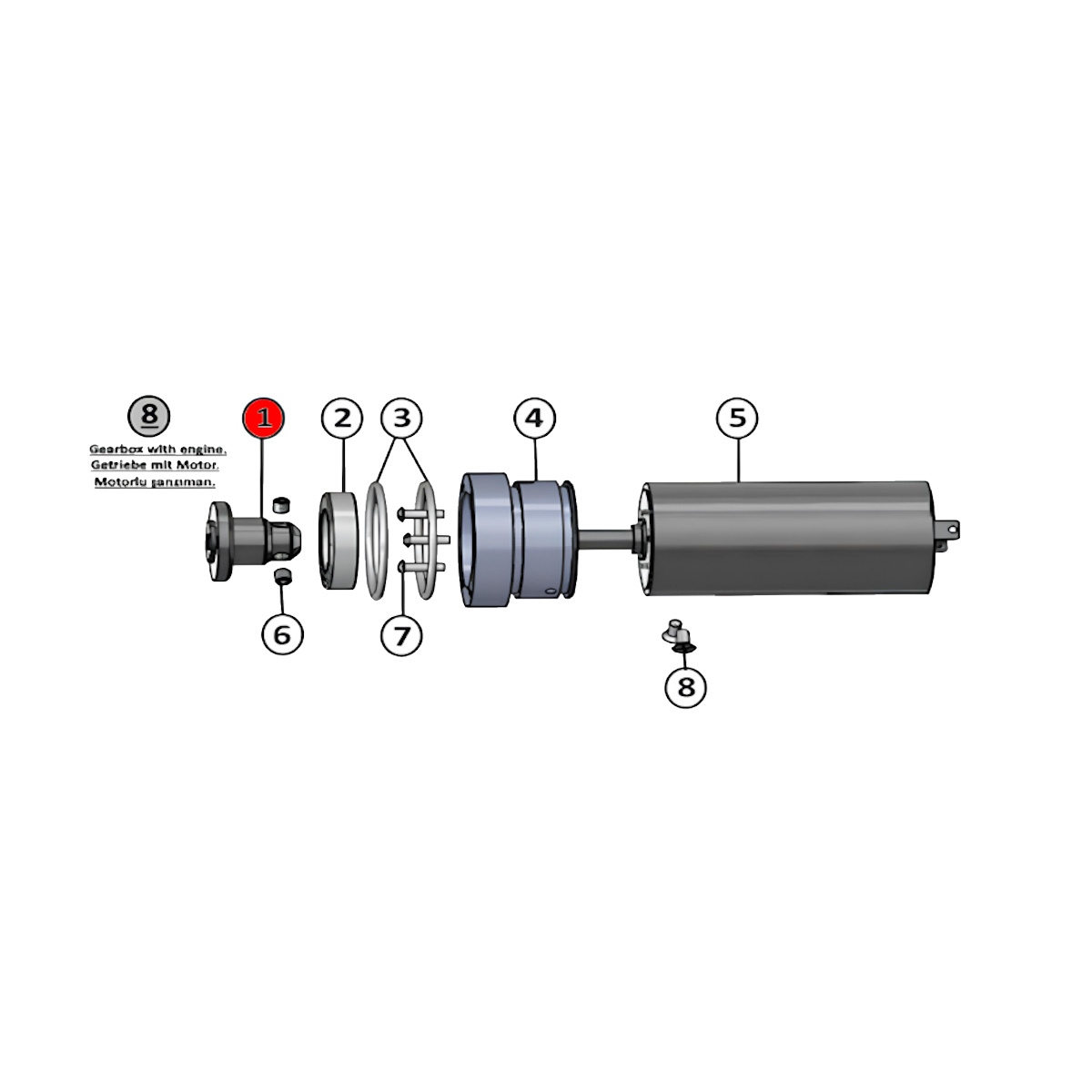

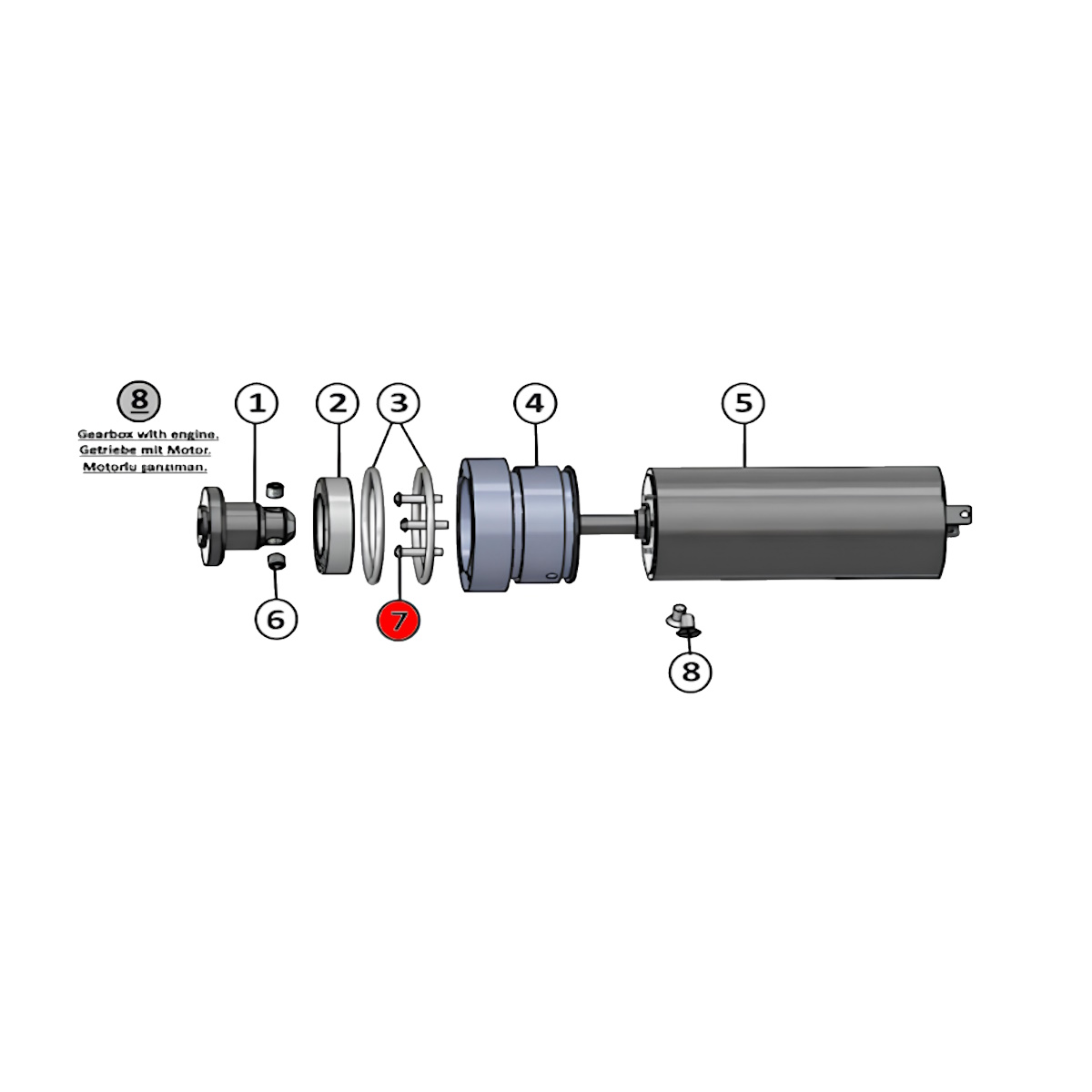

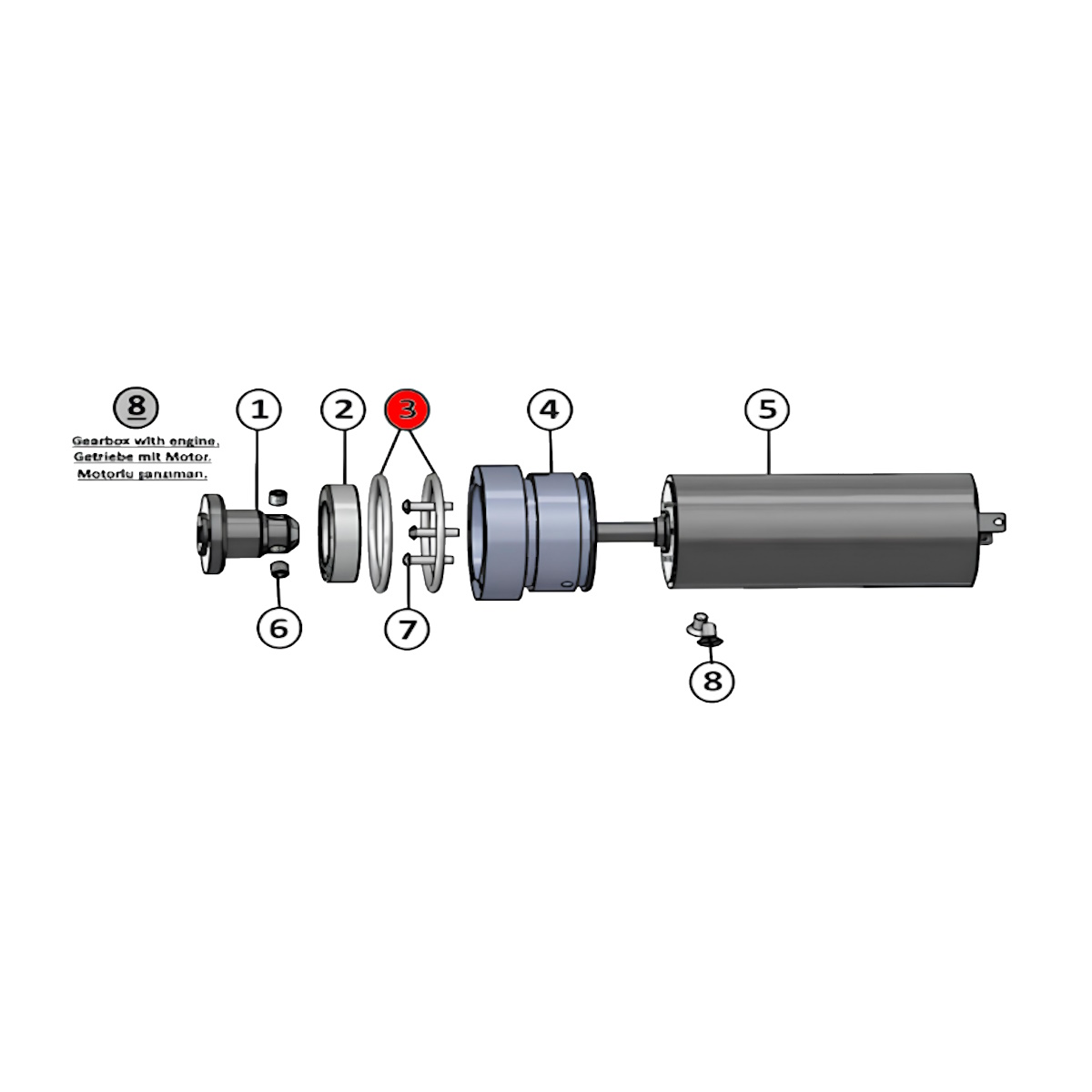

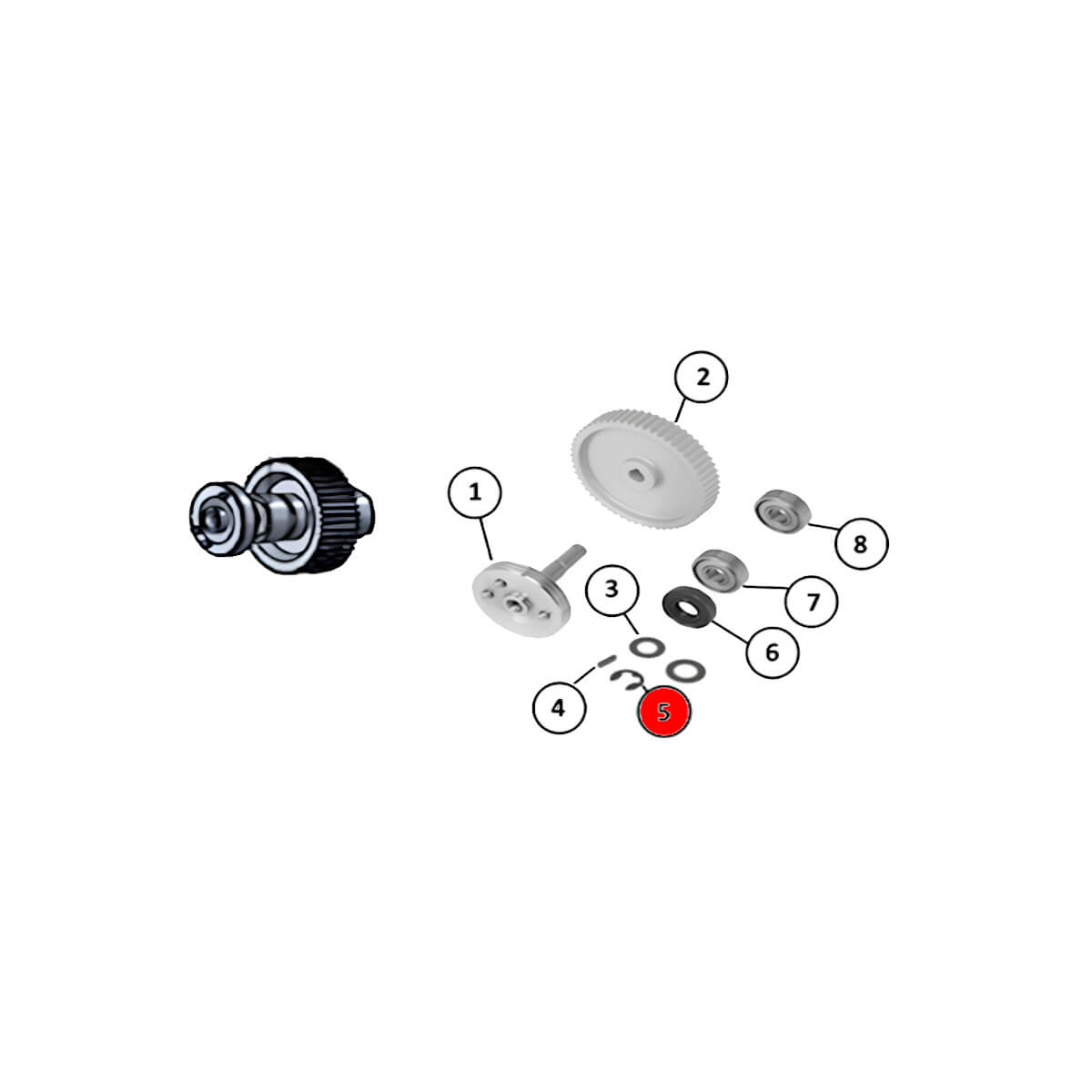

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT -007-007 Motor mit Getriebe 18 Volt 90 Watt

NAO-008-008

Ersatzteil Dönermesser für JET 80 Naomi – Artikel-Nr. NAO-010-009 Gerader Griff

NAO-010-009

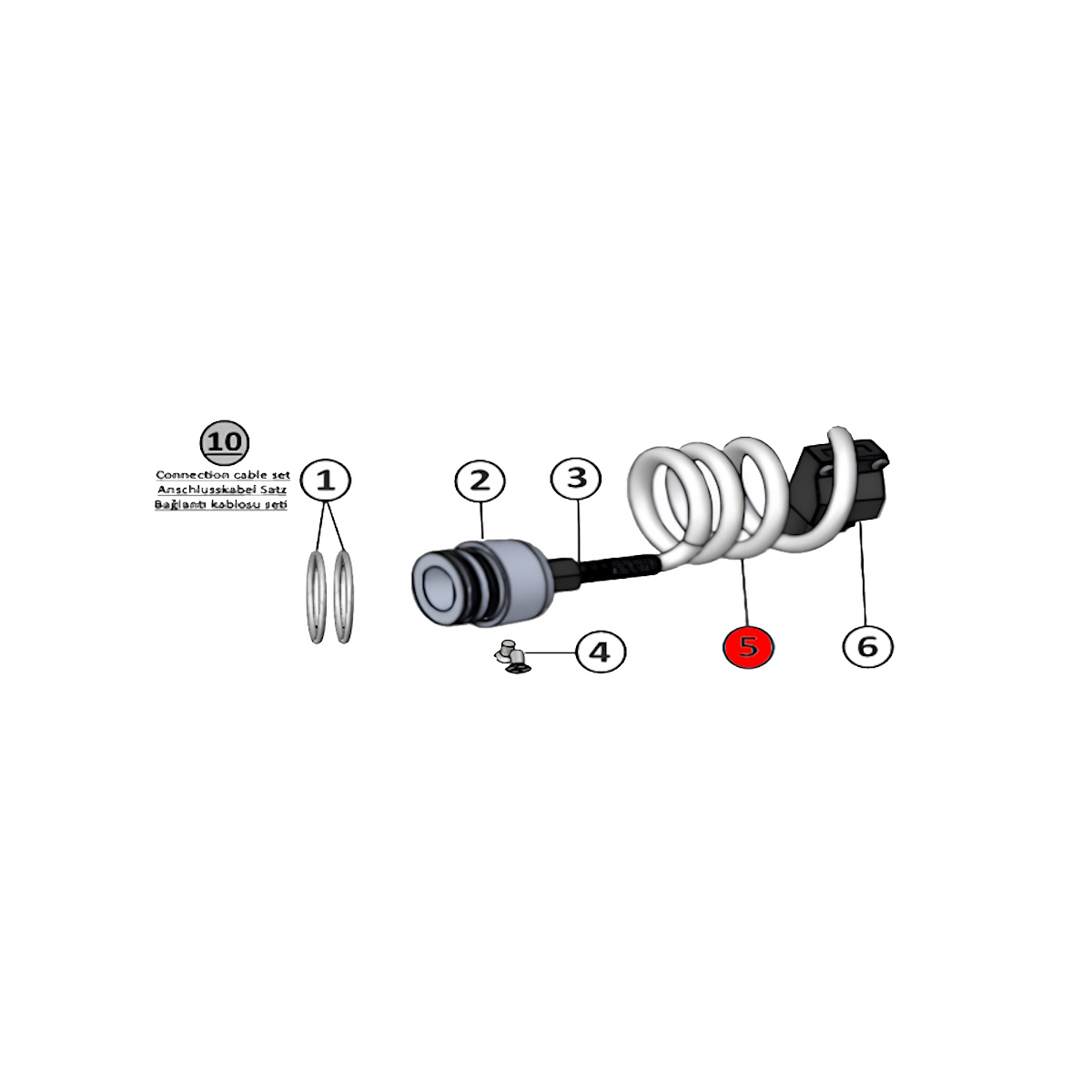

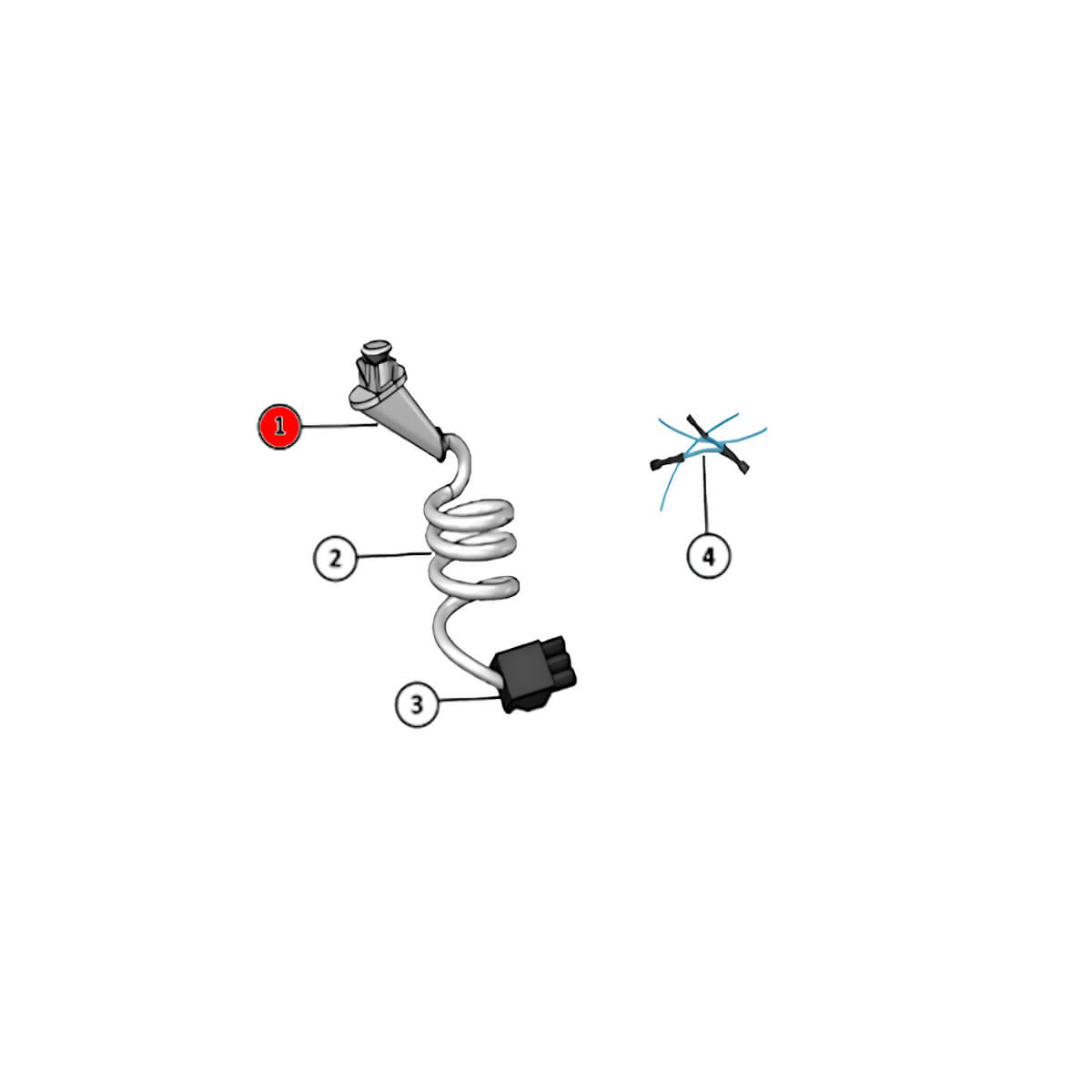

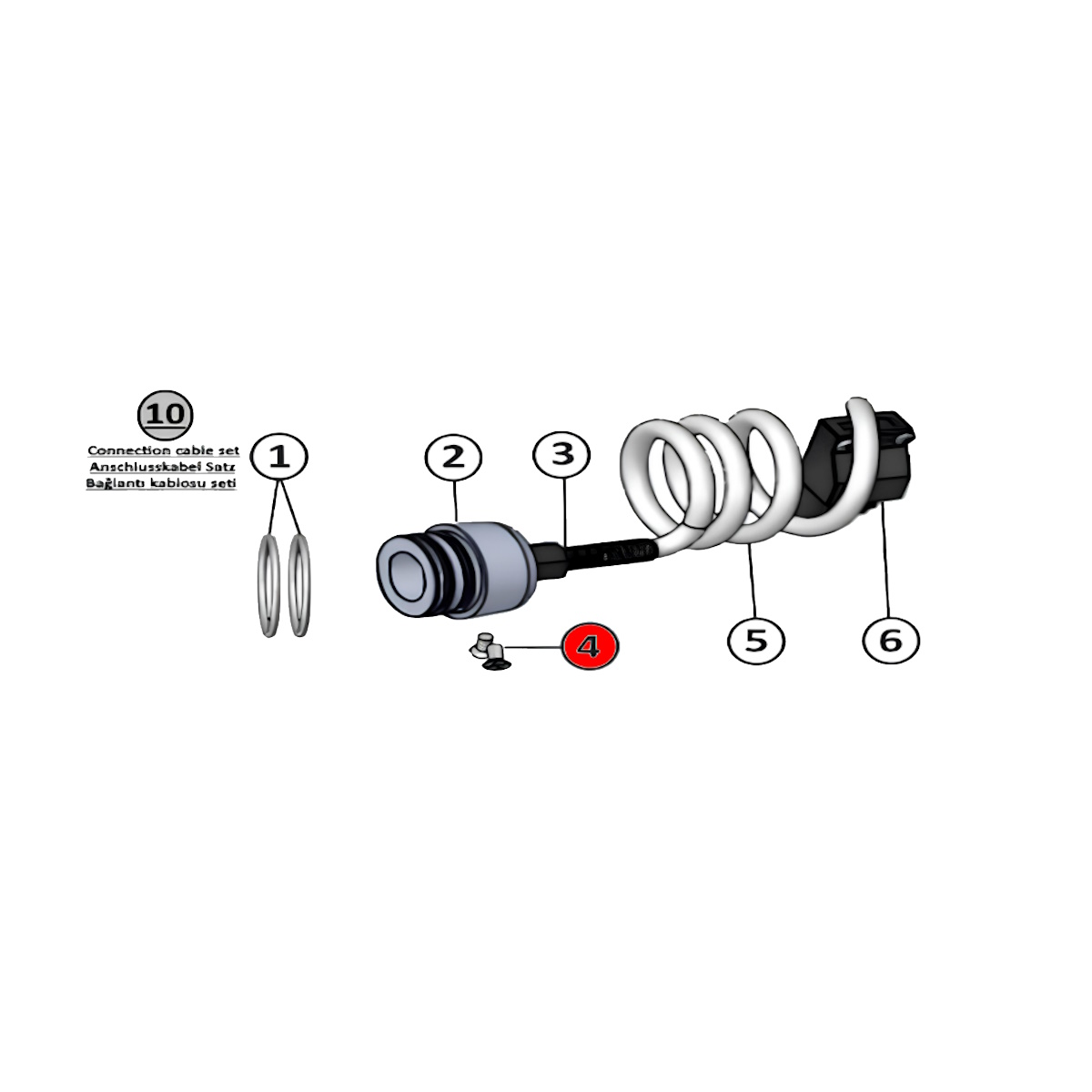

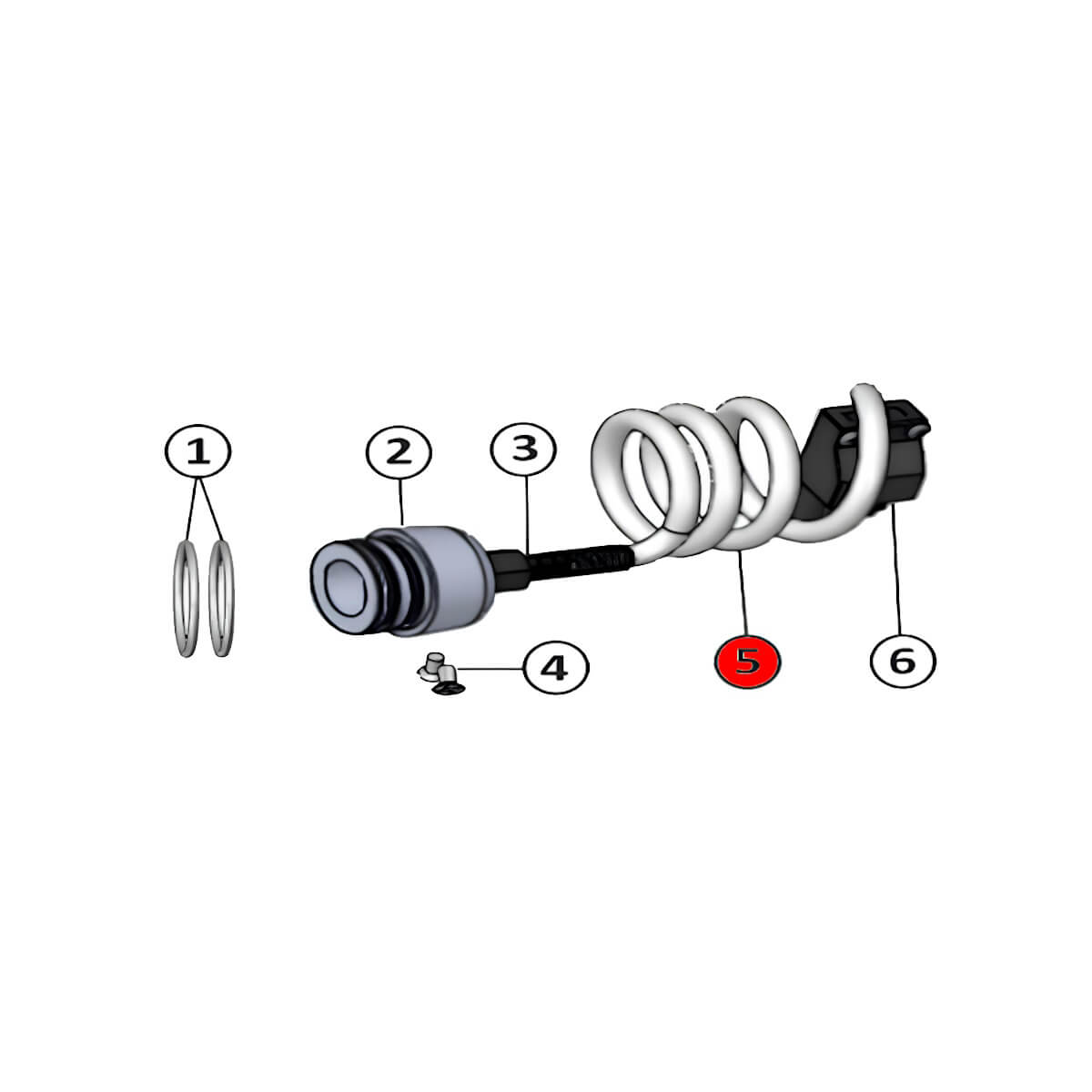

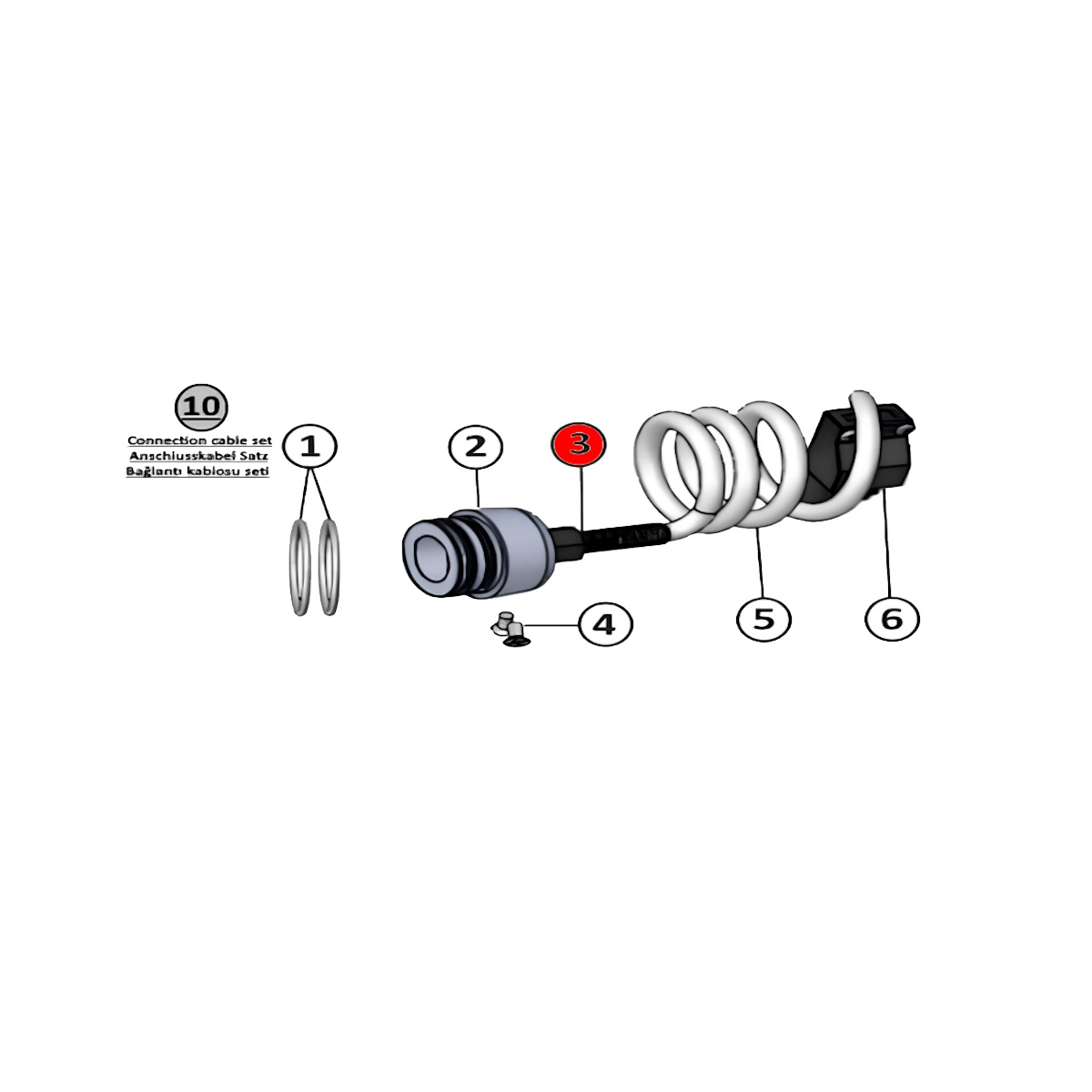

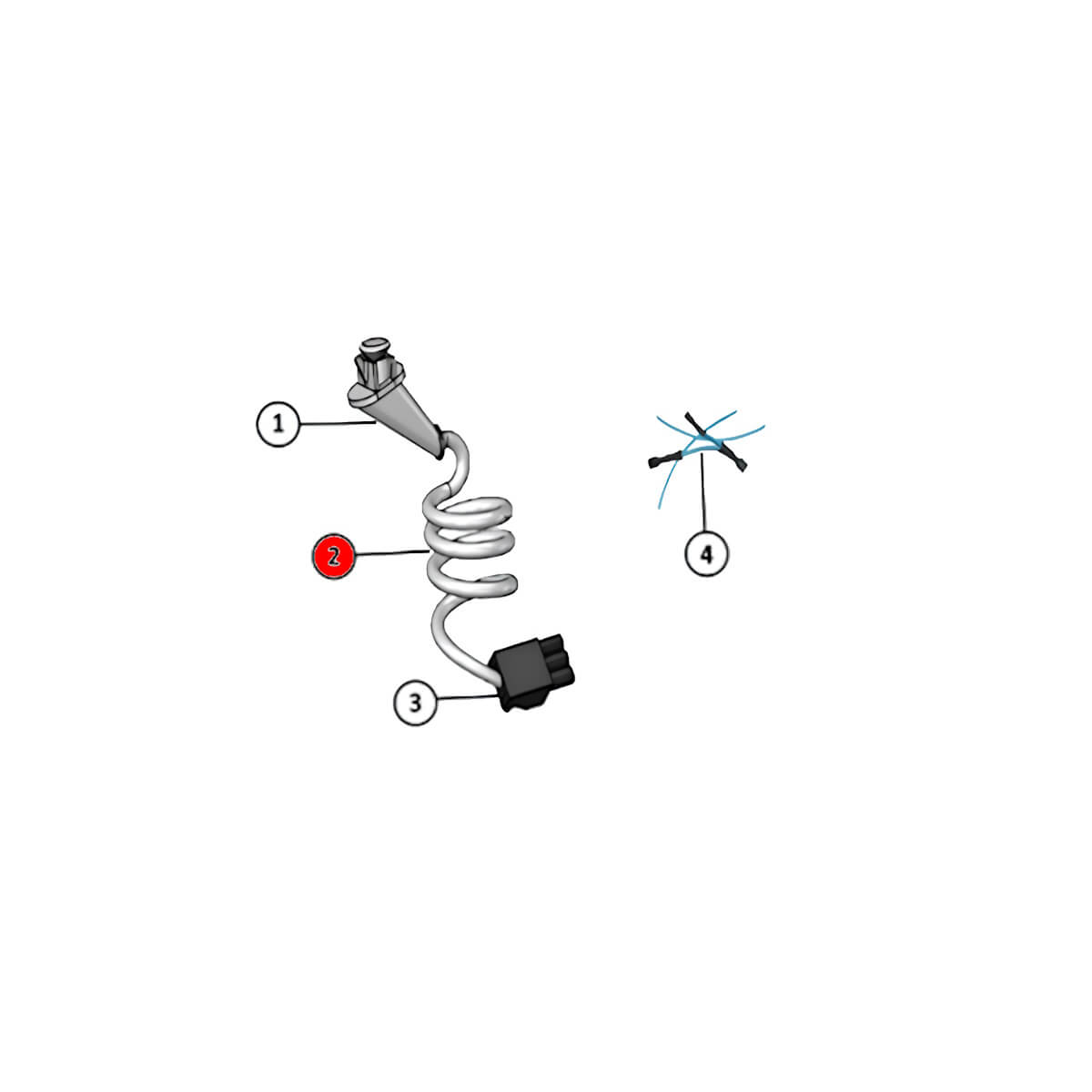

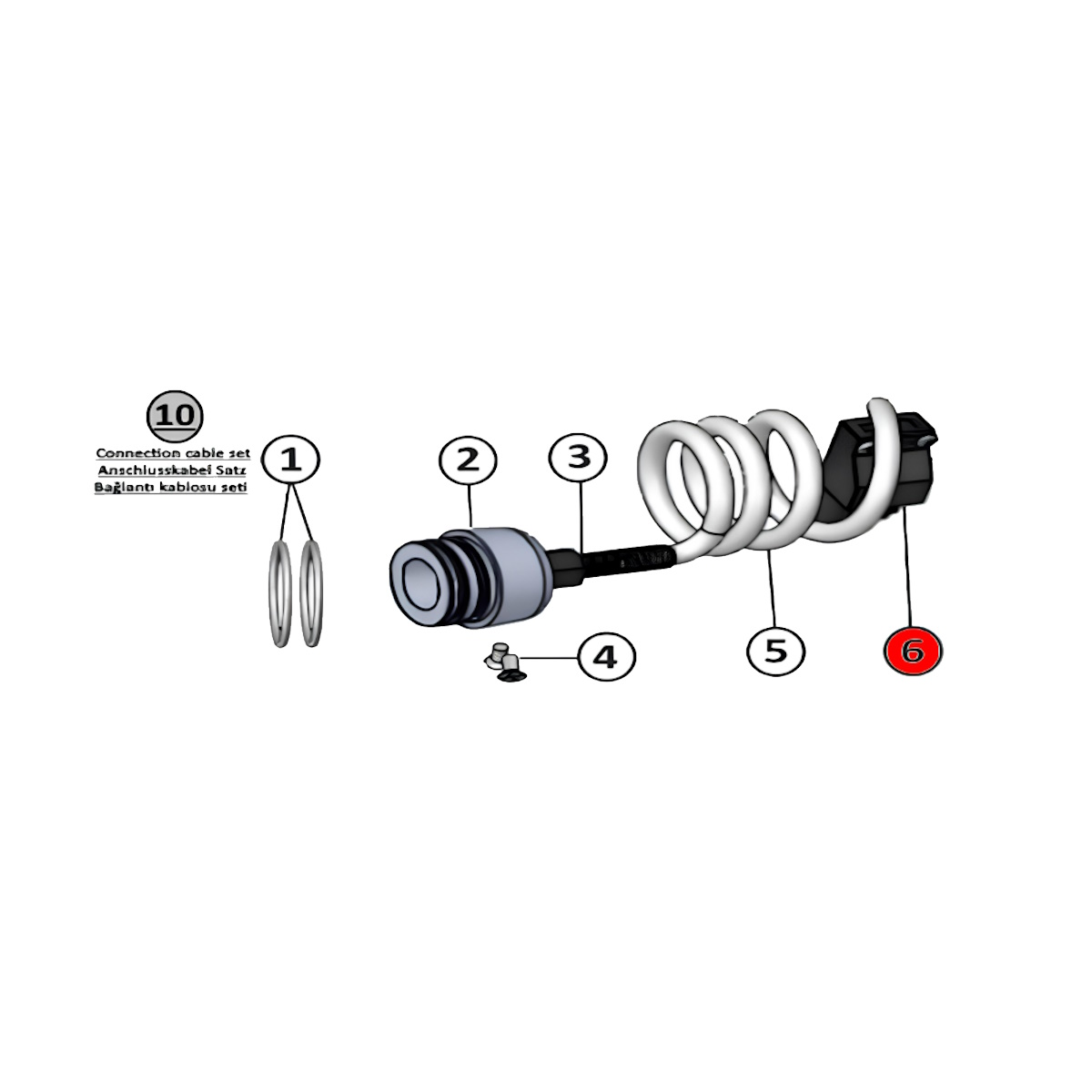

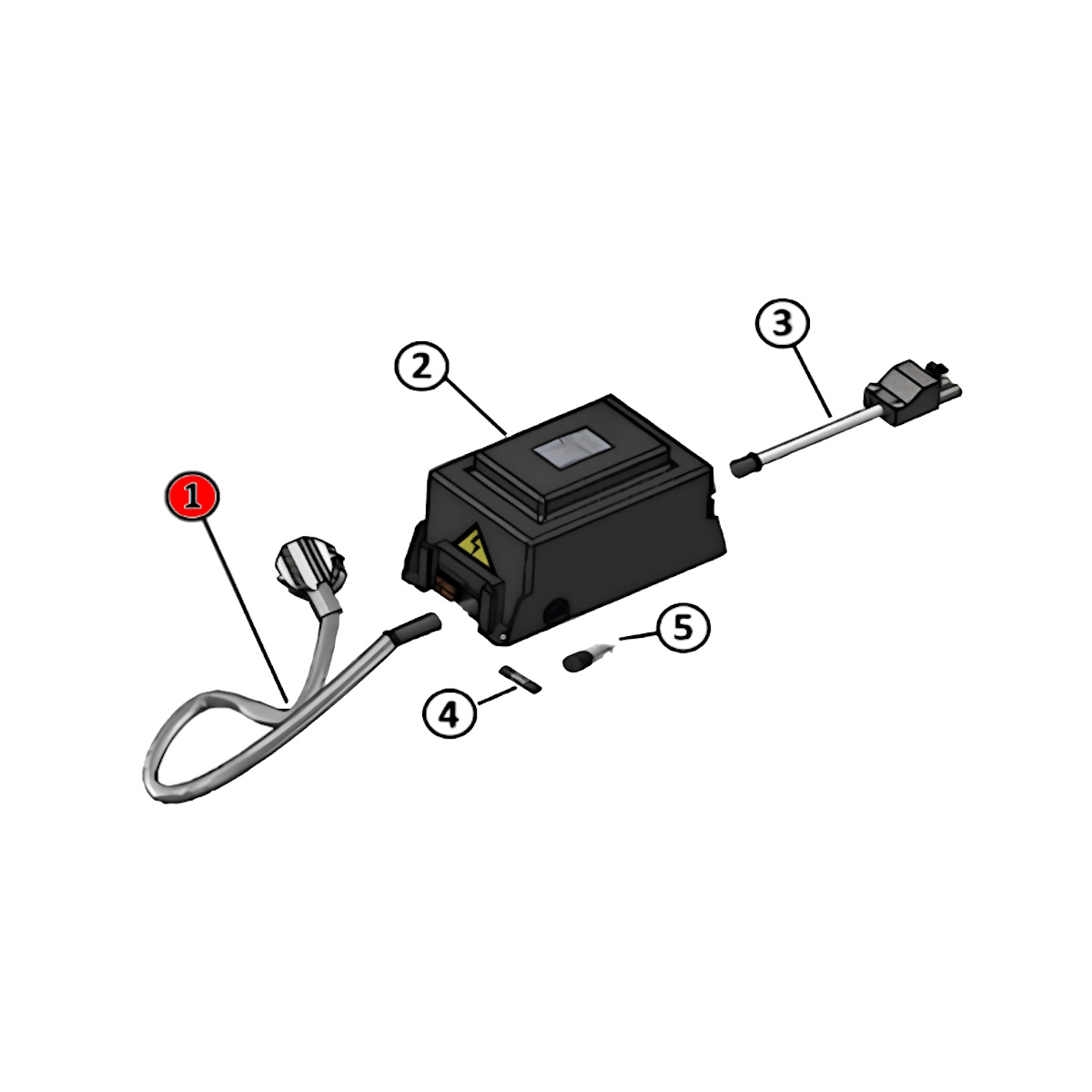

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-011-010 Anschlusskabel Satz

NAO-011-010

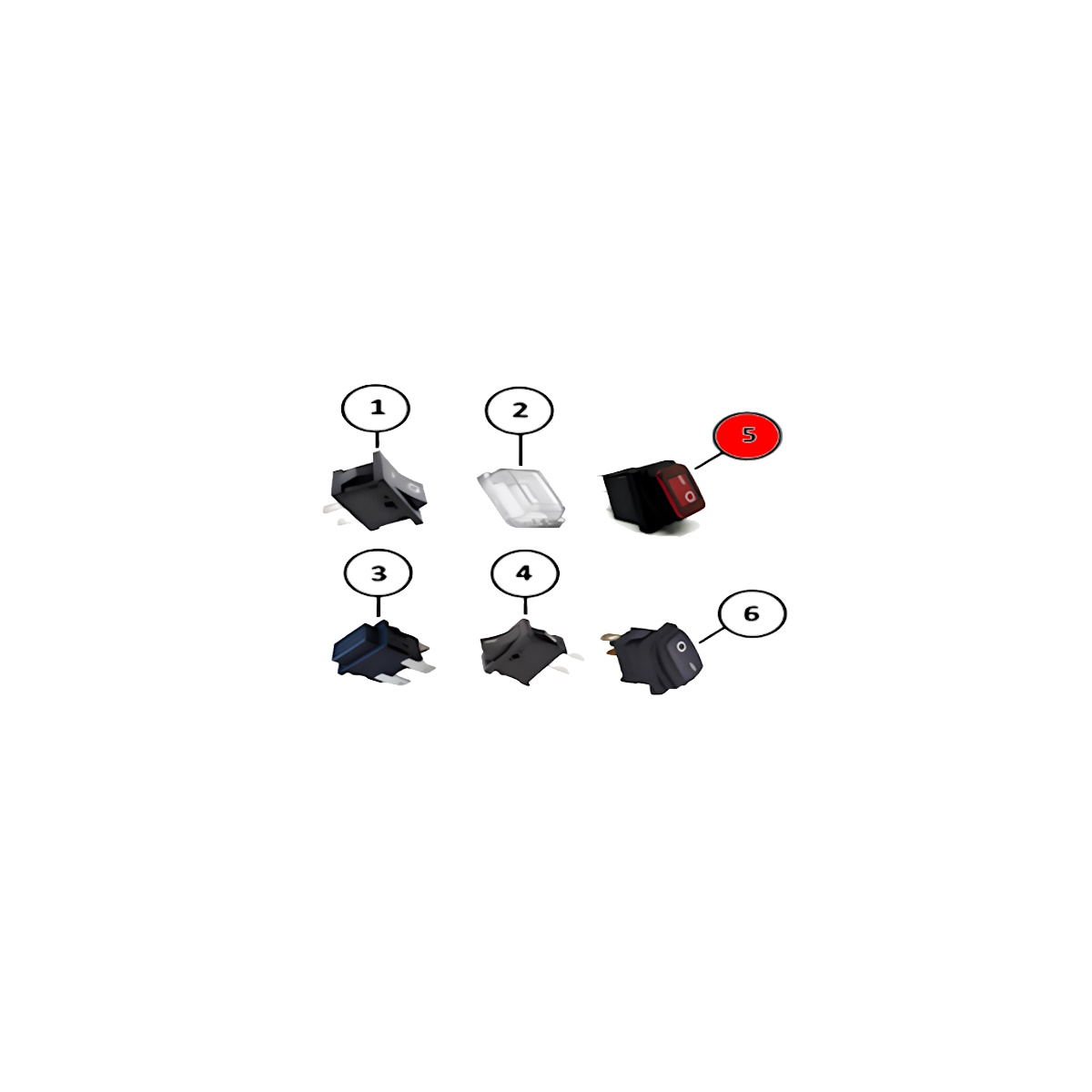

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-012-011 Wippschalter, Ein-Aus, rot, beleuchtet

NAO-012-011

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-013-012 Schraube M4x6 mm

NAO-013-012

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-014-013 Schraube M4x20 mm

NAO-014-013

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-015-014 Schlitz Schraubendreher

NAO-015-014

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-016-015 Sicherung 5*20 mm (6,3A)

NAO-016-015

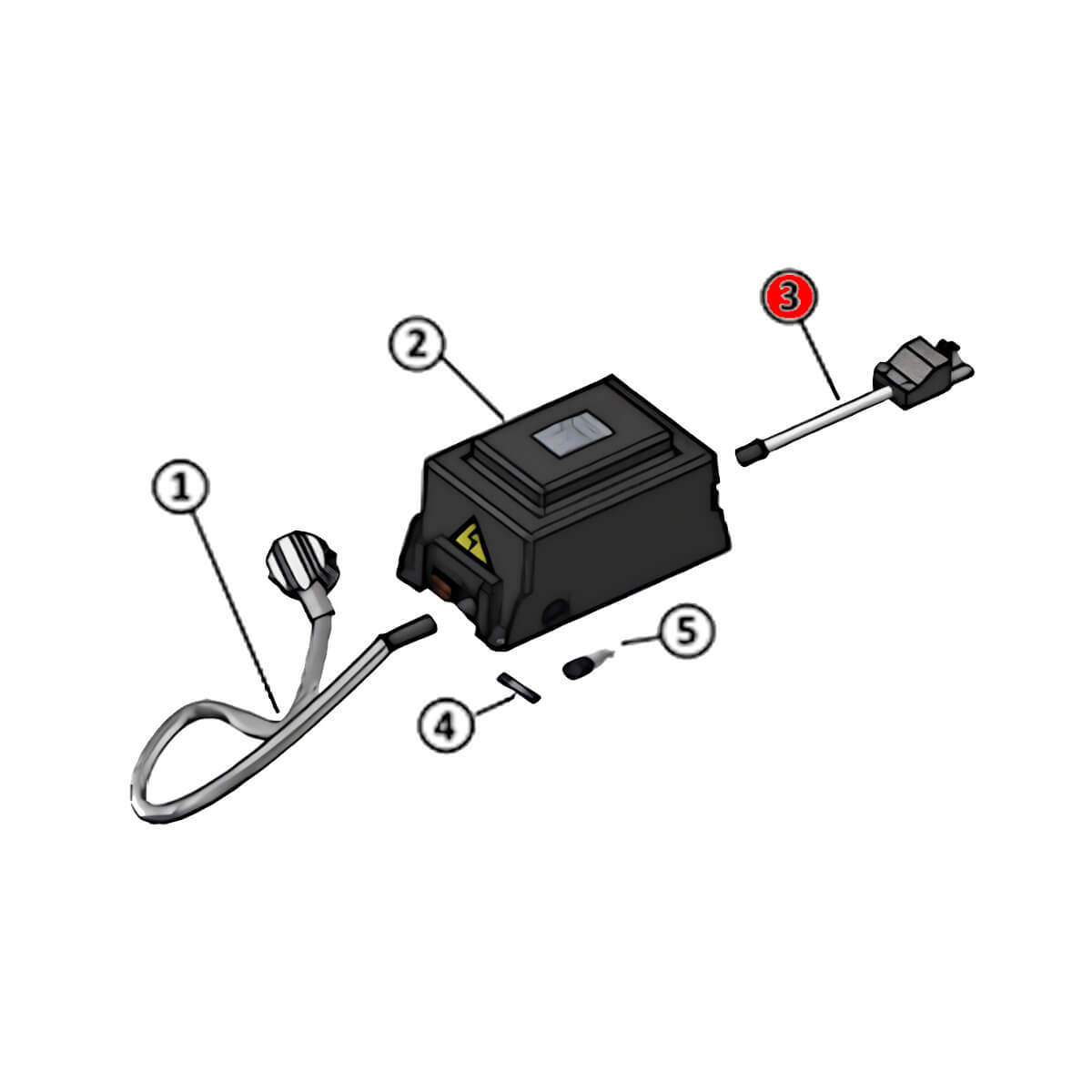

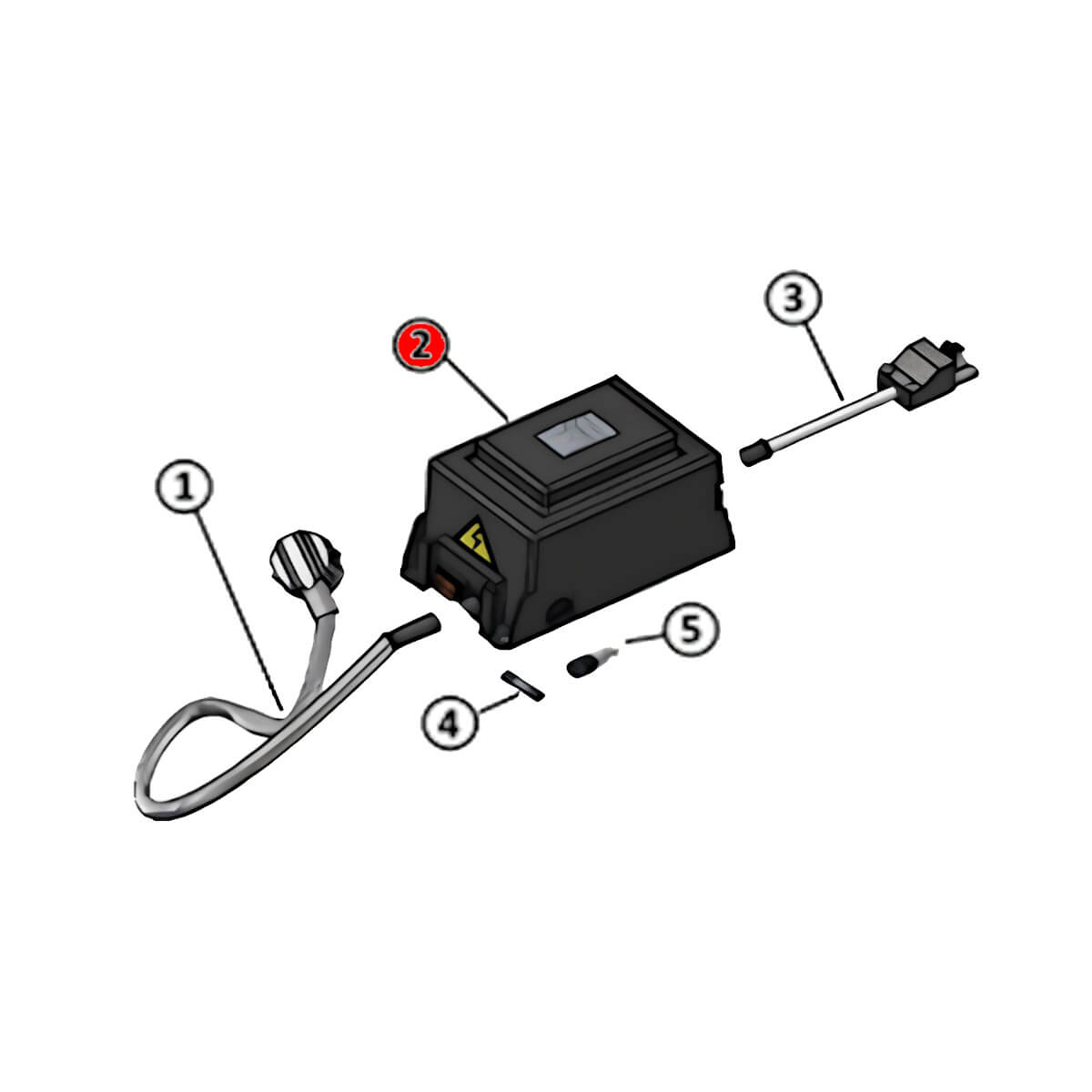

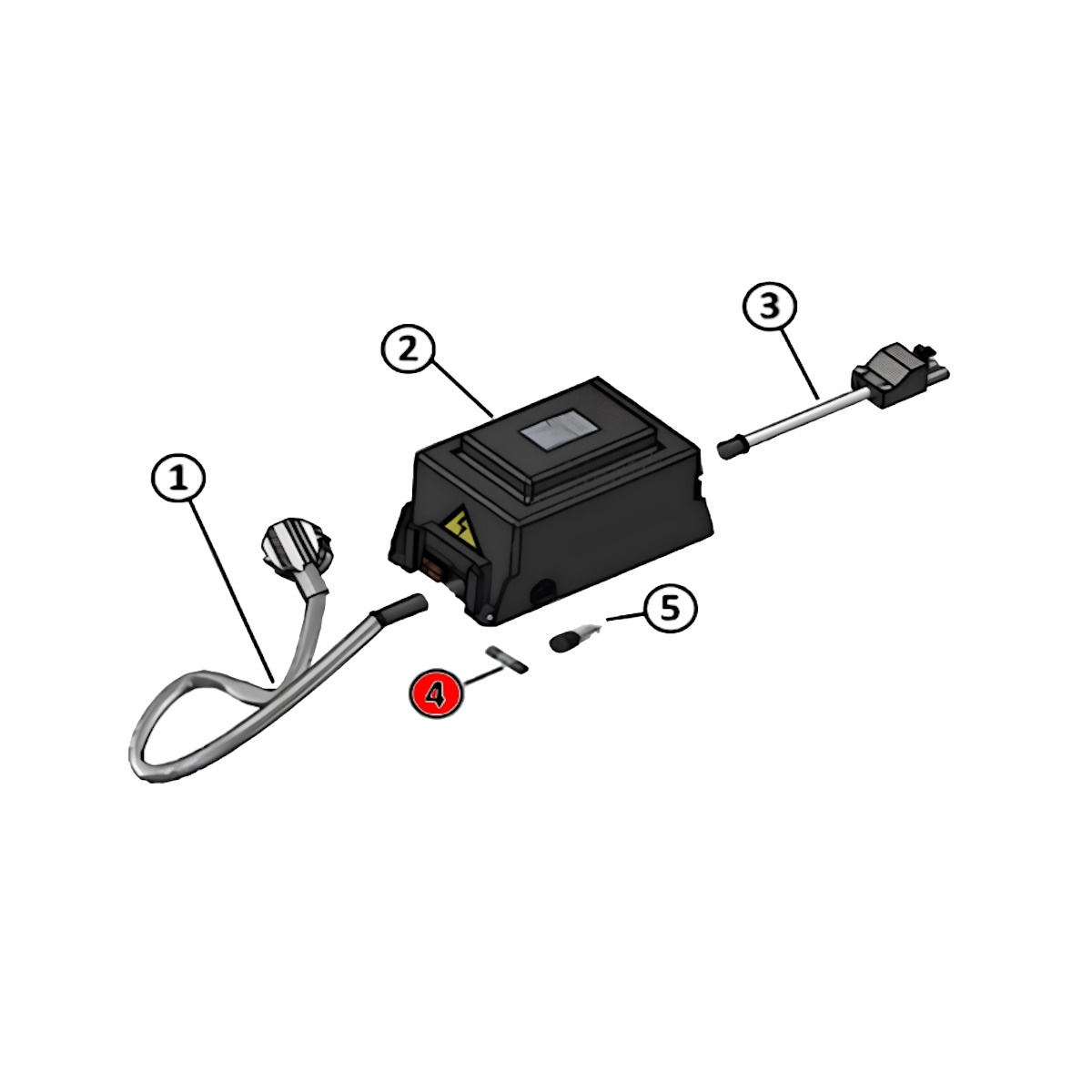

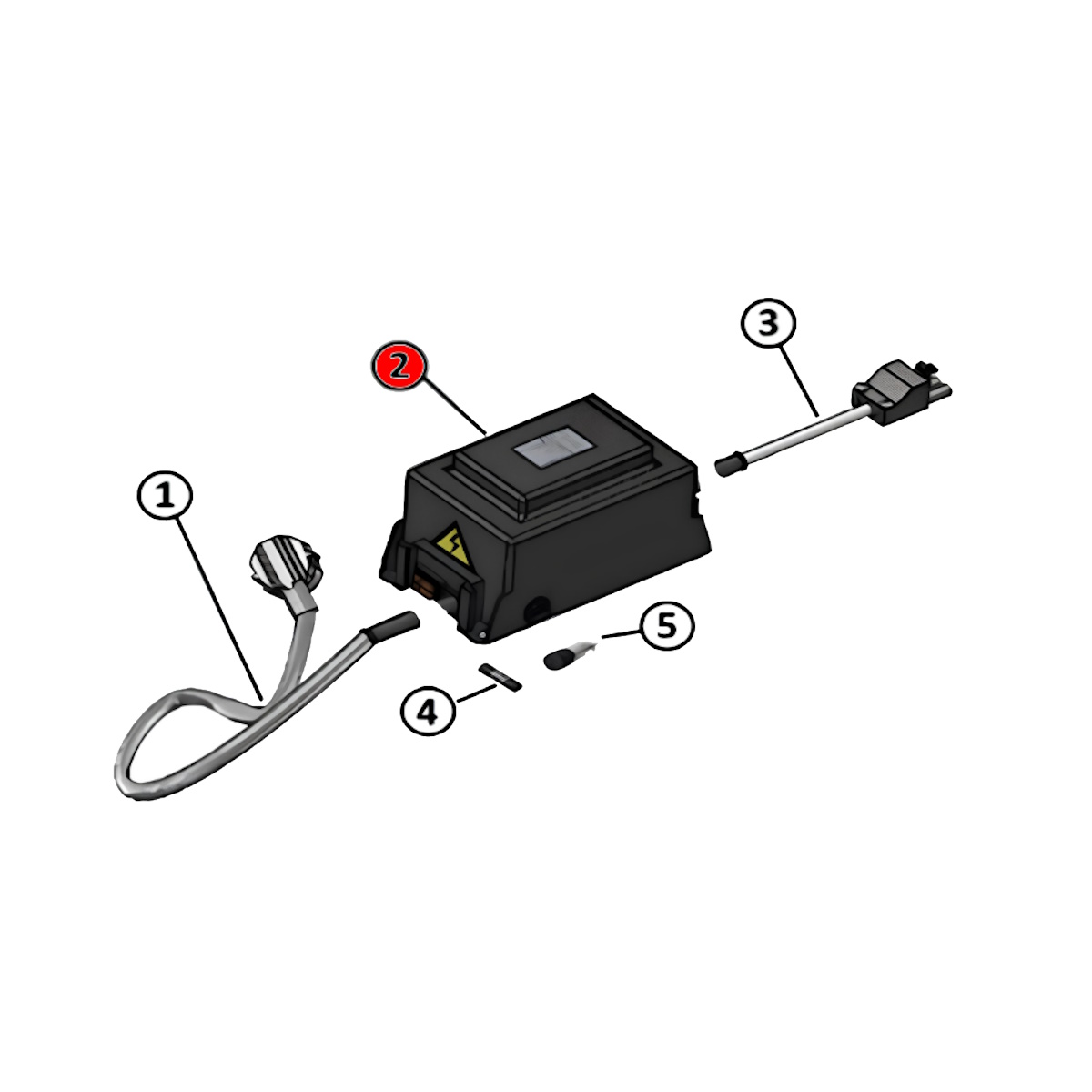

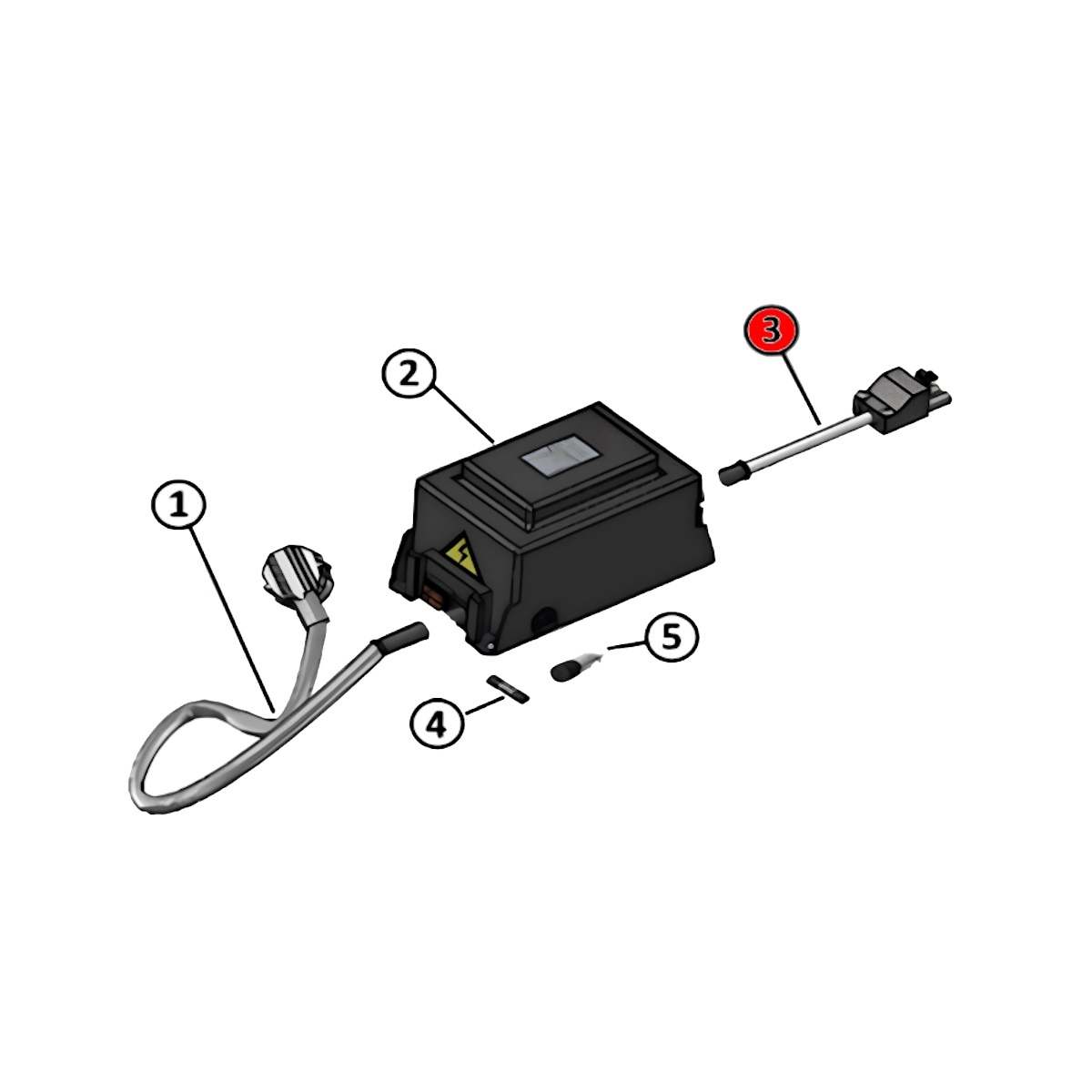

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-017-016 Trafo Netzteil 18 VDC 6,3 A 230V 50 Hz.

NAO-017-016

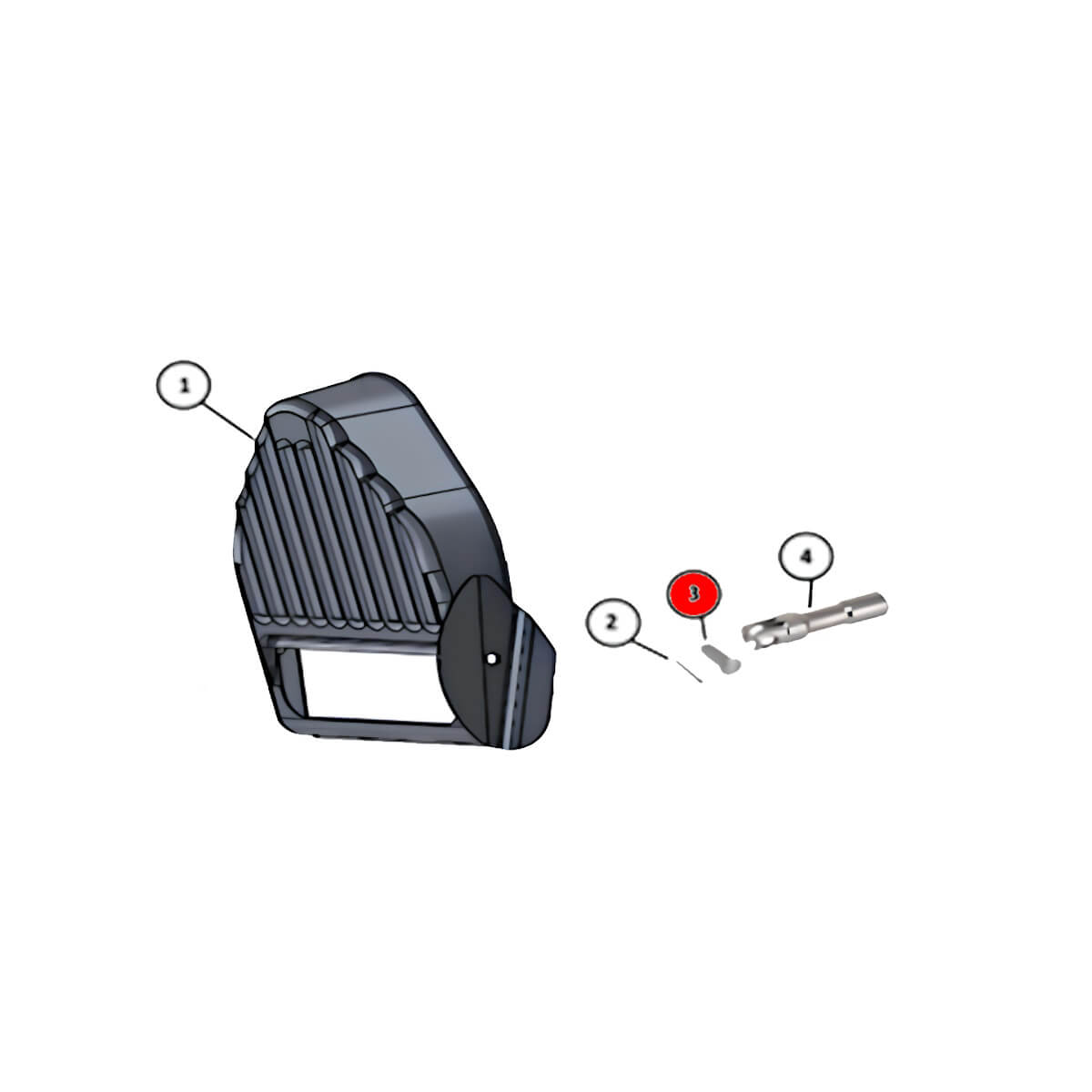

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-018-017 Messer Halter Stift

NAO-018-017

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-019-018 Rundmesser Verzahnt Außen: Ø 80 mm

NAO-019-018

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-020-019 Schleiffeile.

NAO-020-019

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-030-028 Messerwelle innen 13 Ø mm

NAO-021-020

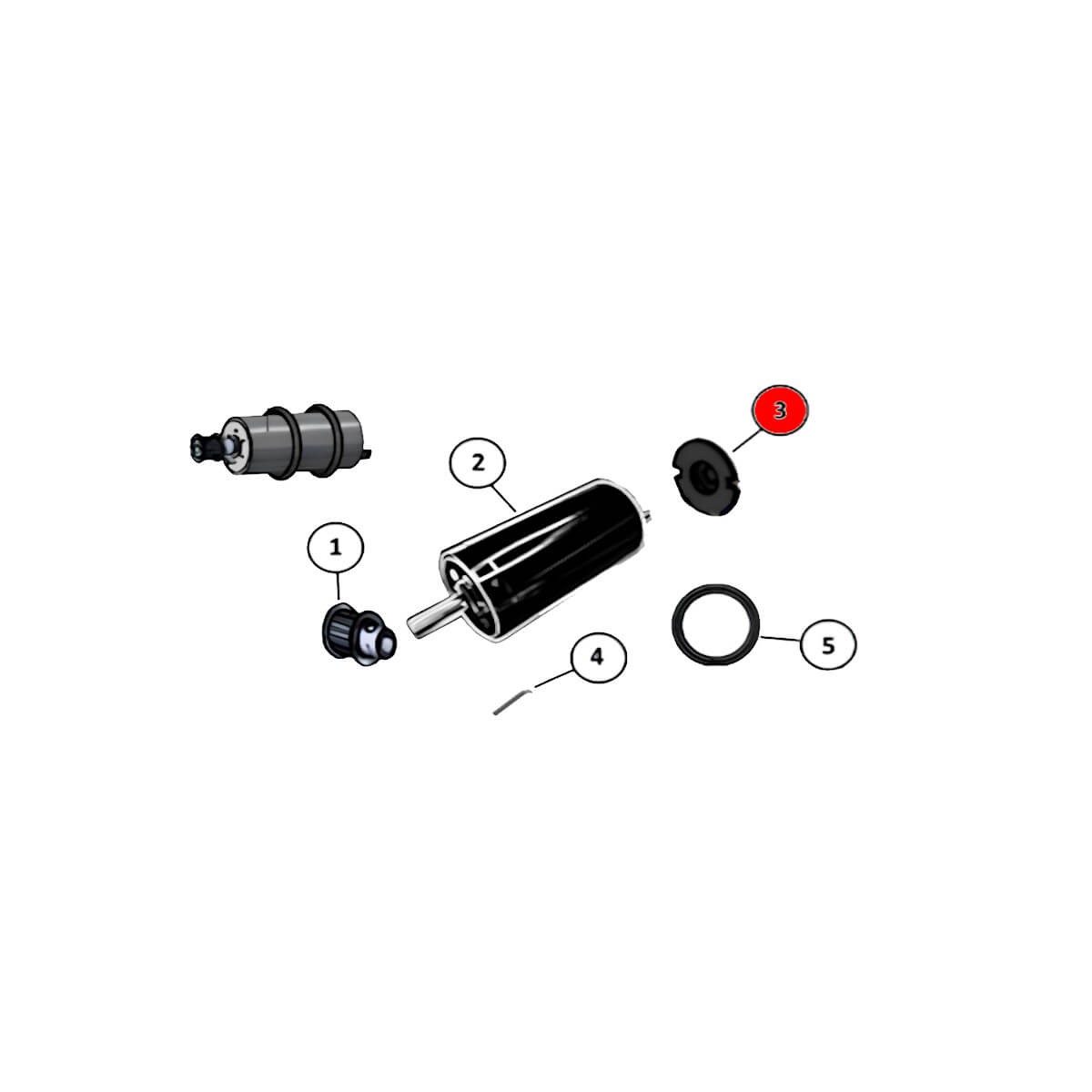

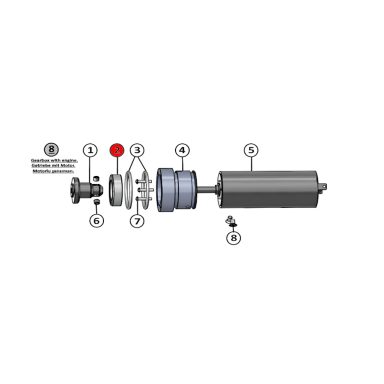

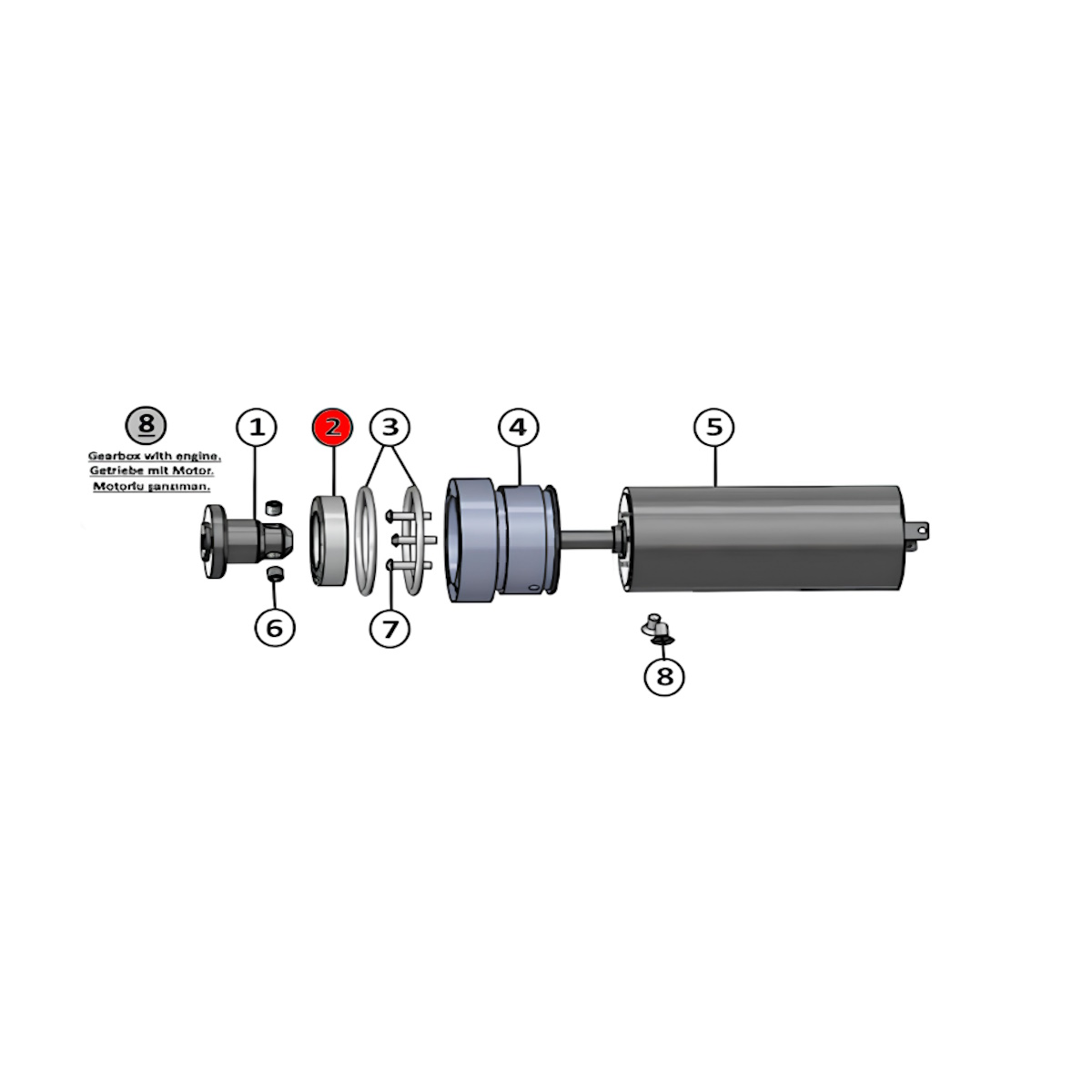

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-022-021 Wellendichtung

NAO-022-021

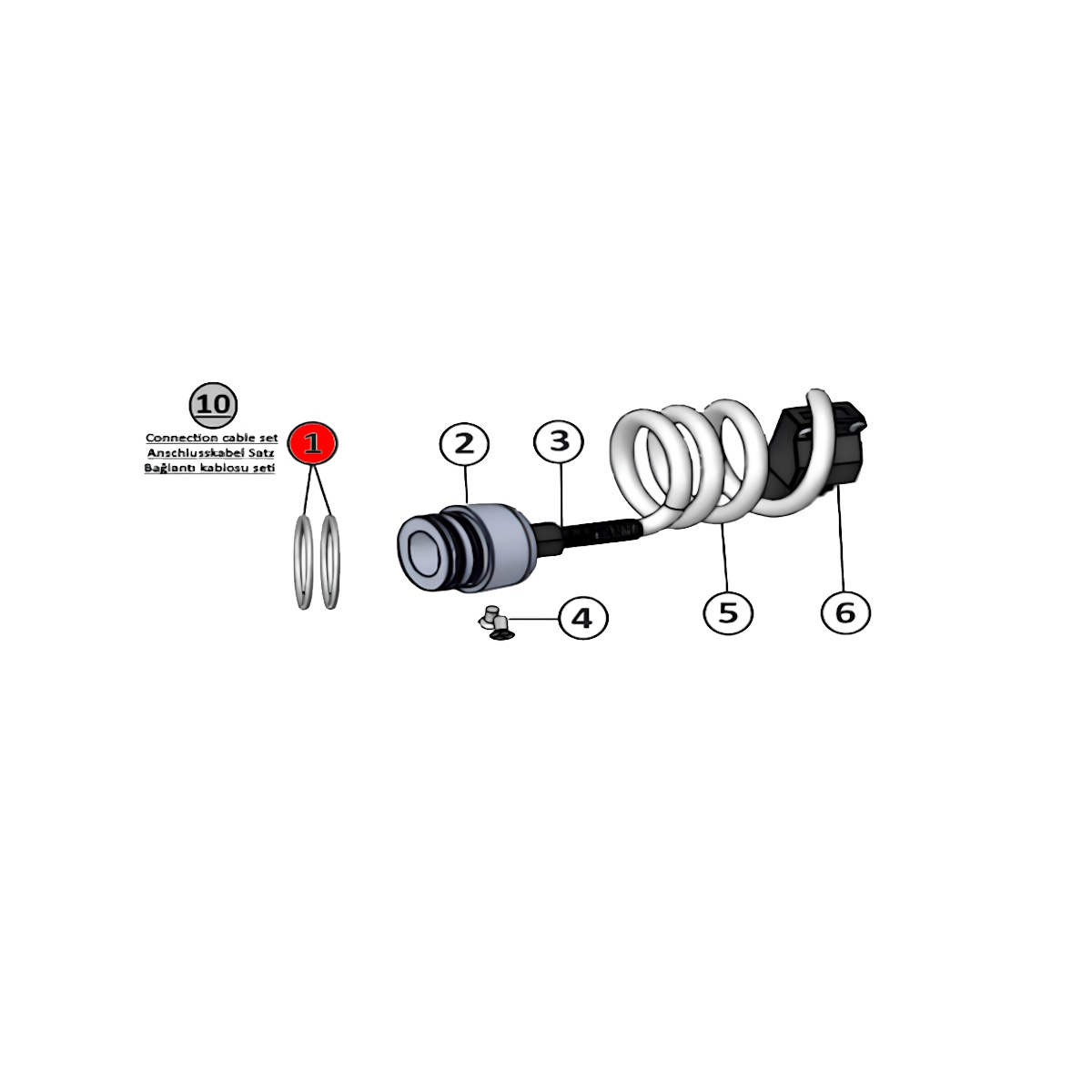

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-023-022 Orring

NAO-023-022

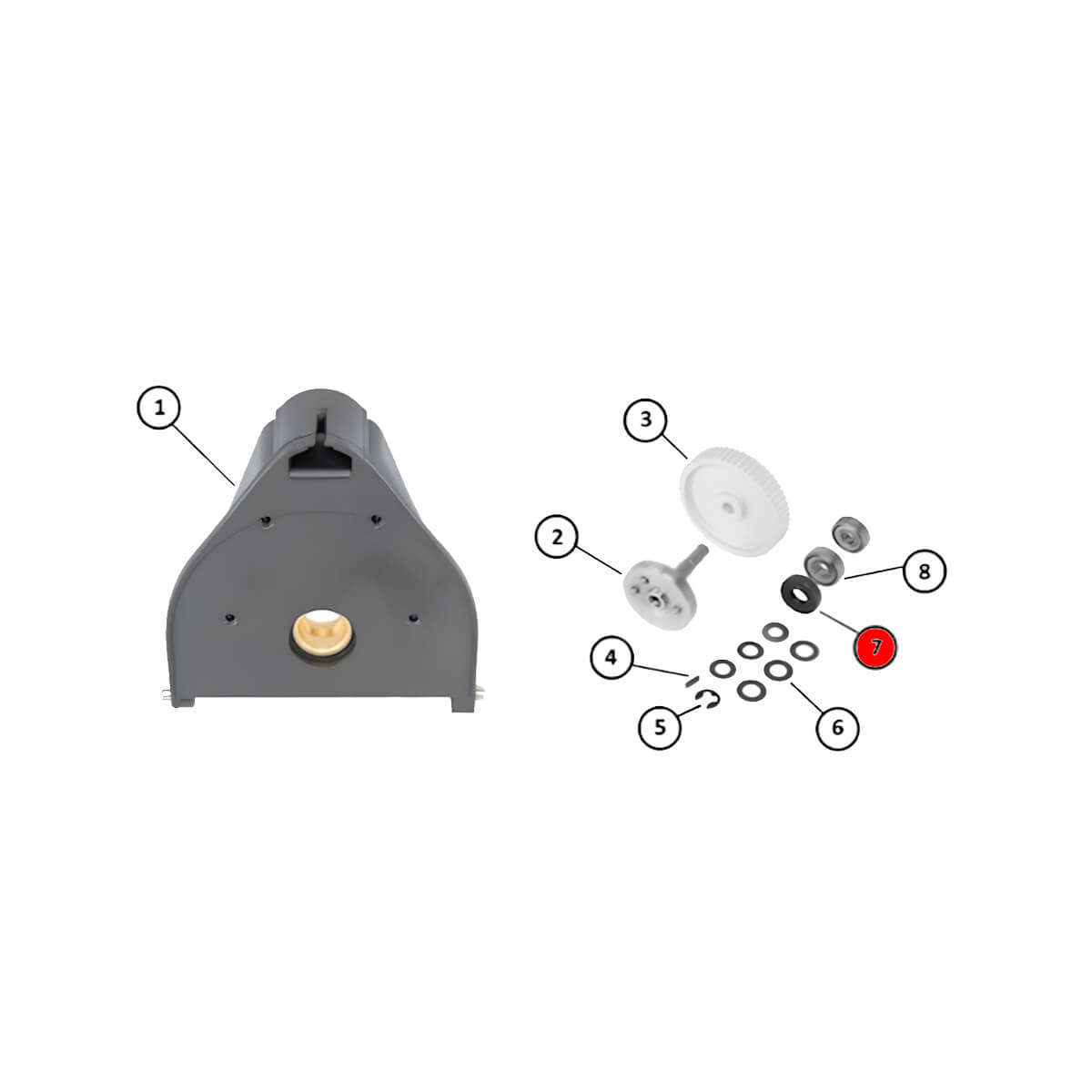

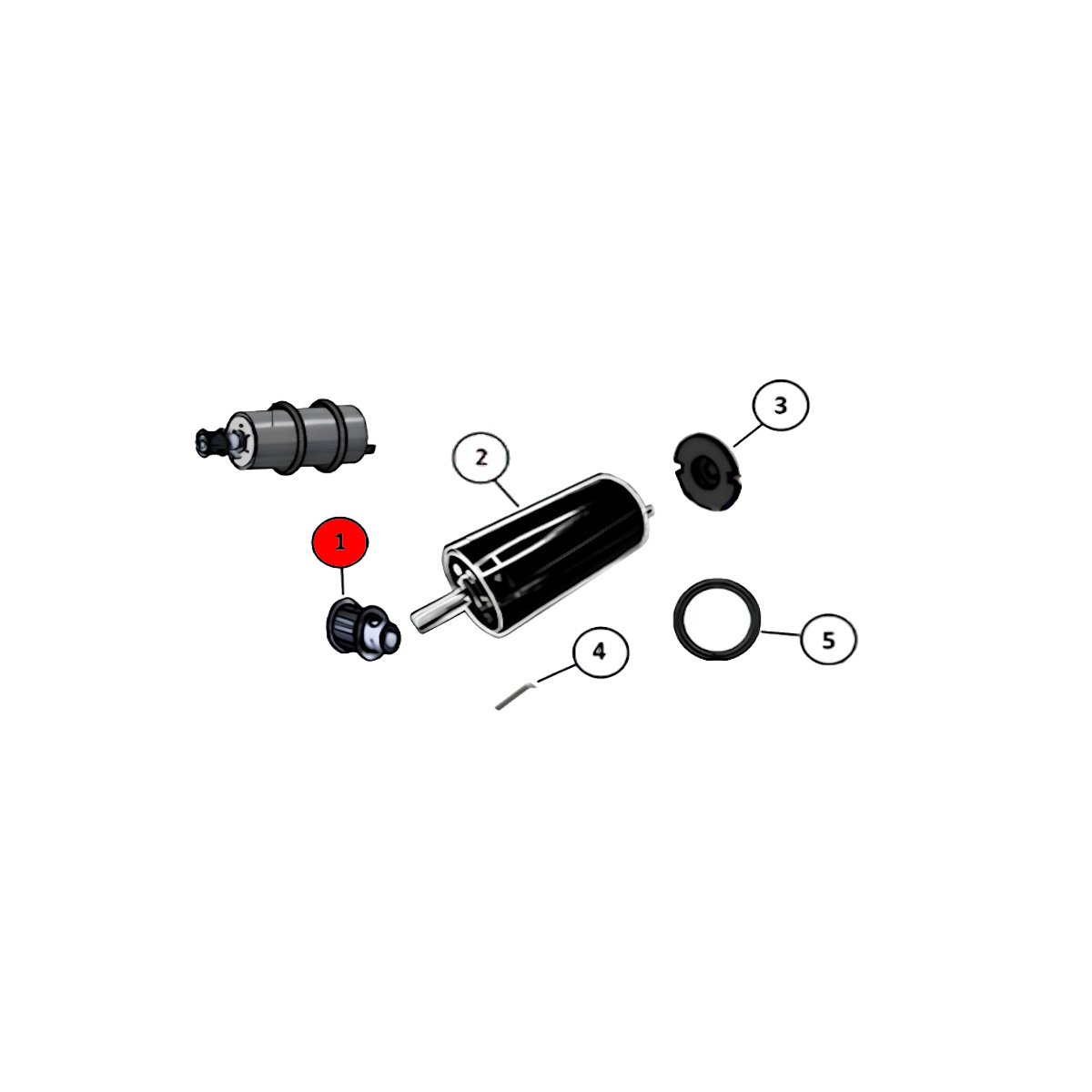

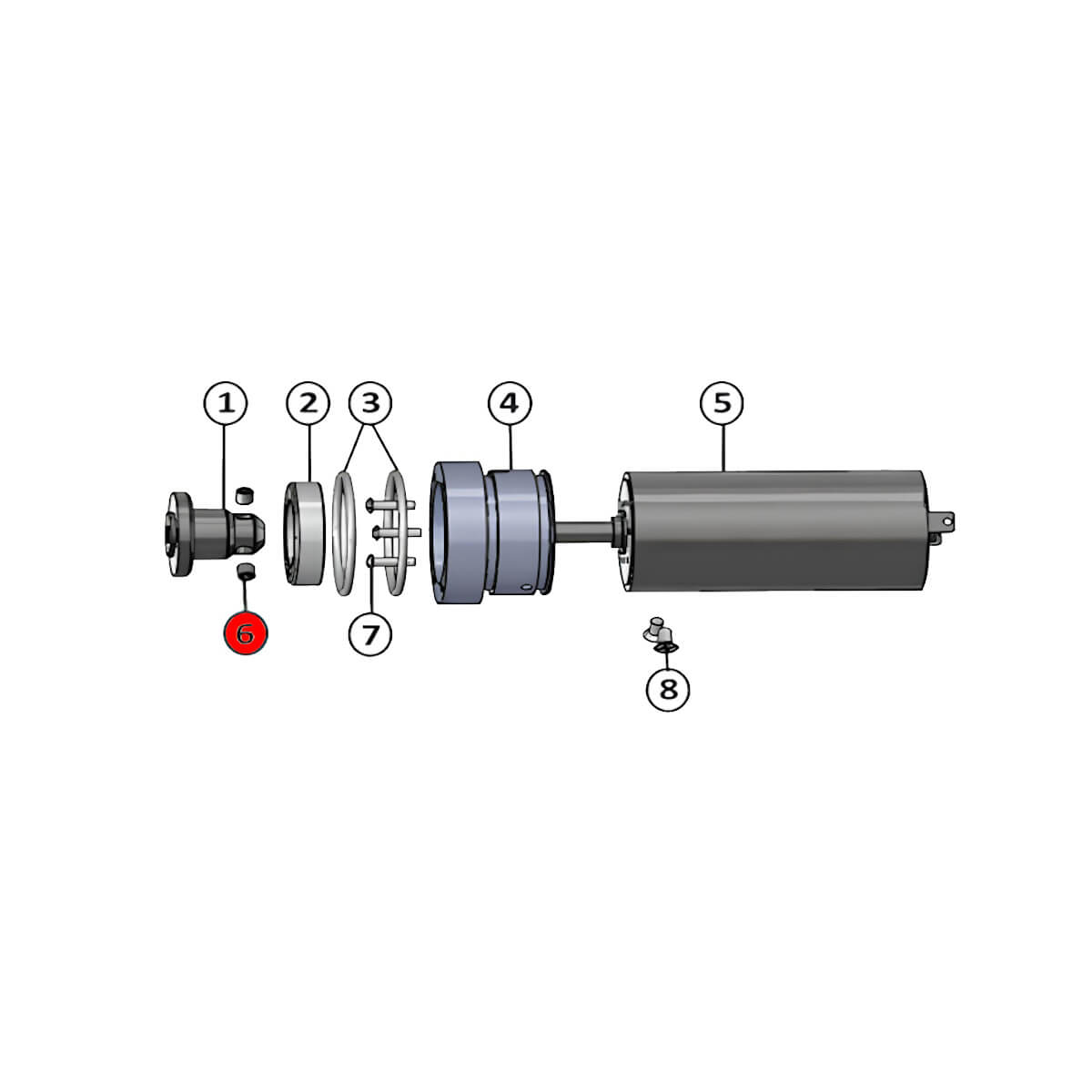

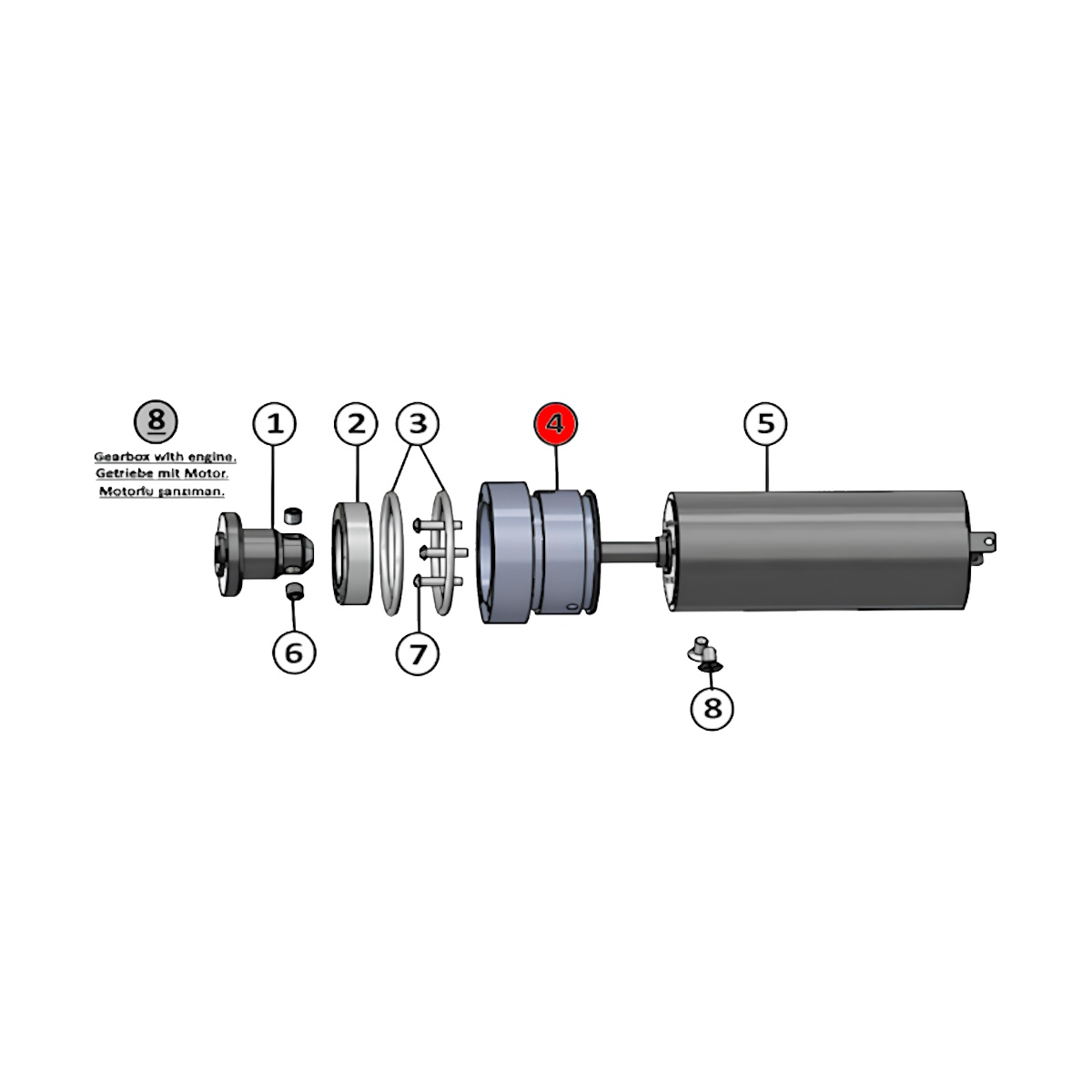

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-024-023 Motor Gehäuse

NAO-024-023

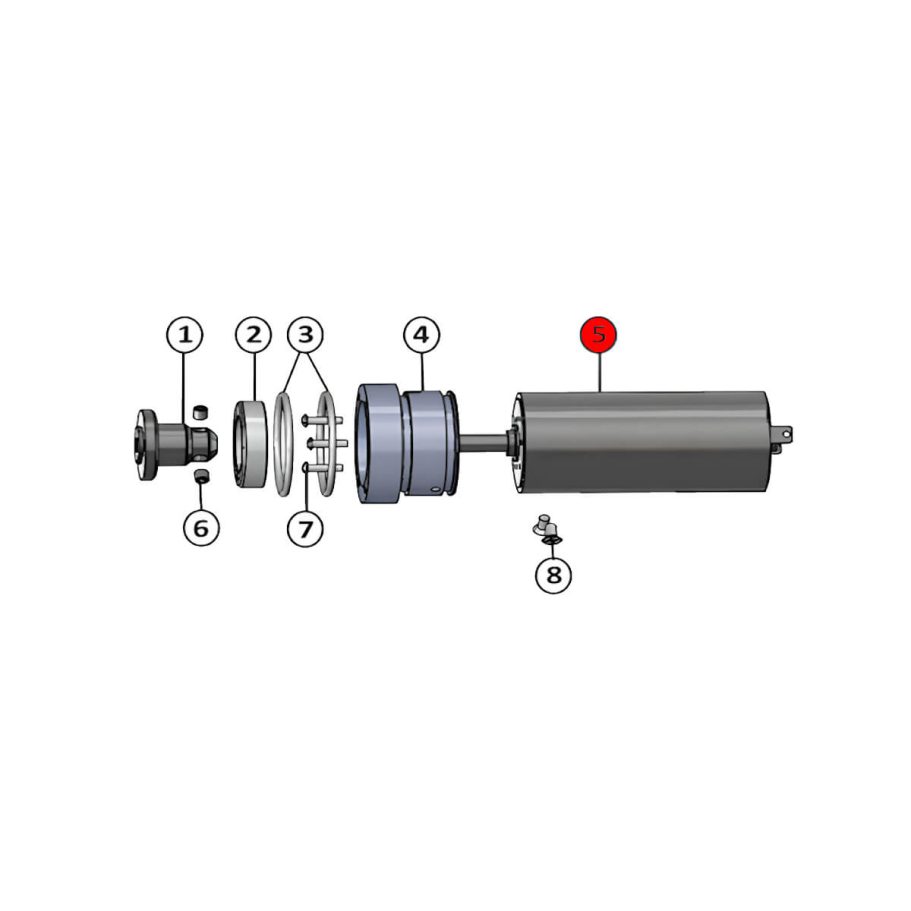

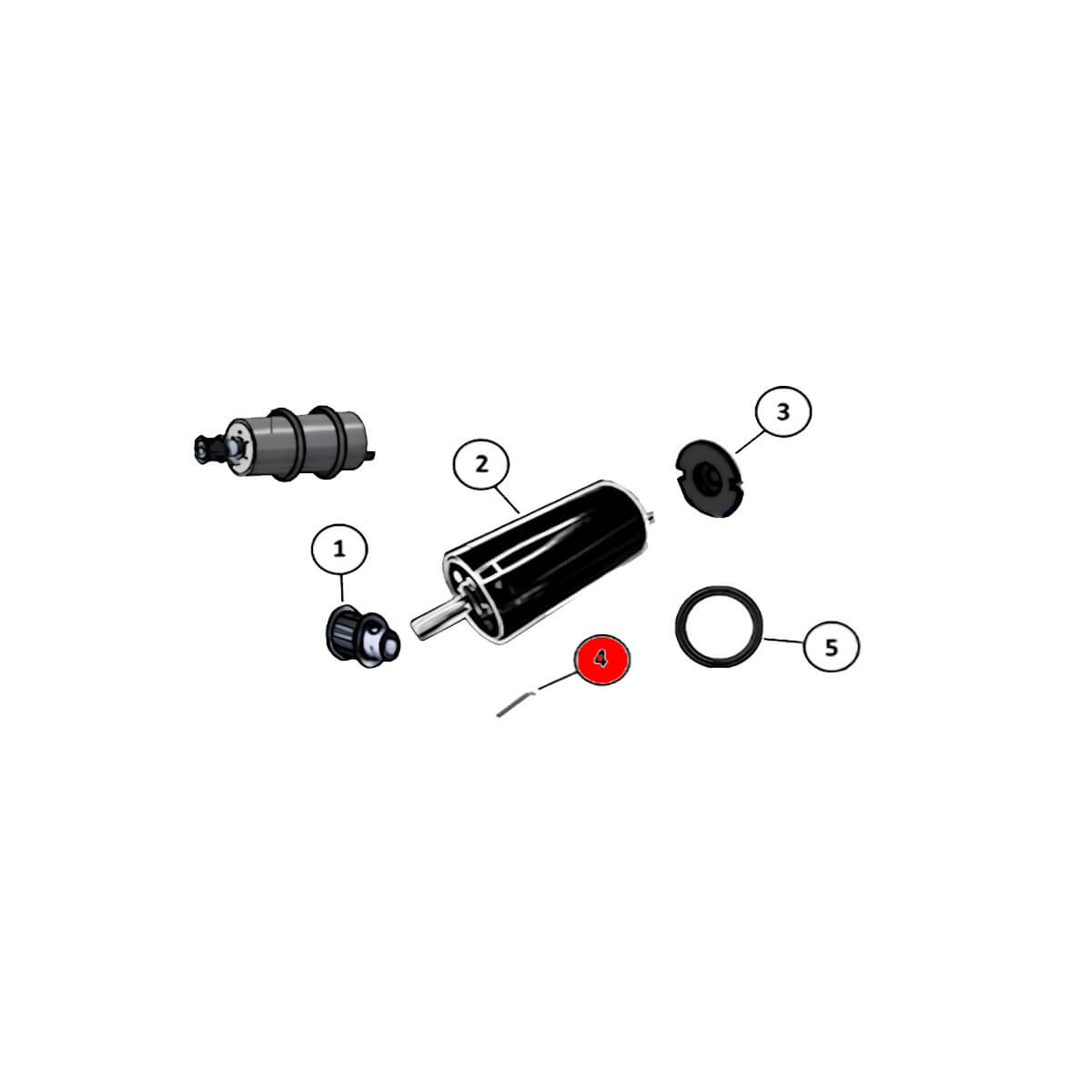

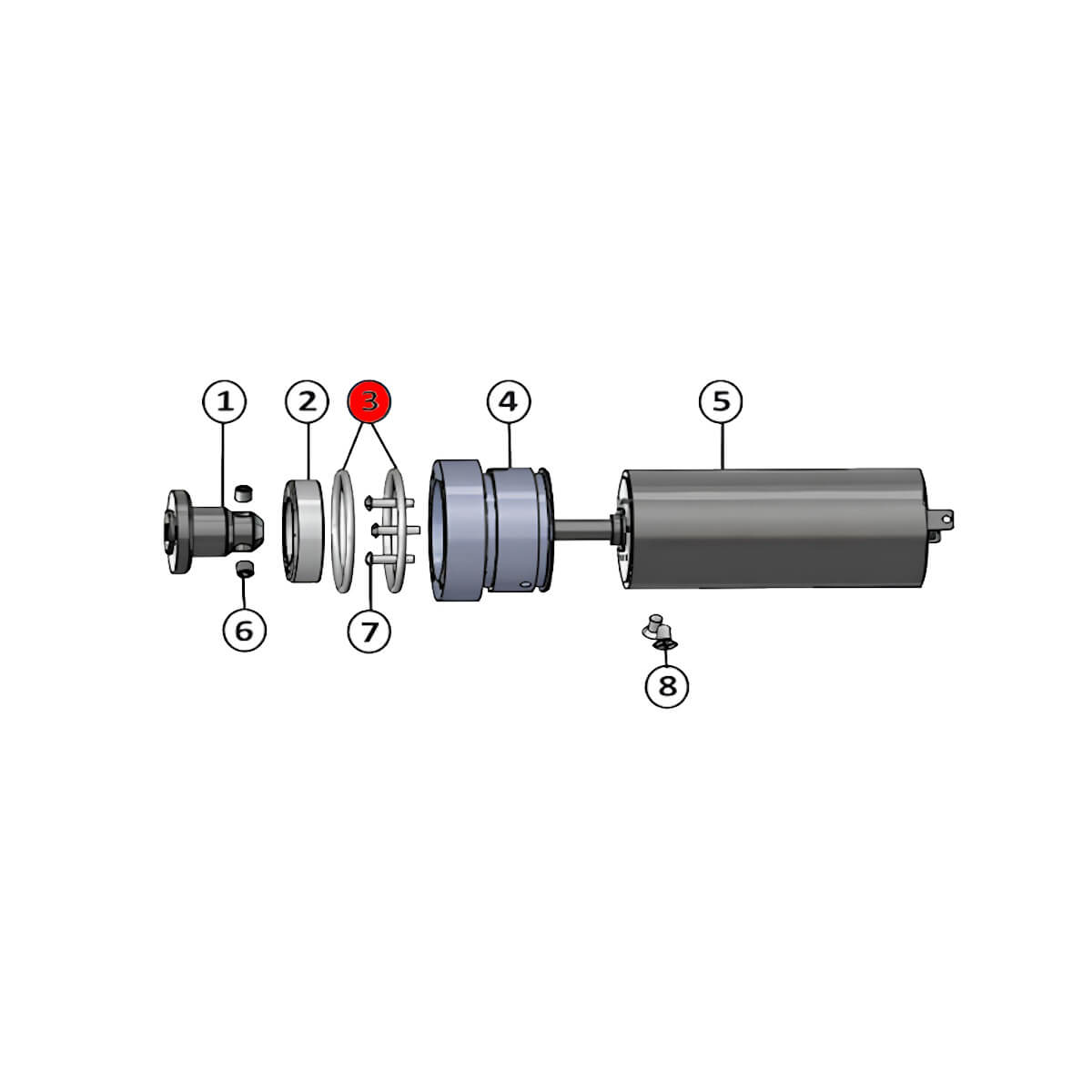

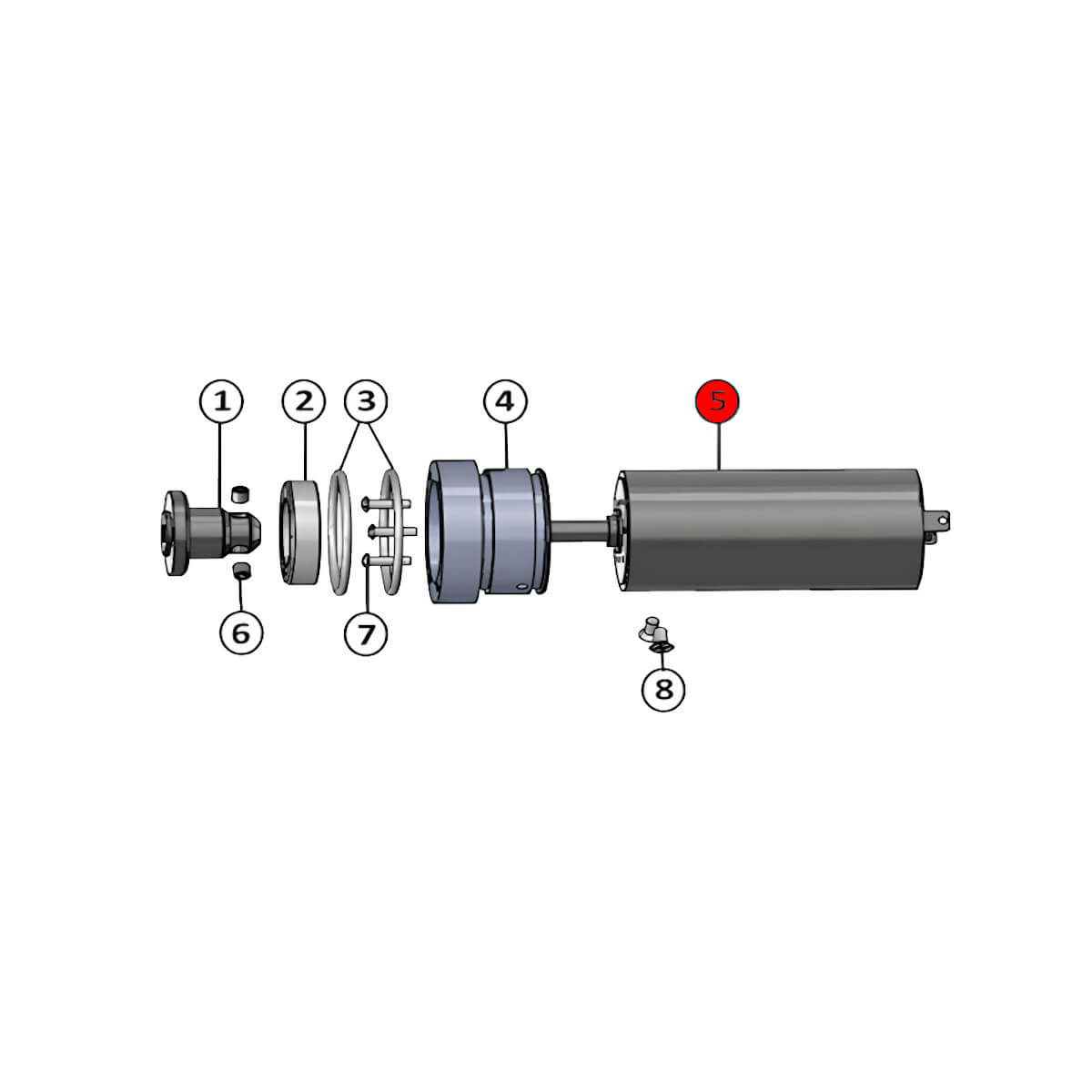

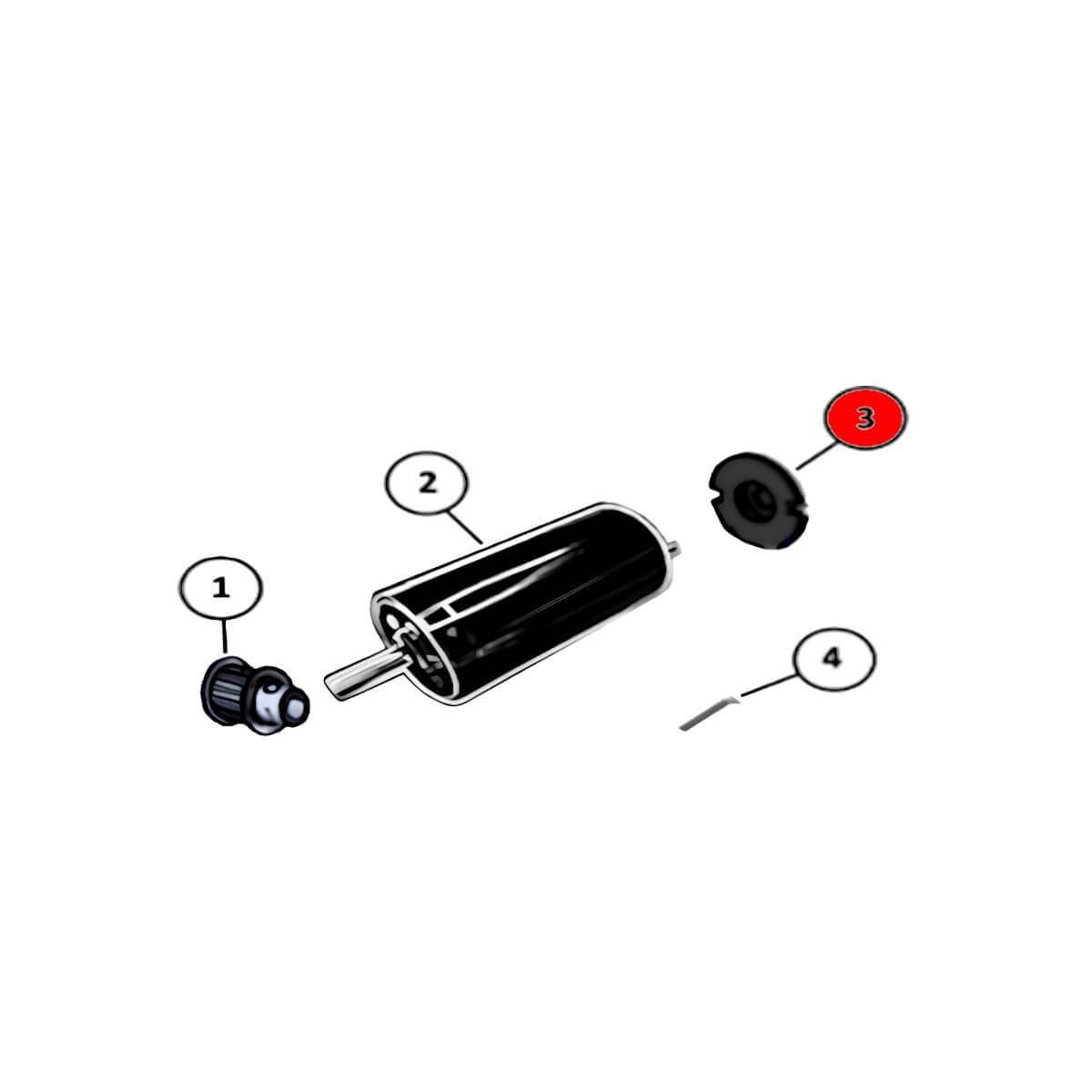

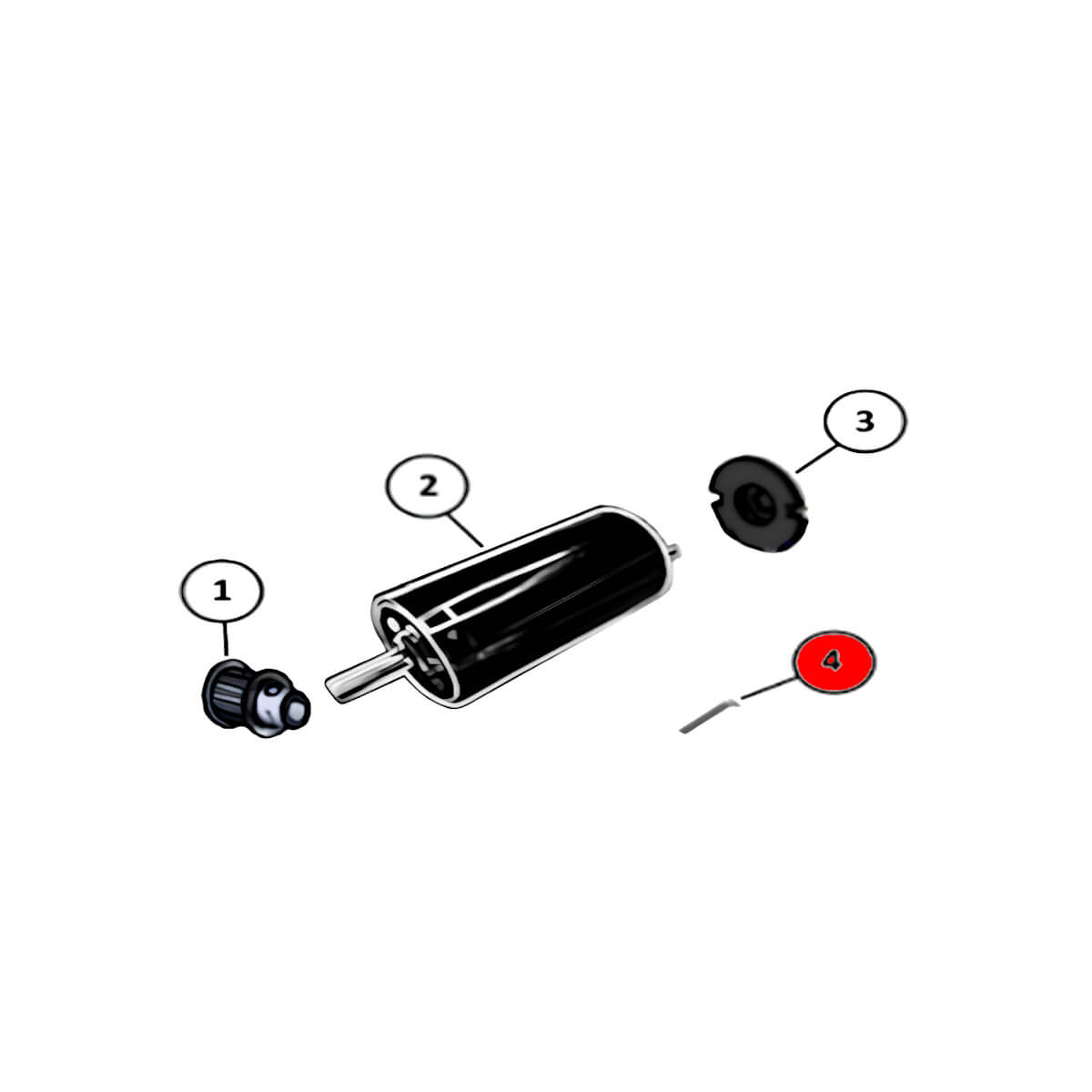

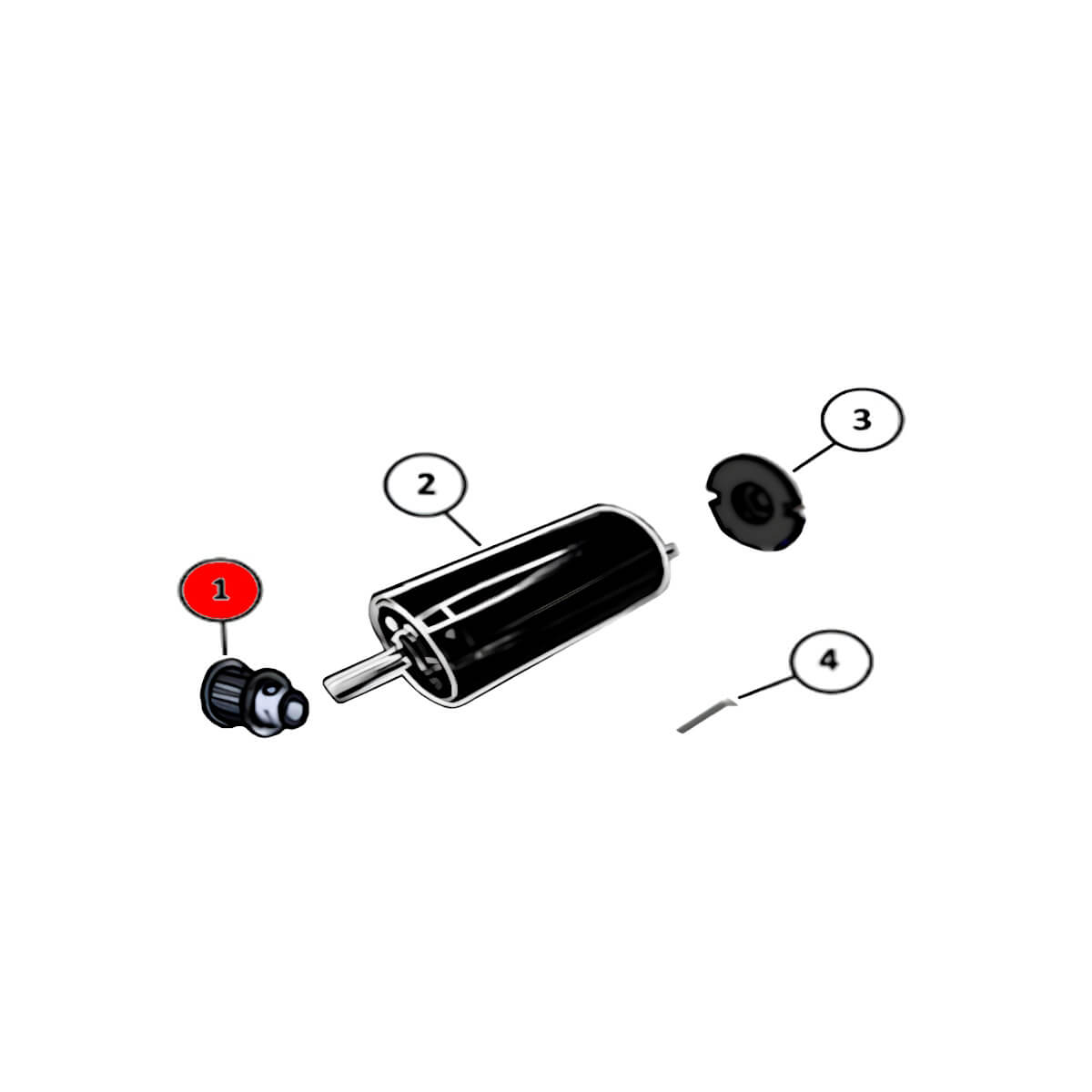

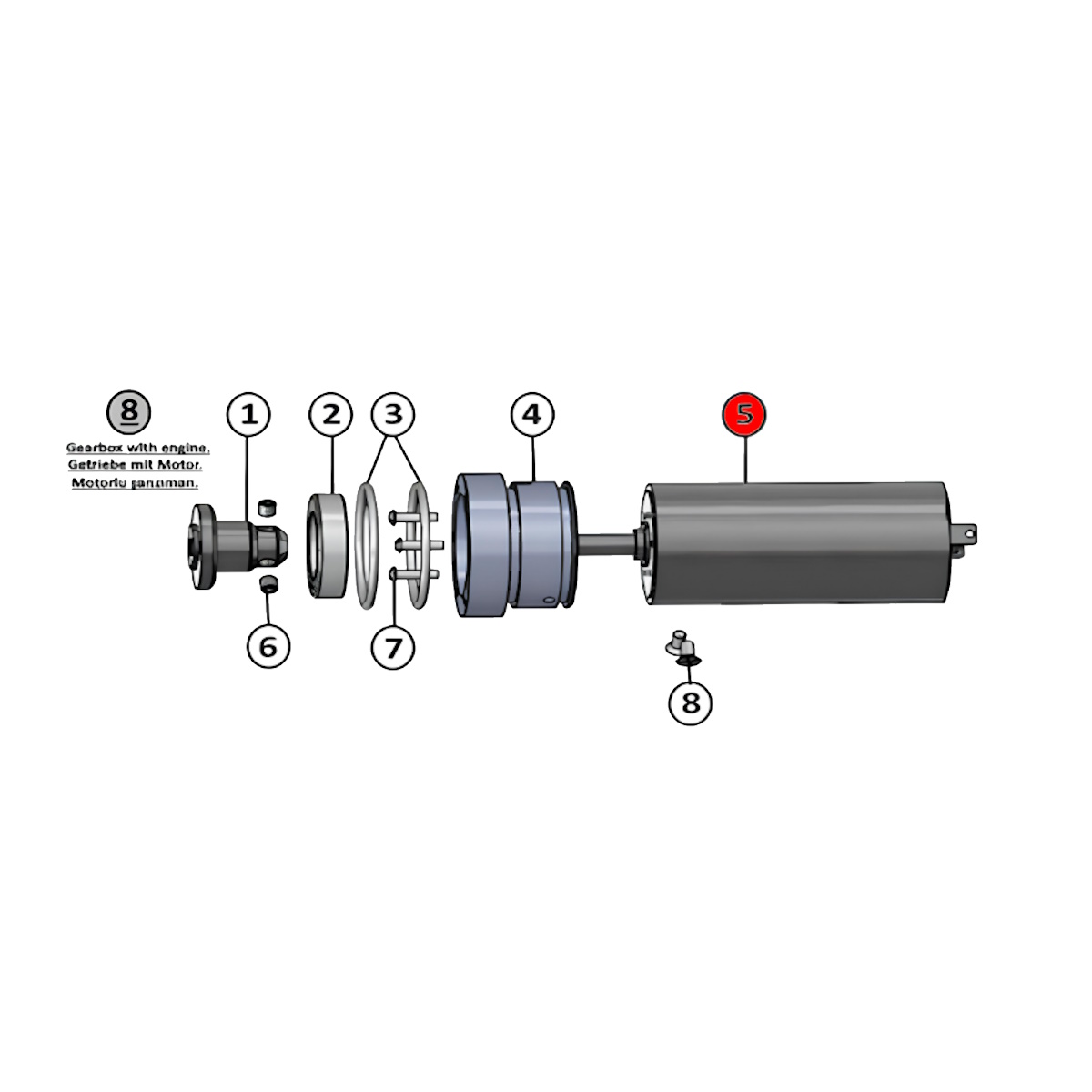

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-025-024 Motor 18 Volt 90 Watt

NAO-025-024

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-027-025 Marderschraube M3

NAO-027-025

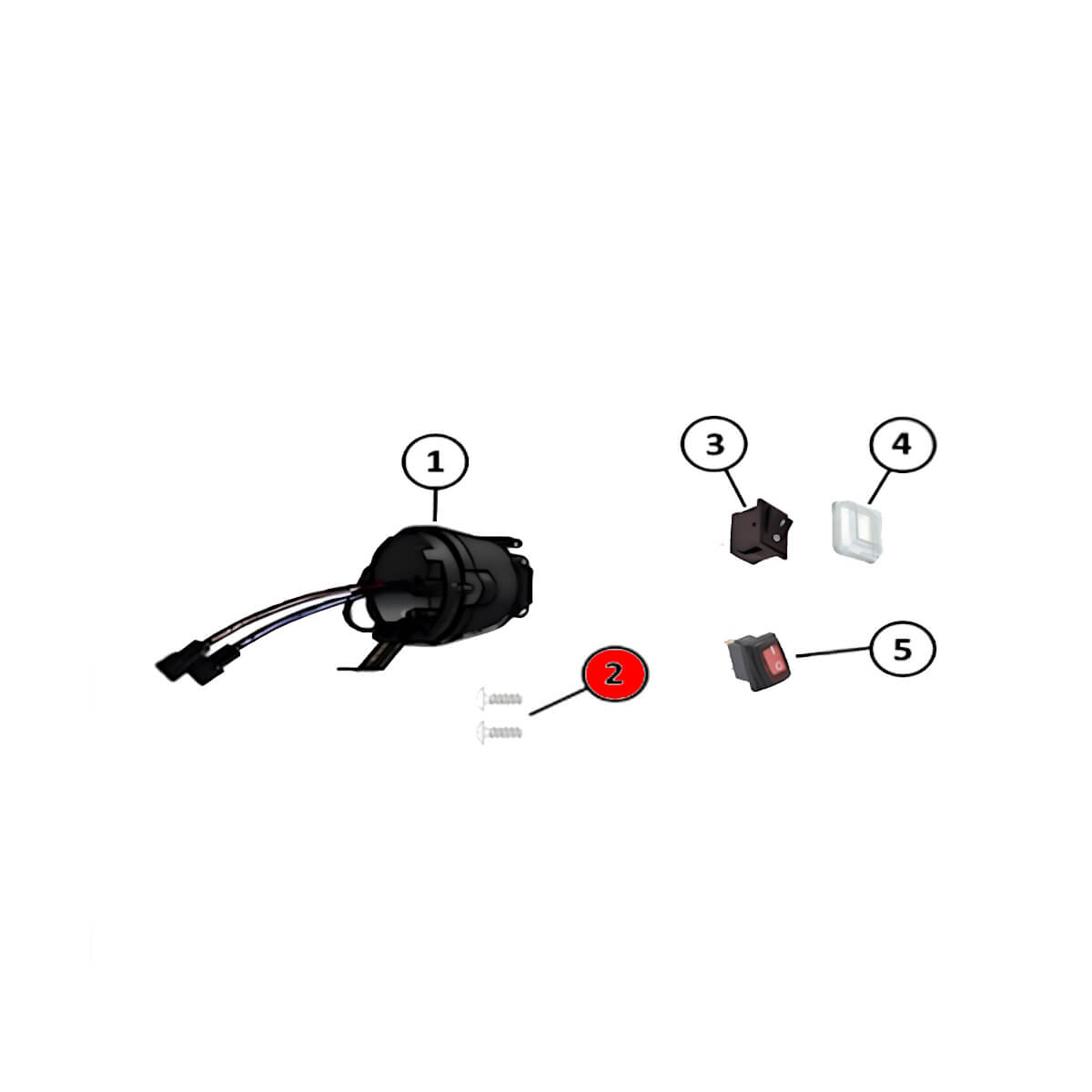

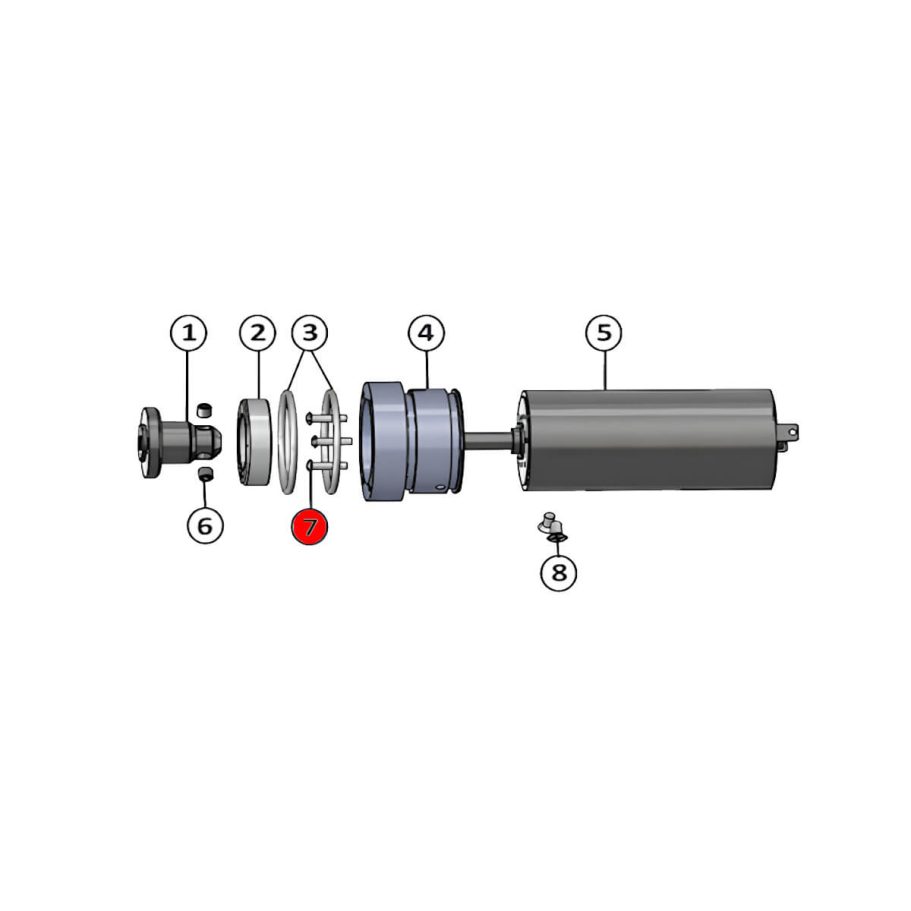

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-028-026Senkkopfschraube M2,5

NAO-028-026

Ersatzteil Dönermesser für JET 80 Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-029-027 Schraube M4

NAO-029-027

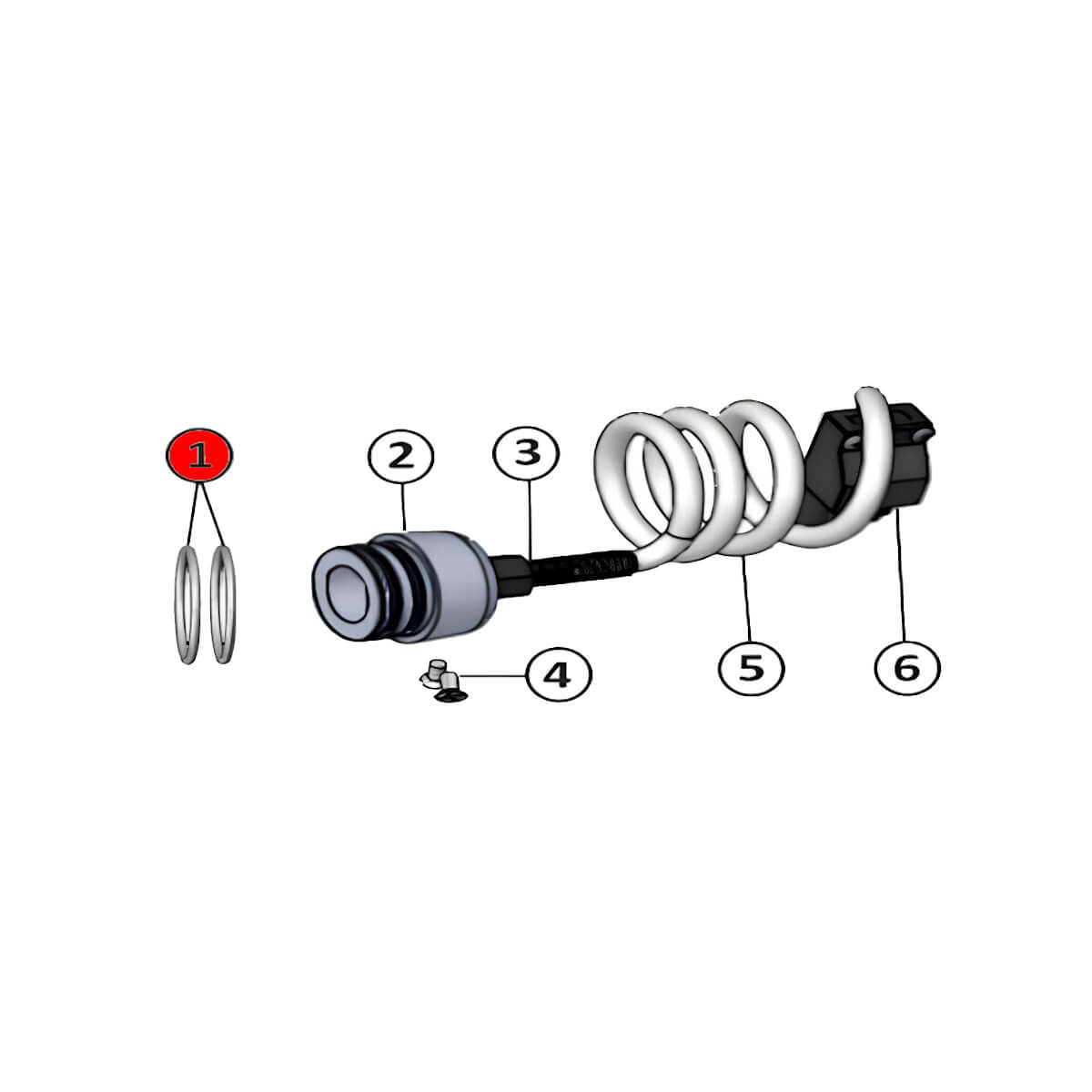

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-030-028 Orring

NAO-030-028

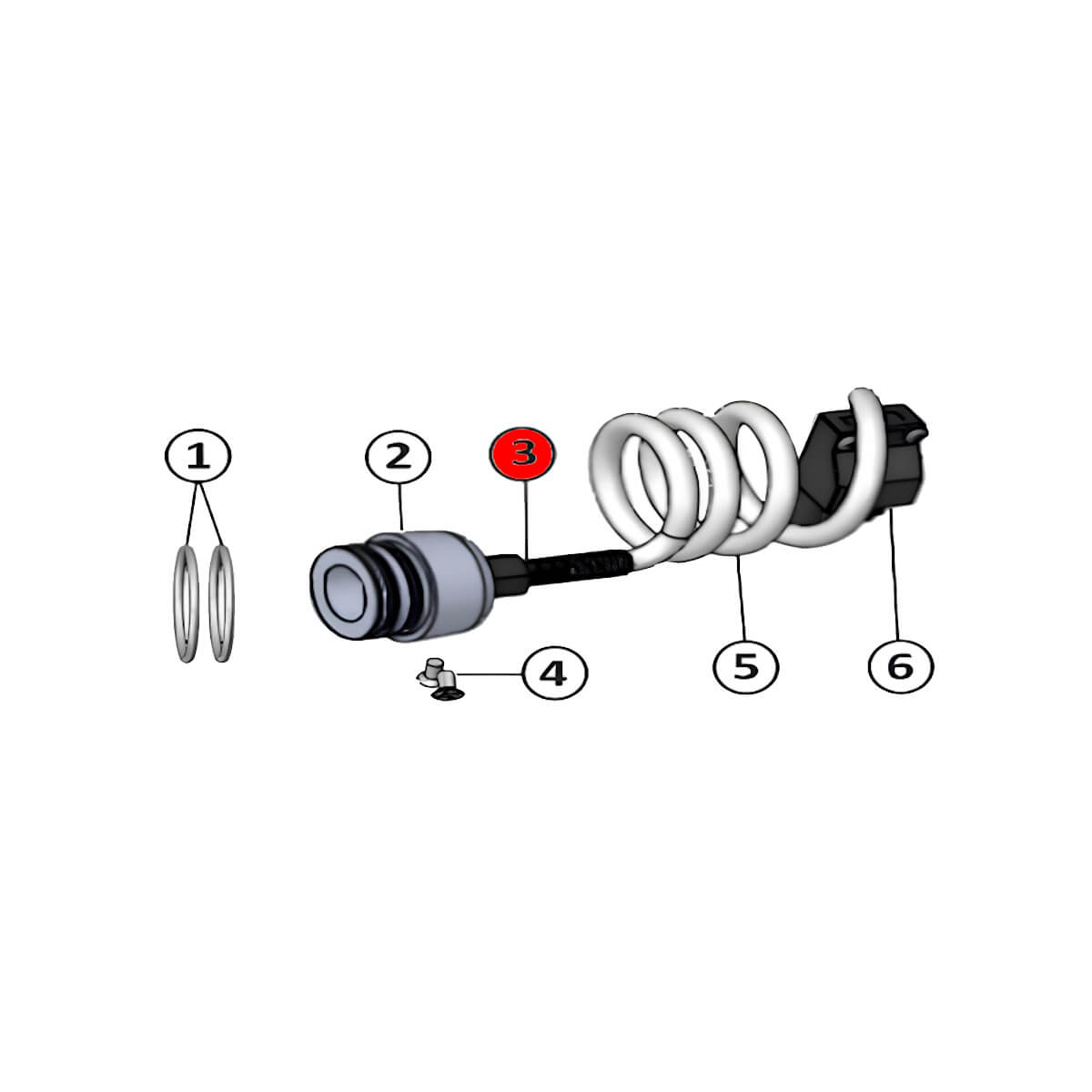

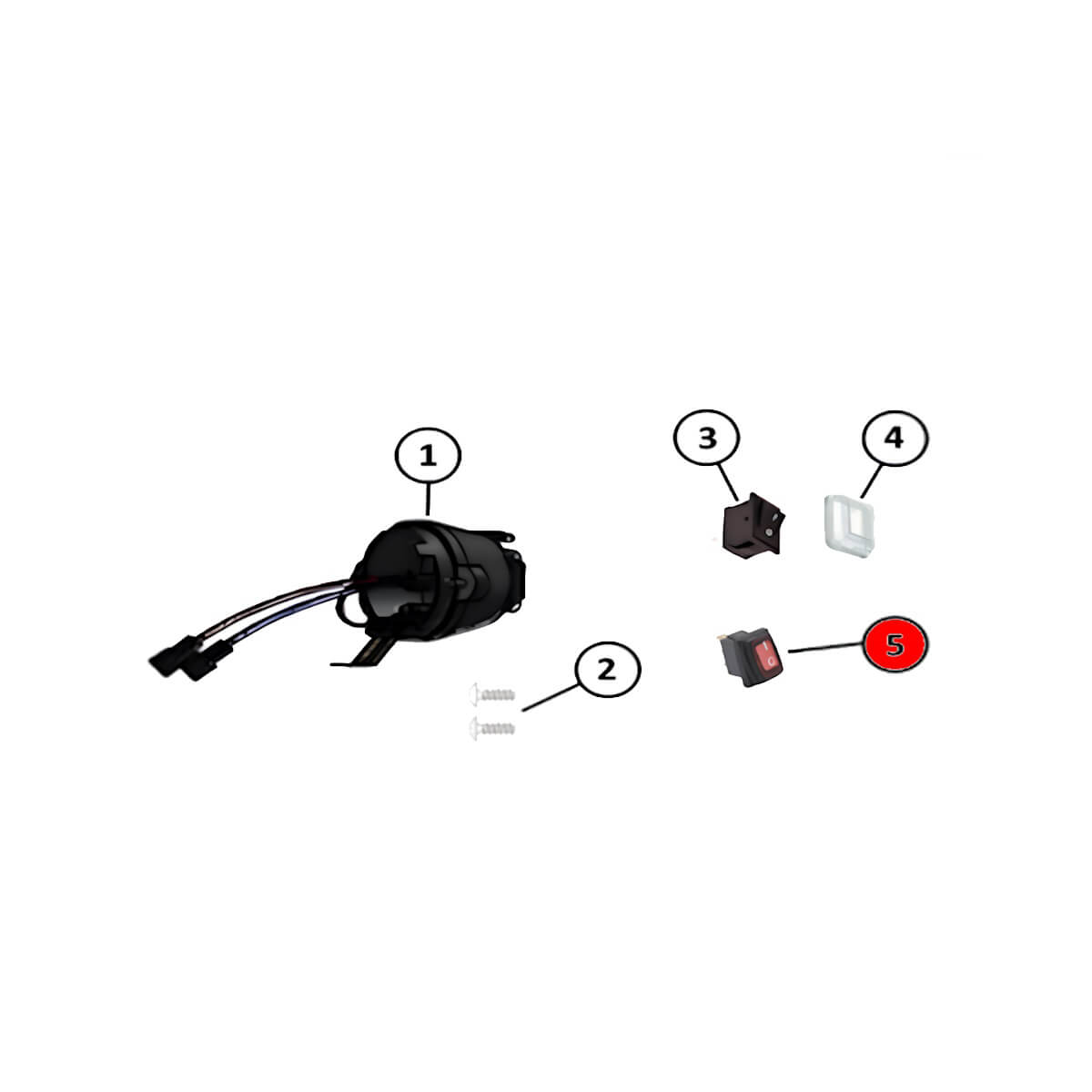

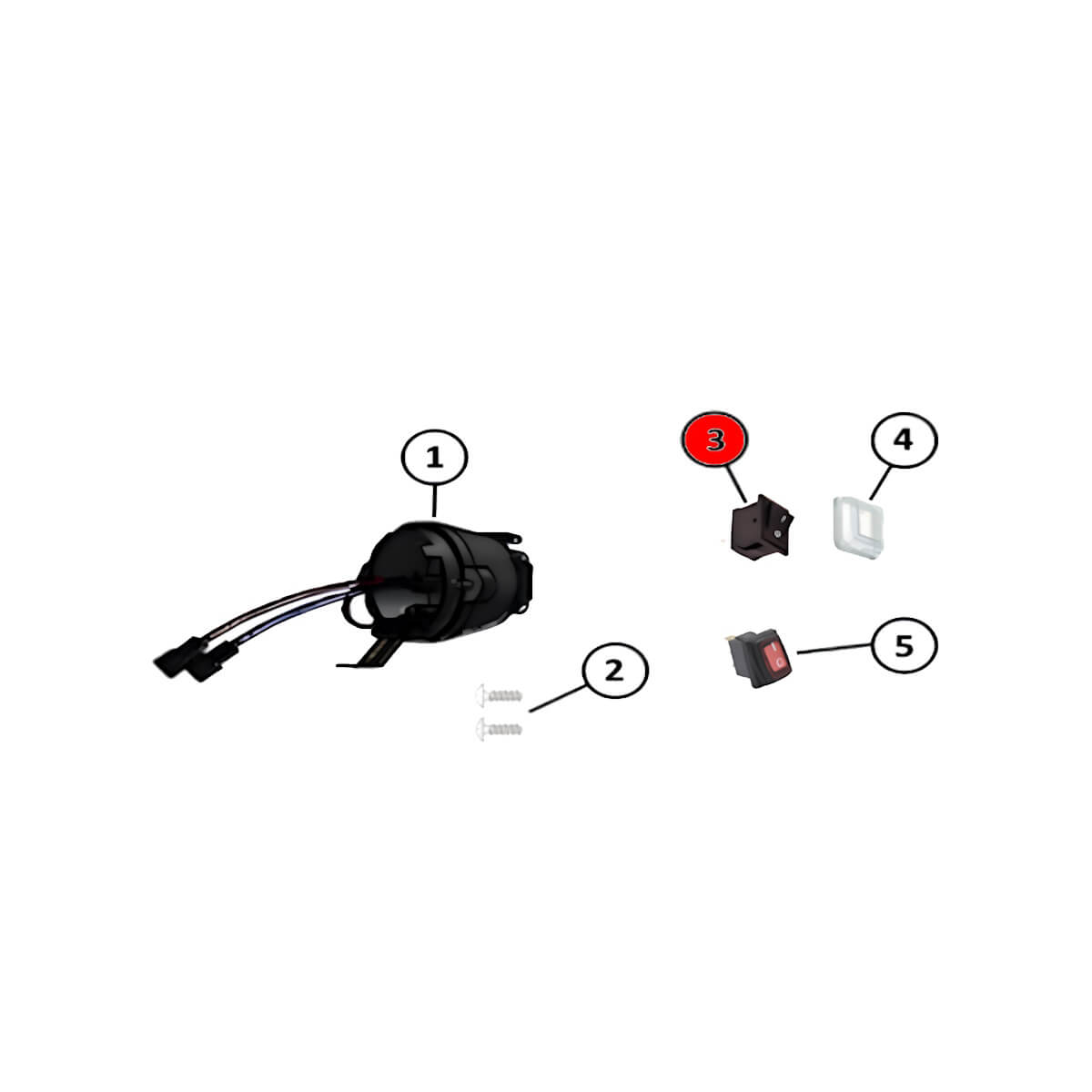

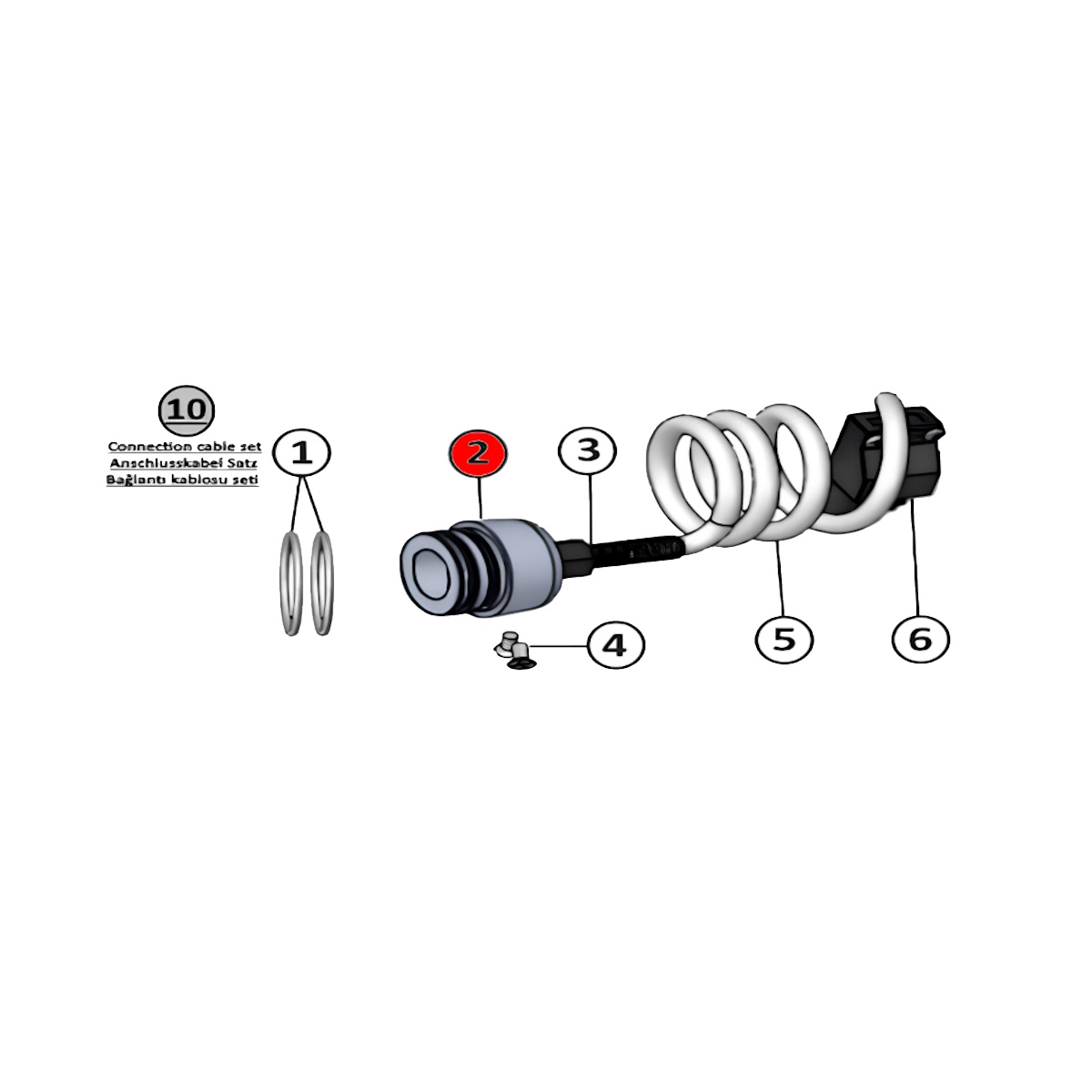

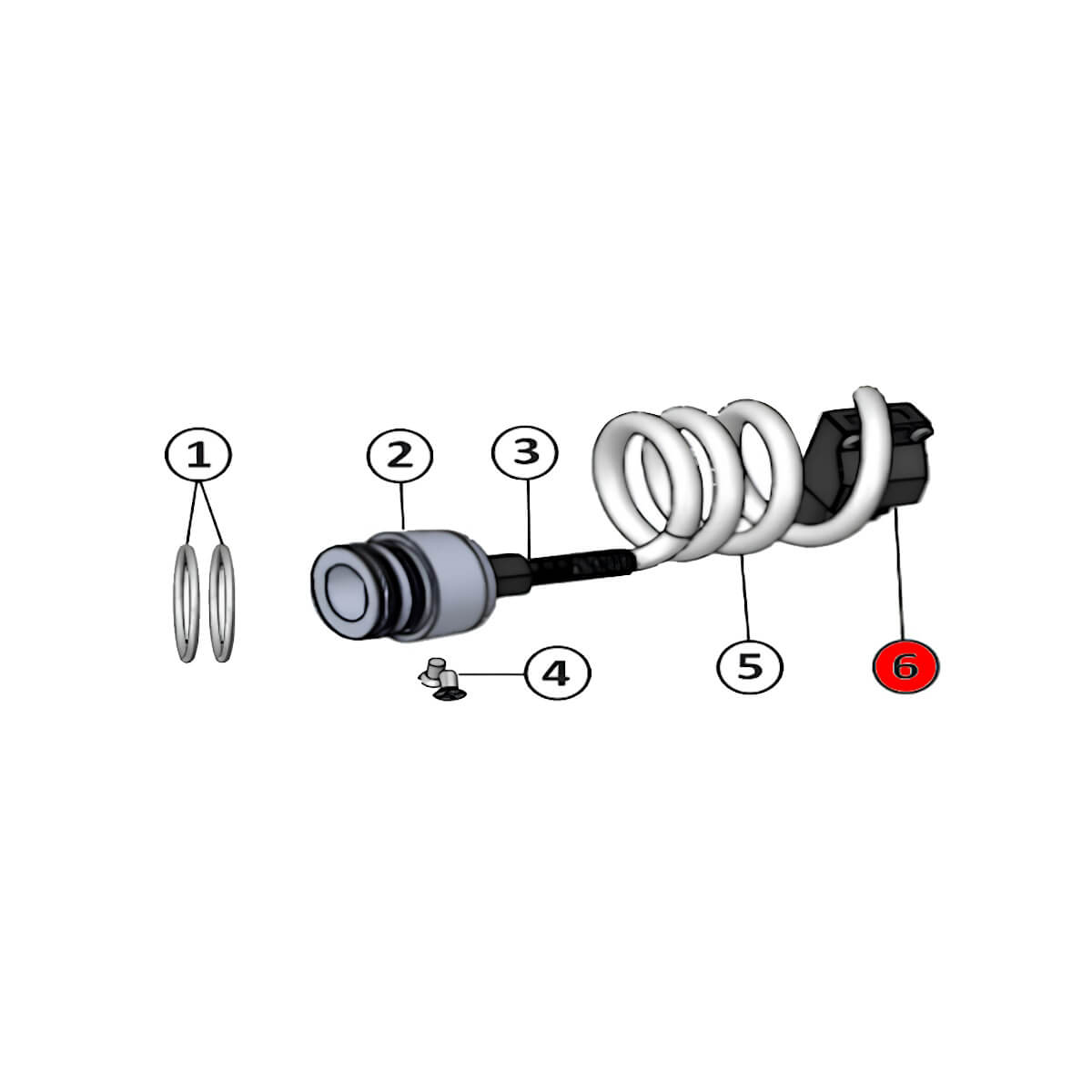

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-031-029 Kabel Satz Gehäuse

NAO-031-029

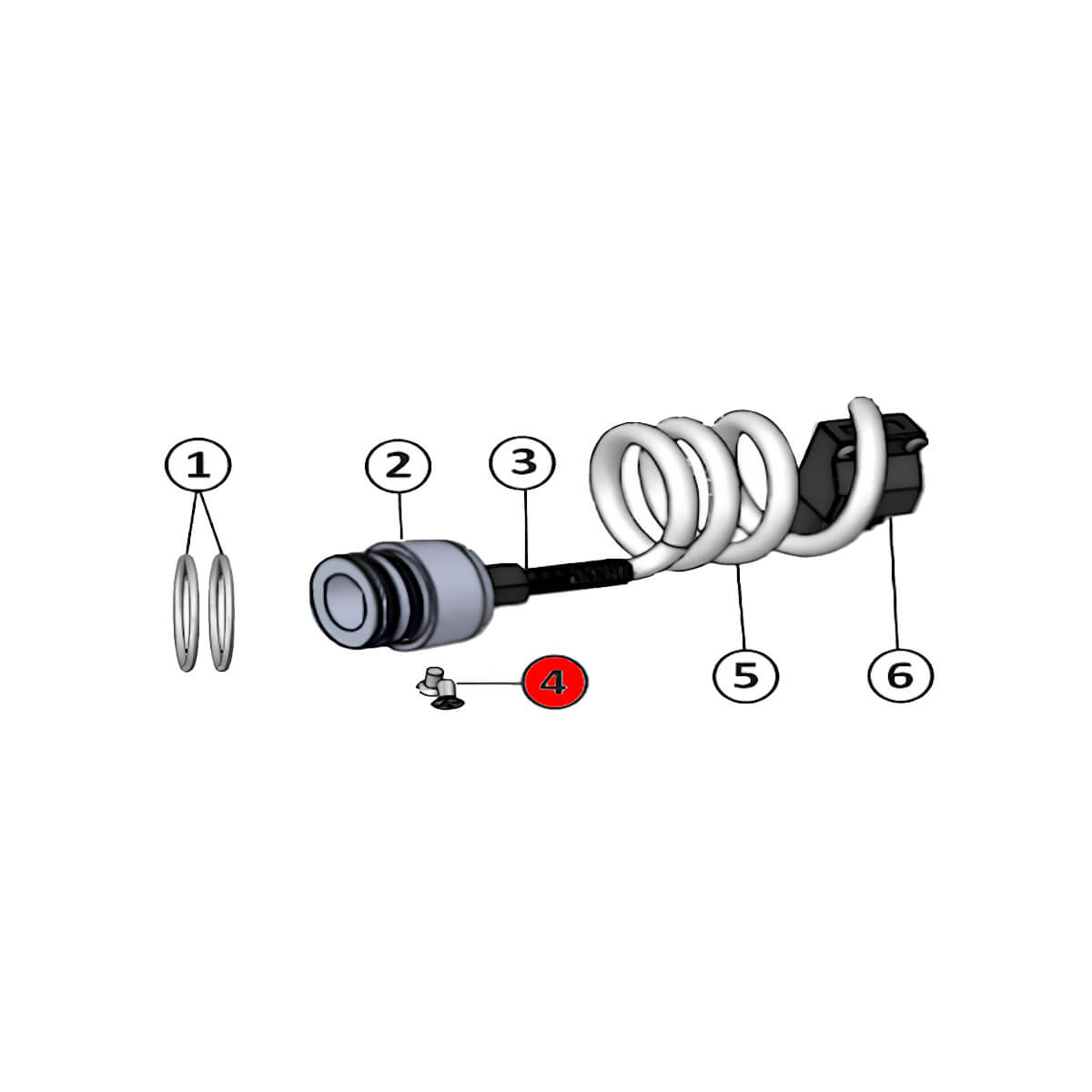

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-032-030 Knickschutz PG8

NAO-032-030

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-033-031 Schraube M4

NAO-033-031

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-034-032 Kabel 1,5 Meter

NAO-034-032

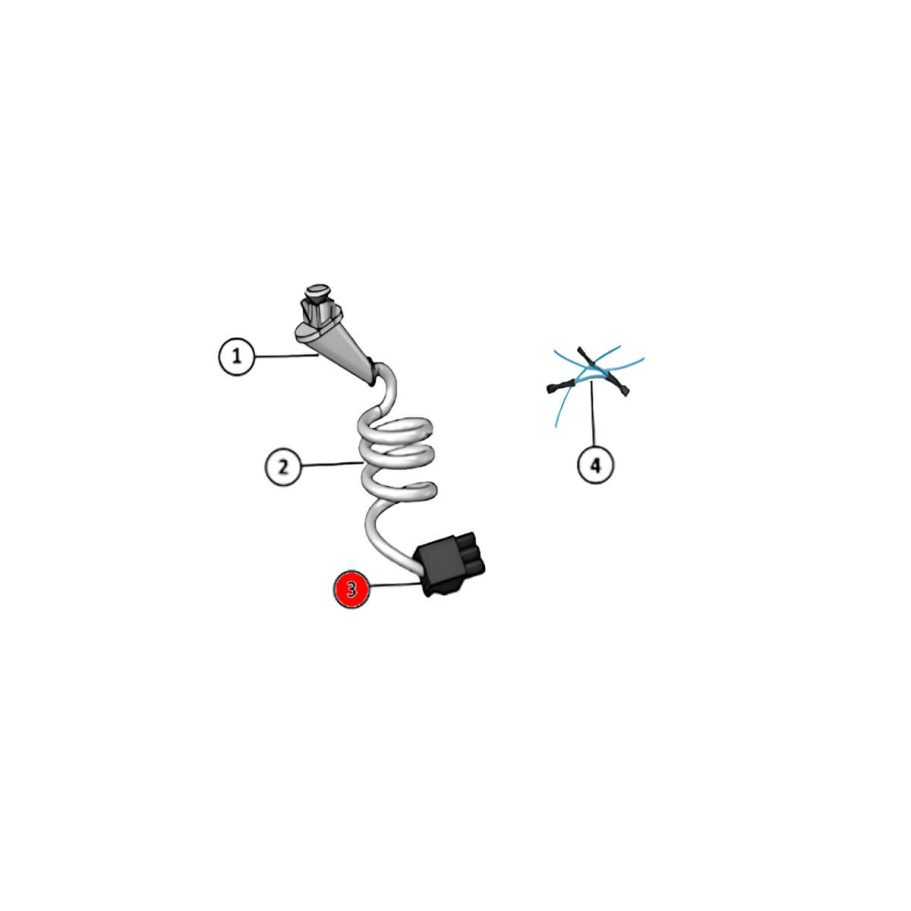

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-035-033 Anschlussstecker 3 polig (Männlich)

NAO-035-033

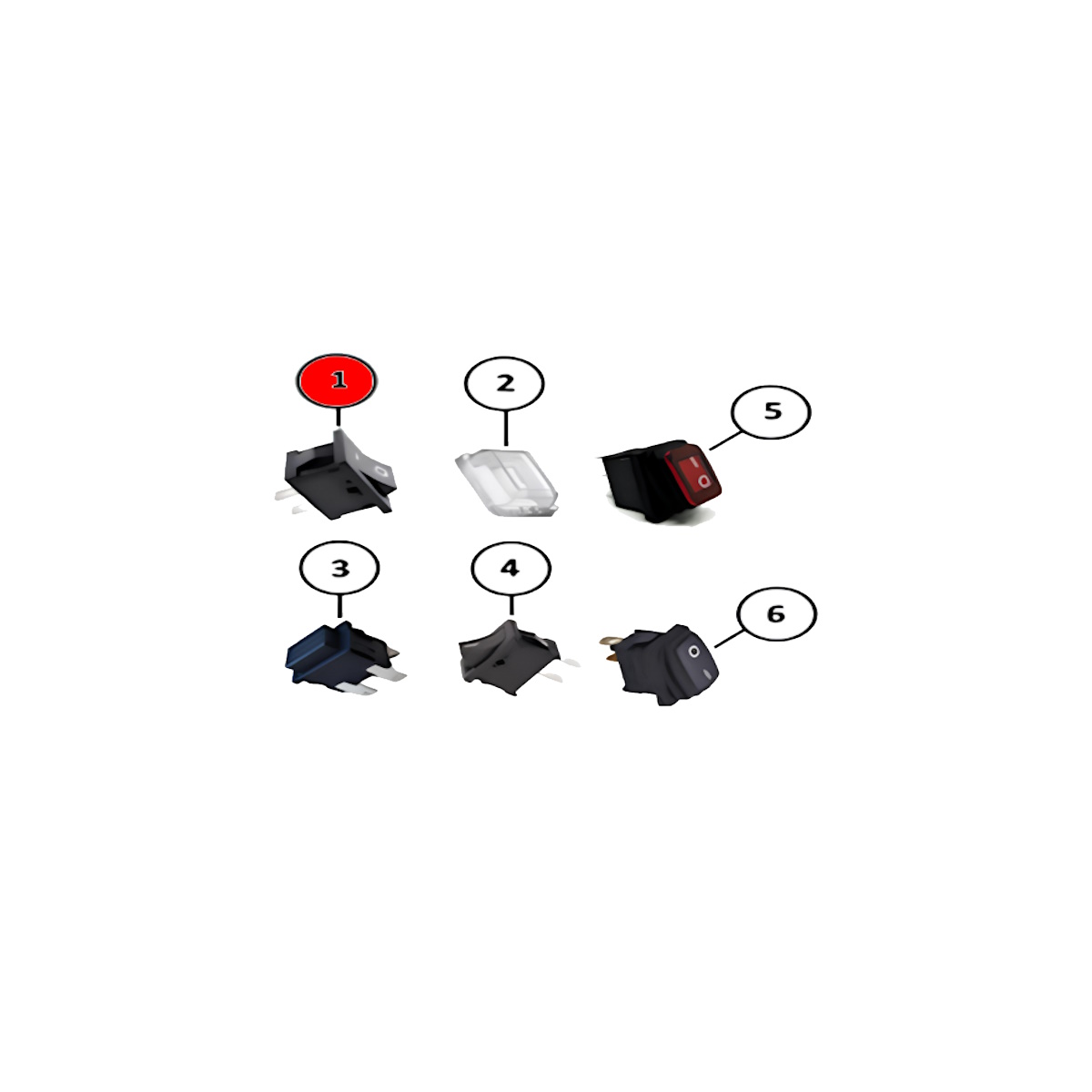

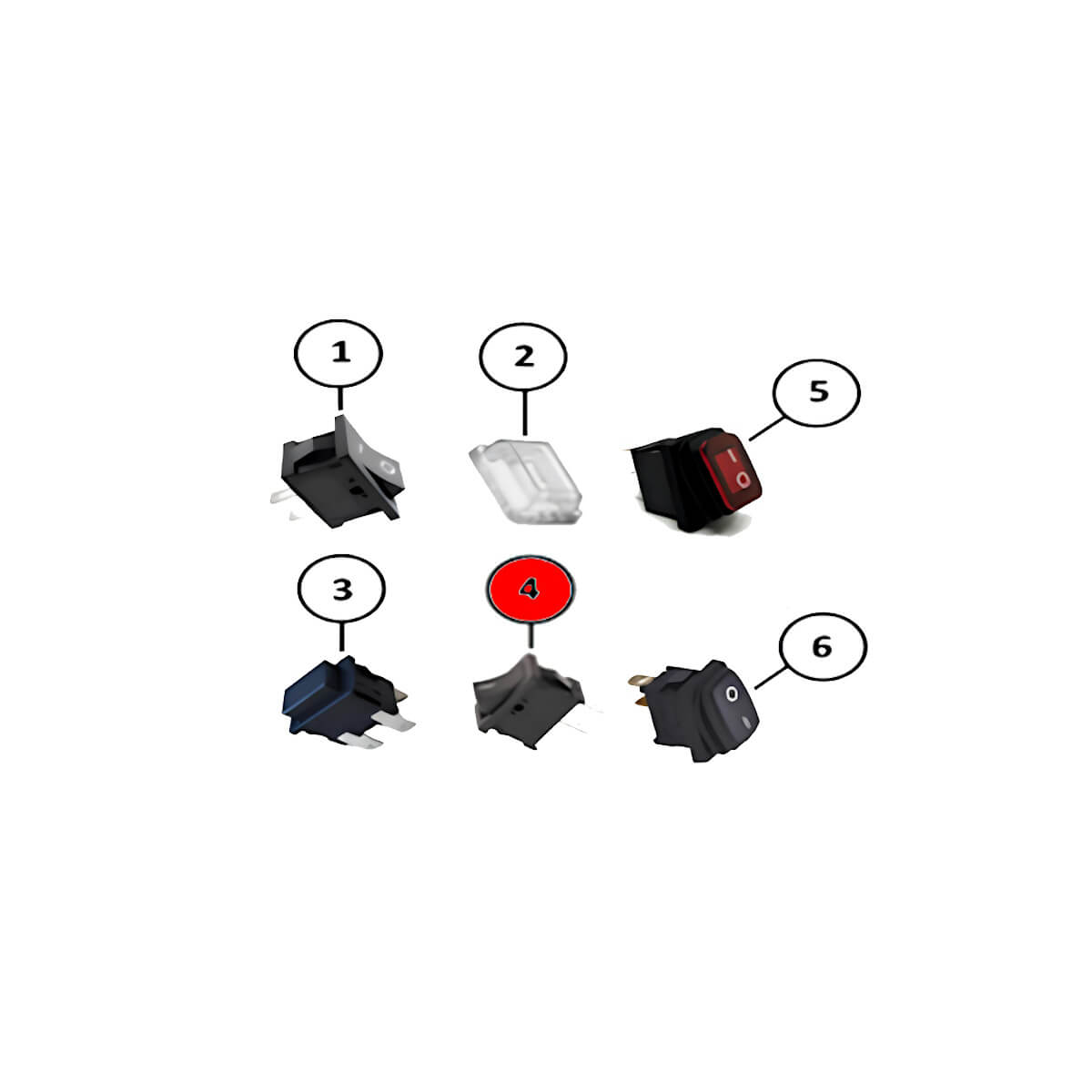

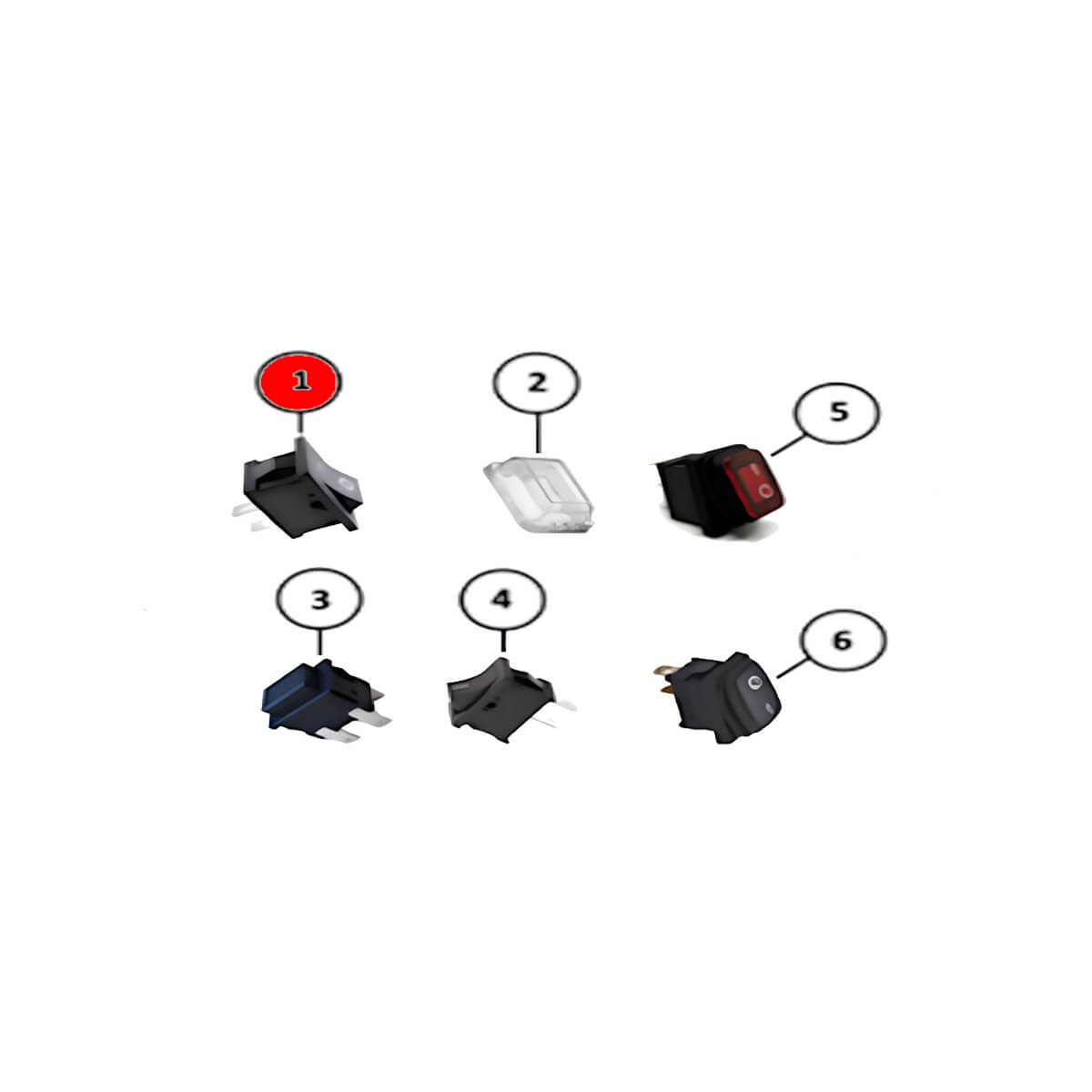

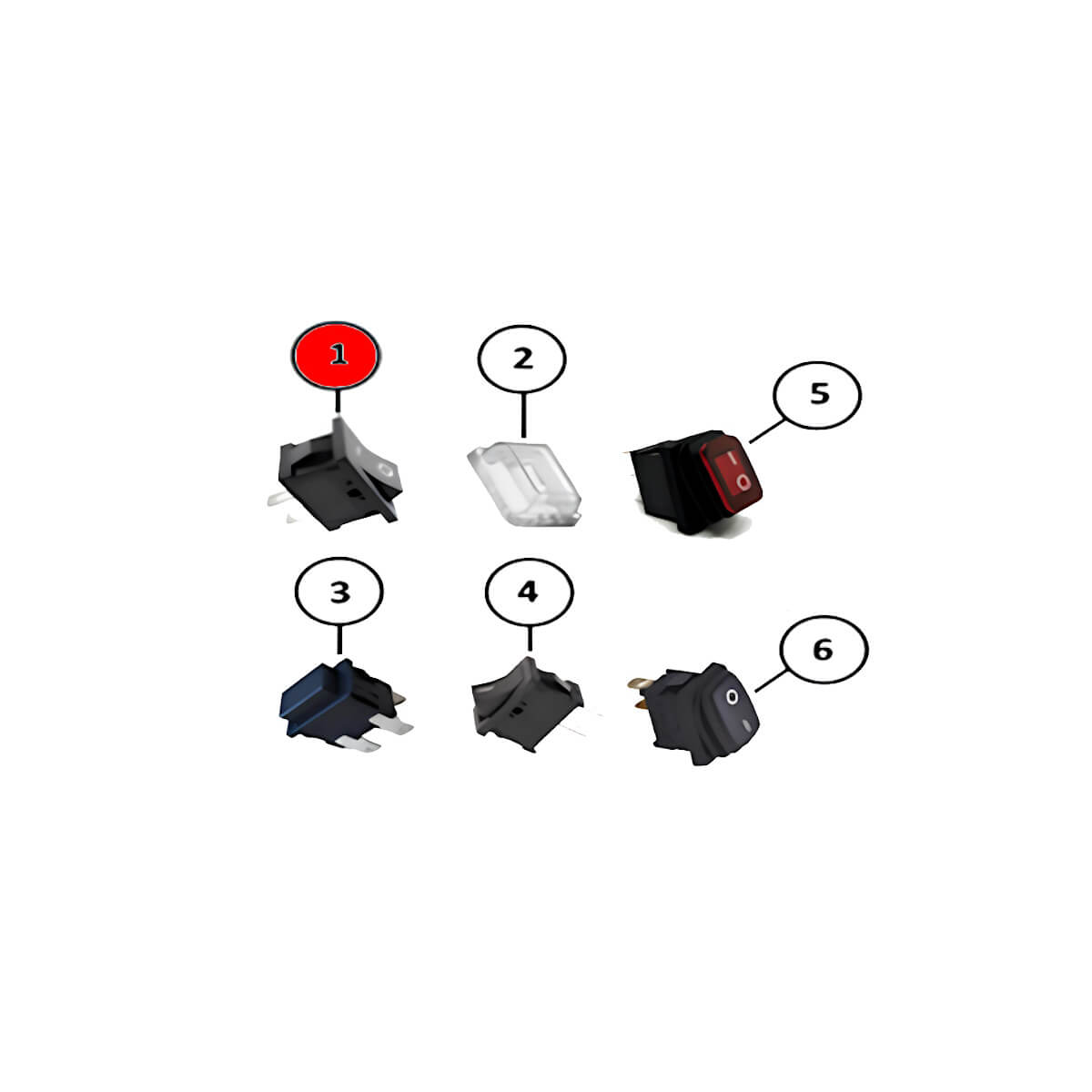

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-036-034 Kippschalter Ein / Aus

NAO-036-034

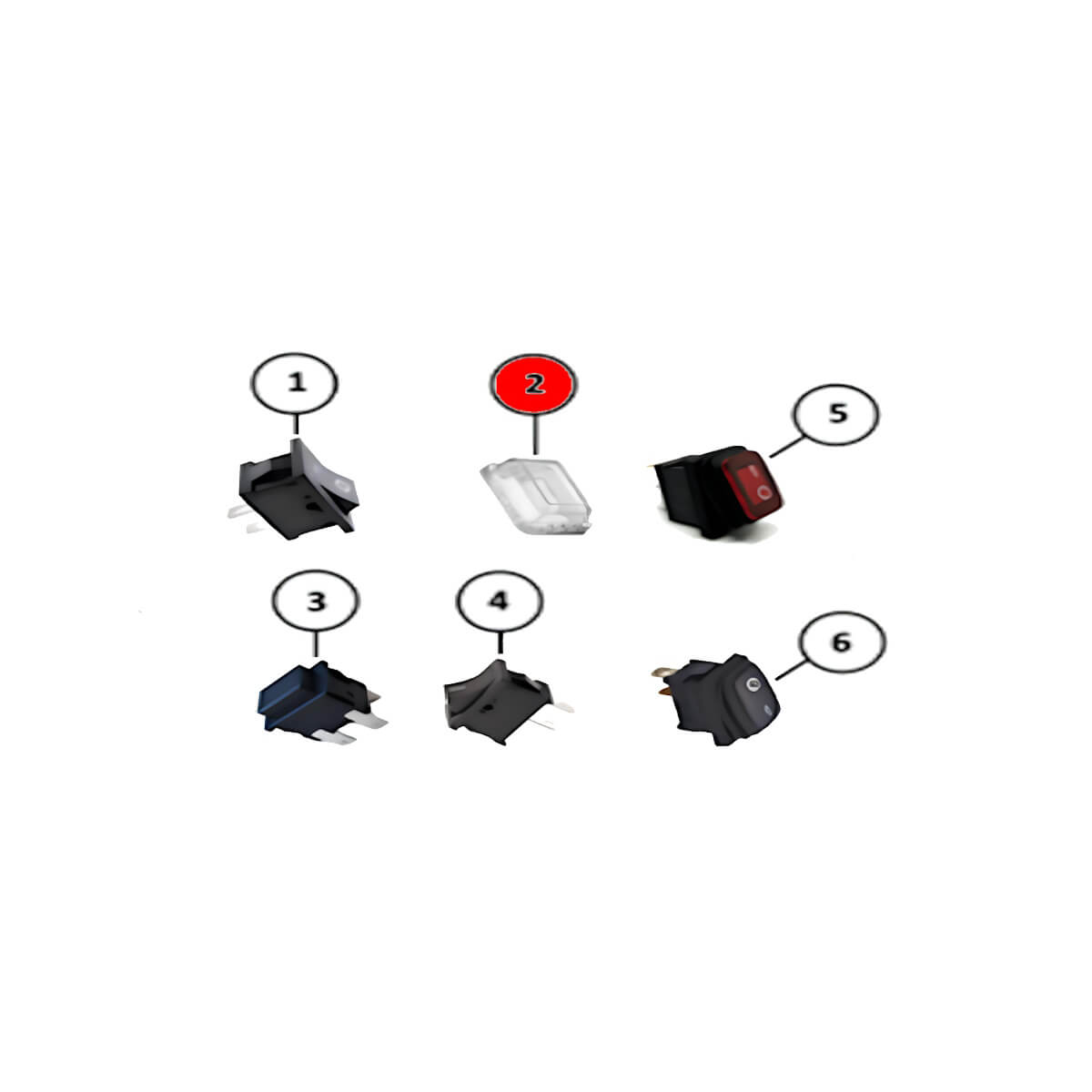

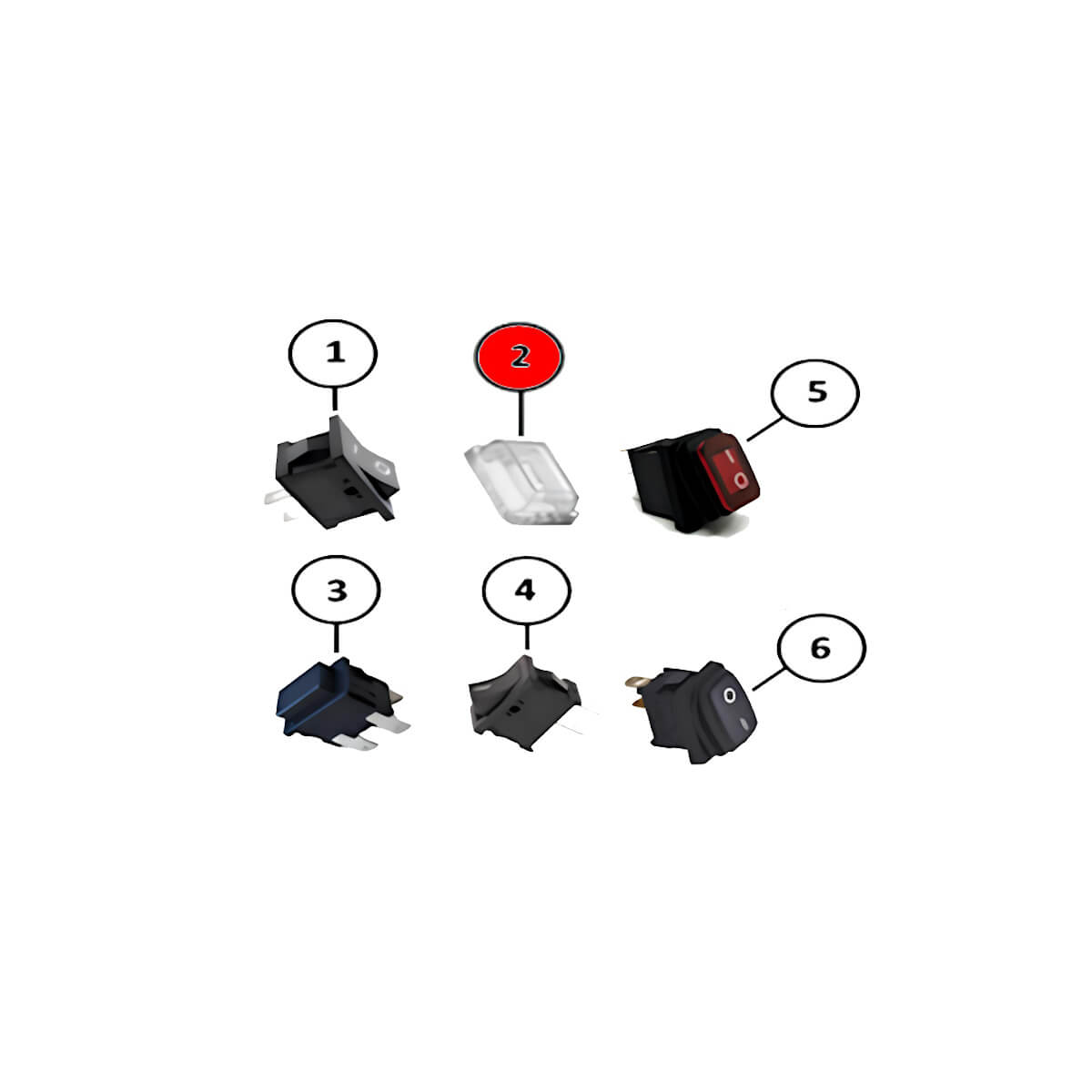

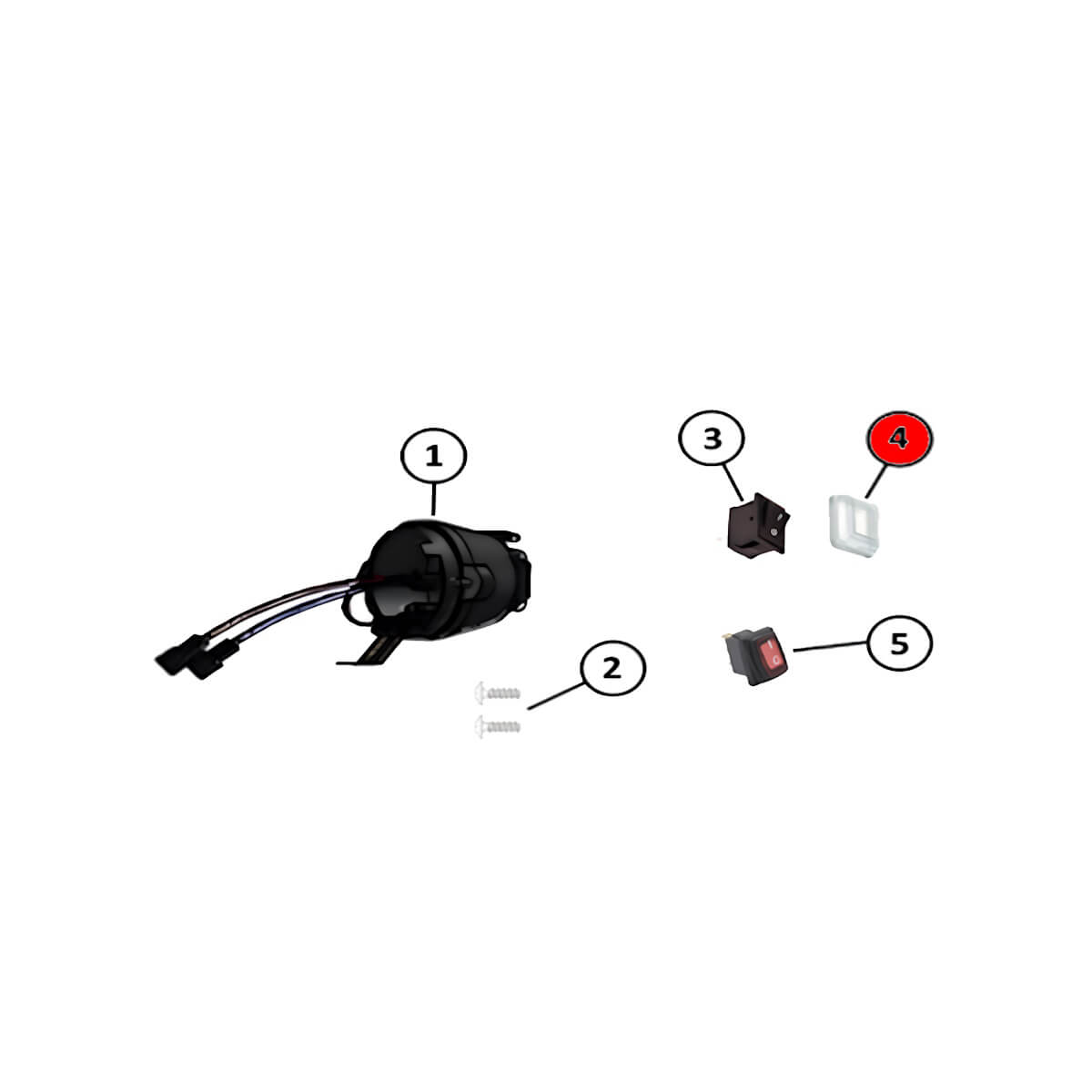

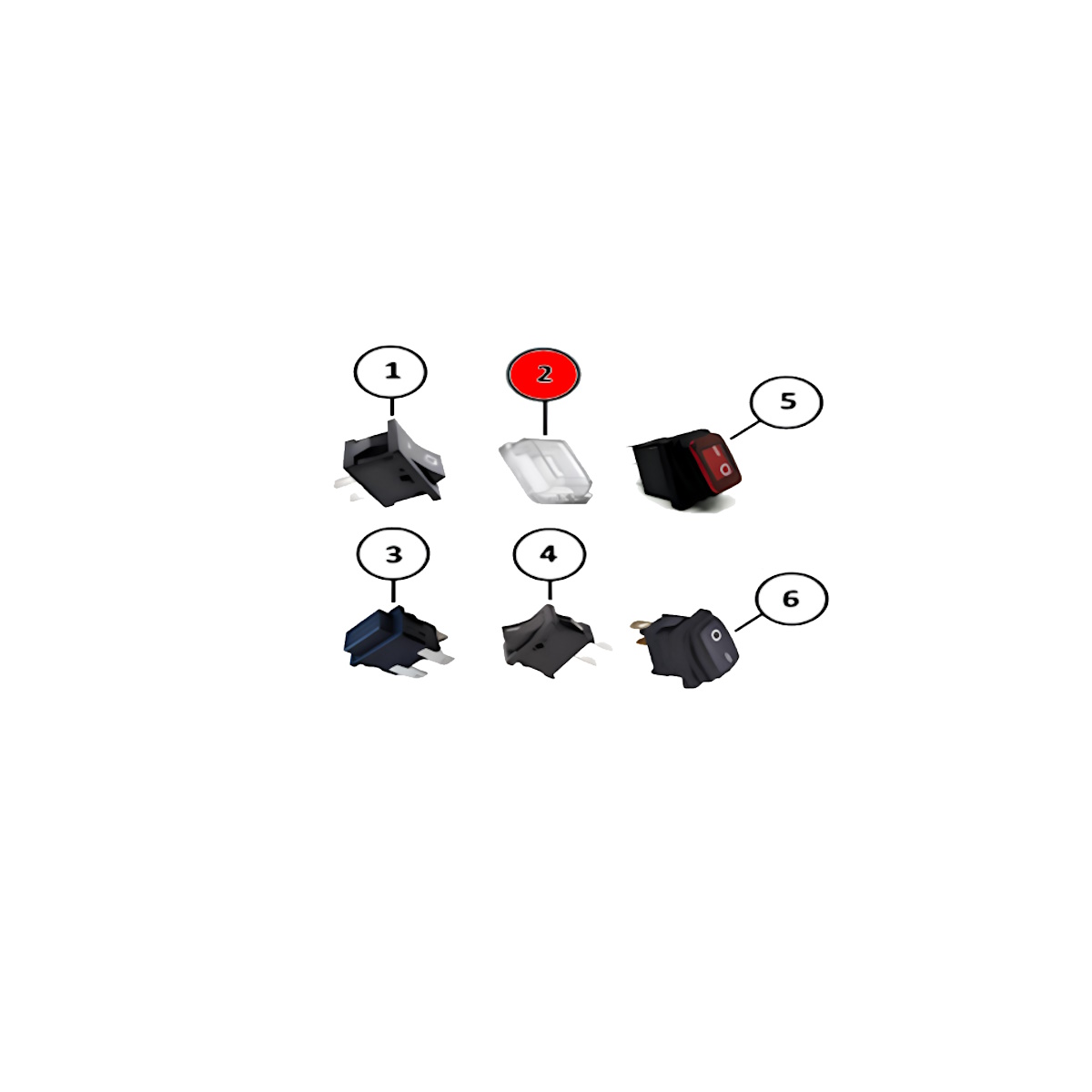

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-037-035 Schutzkappe (L x B x H) 25 x 19 x 8 mm

NAO-037-035

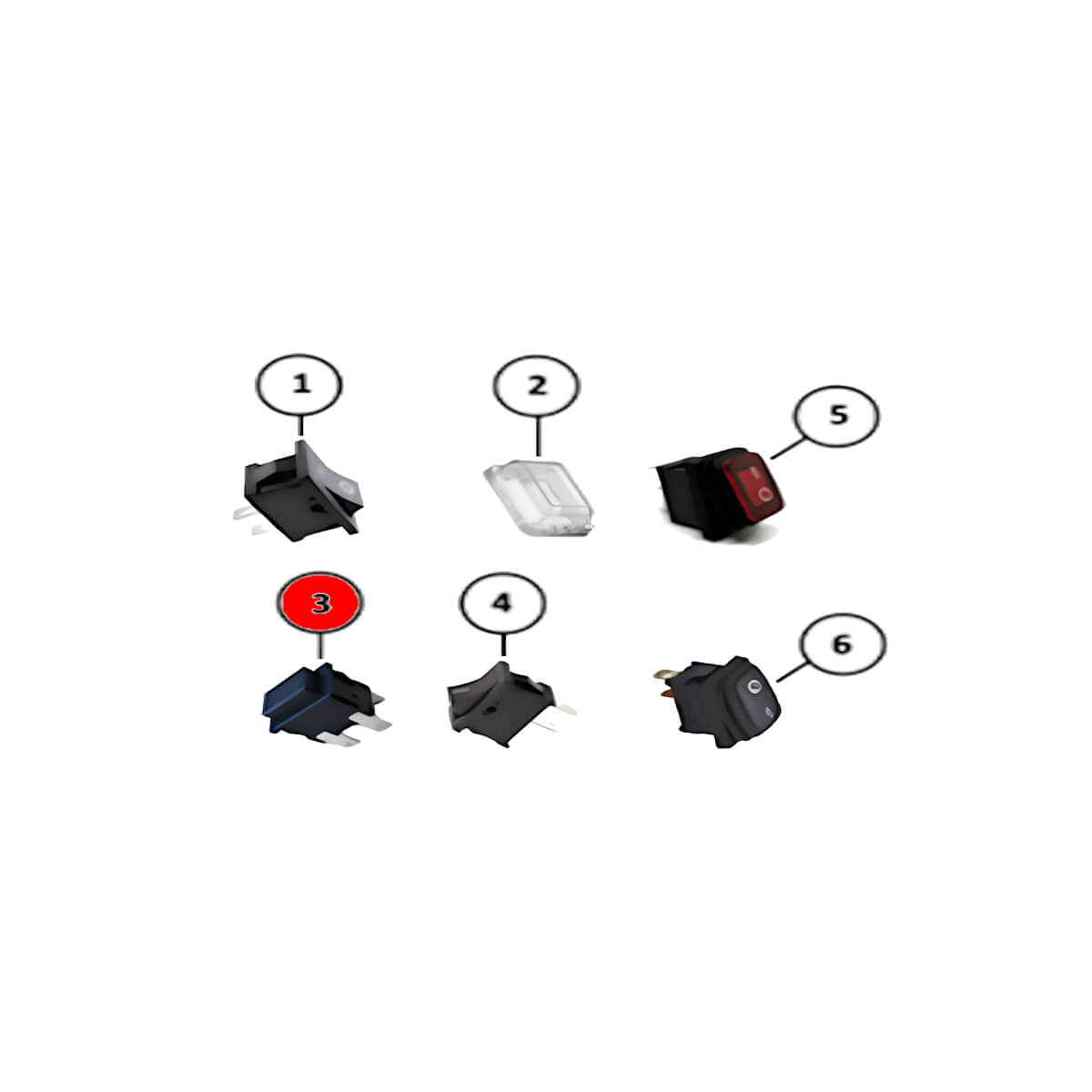

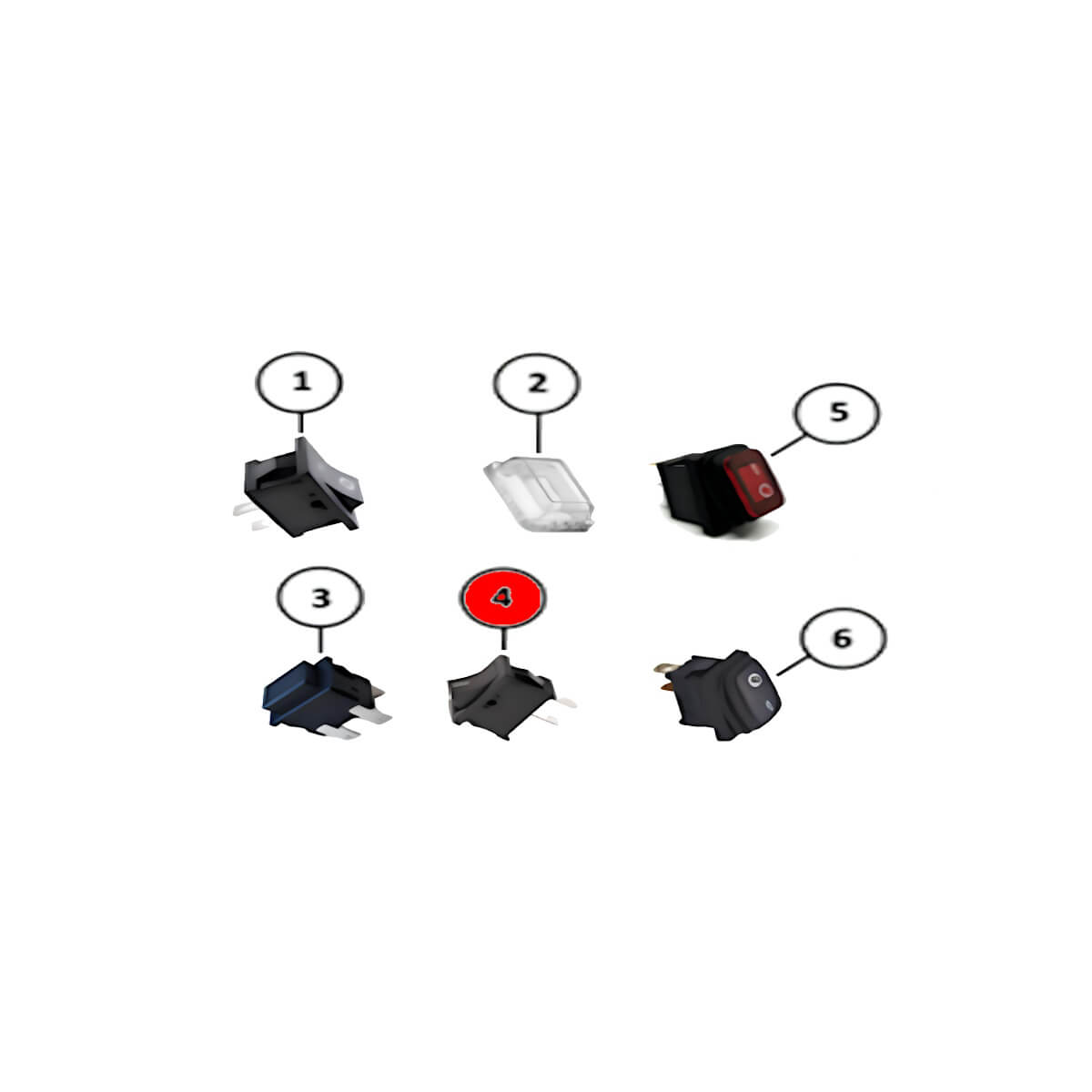

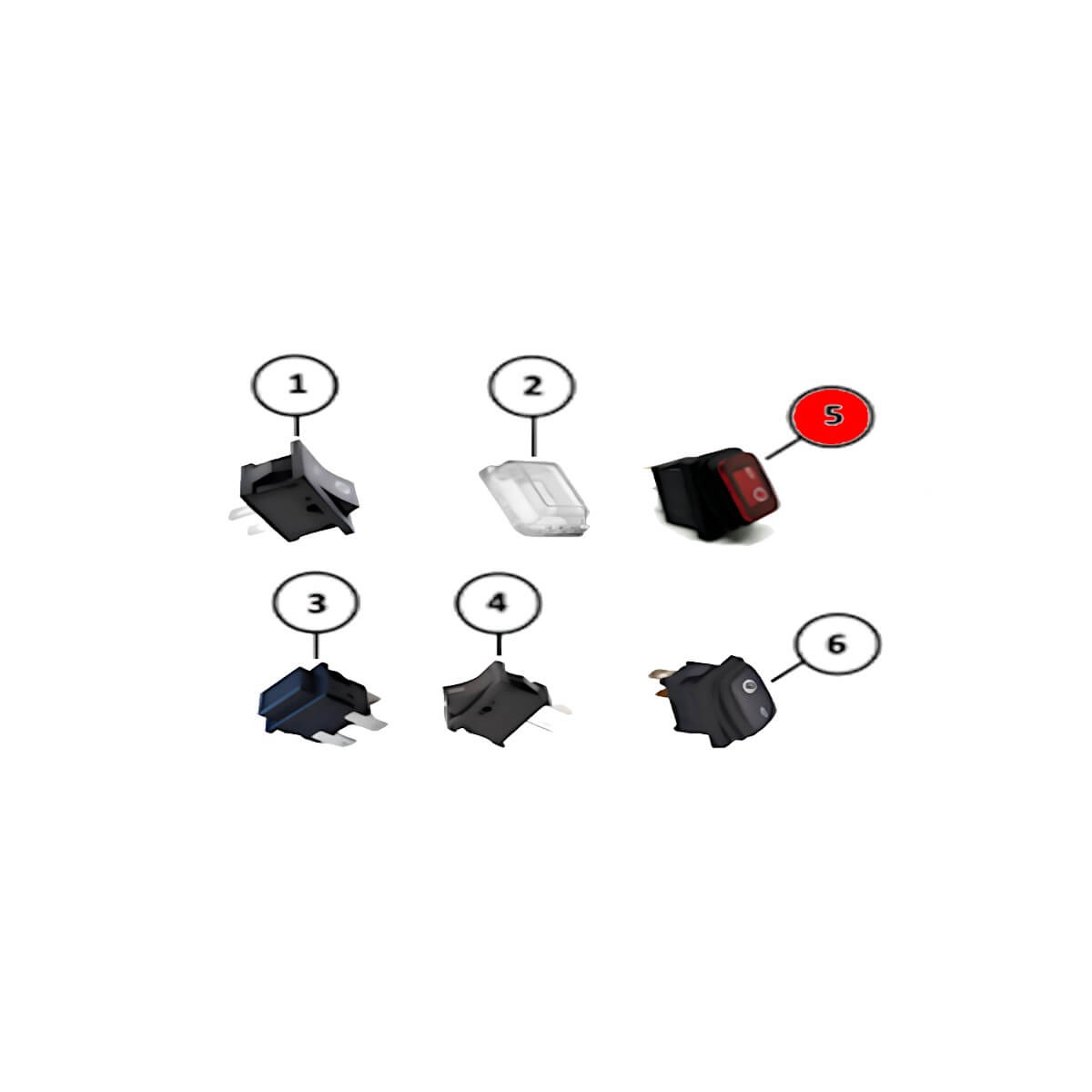

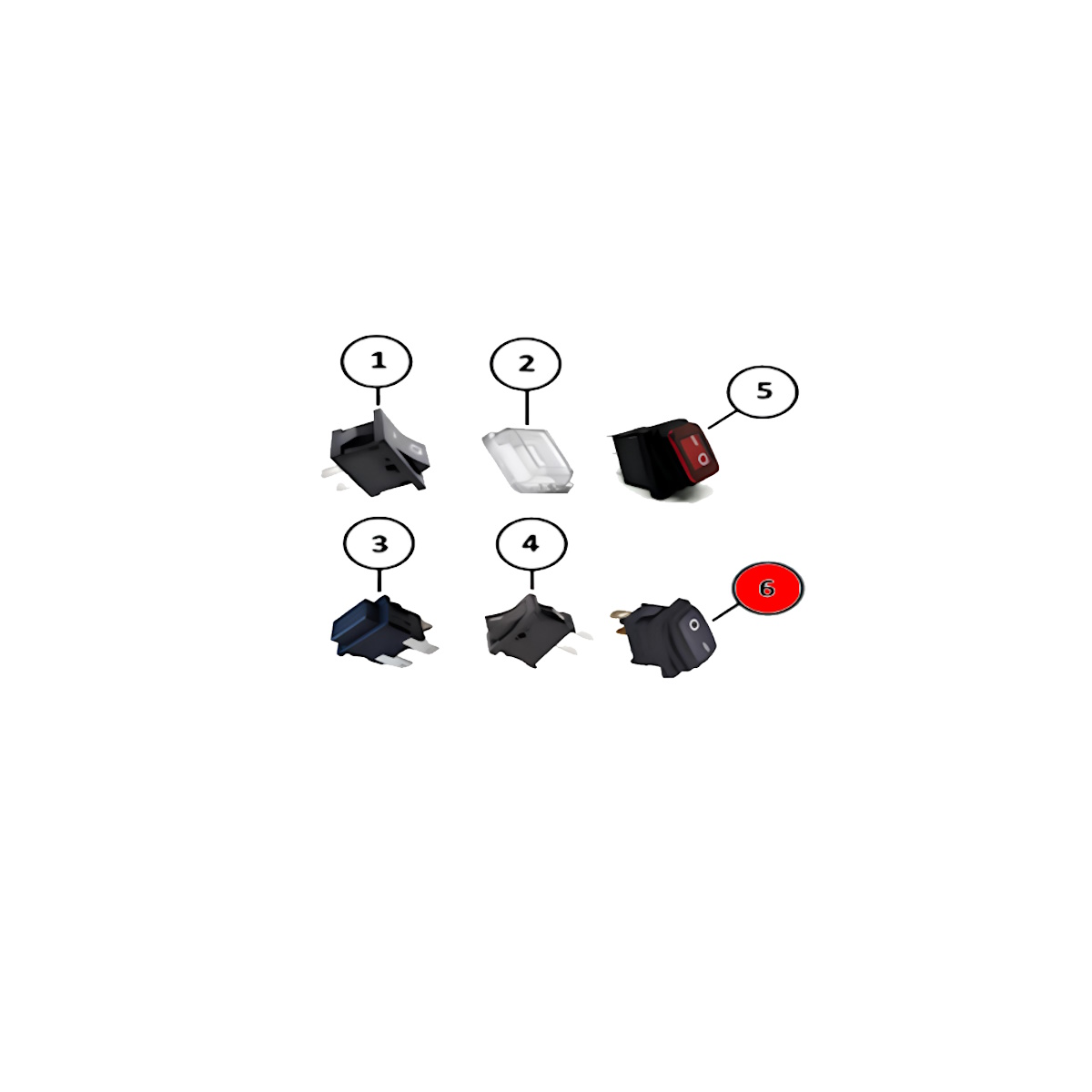

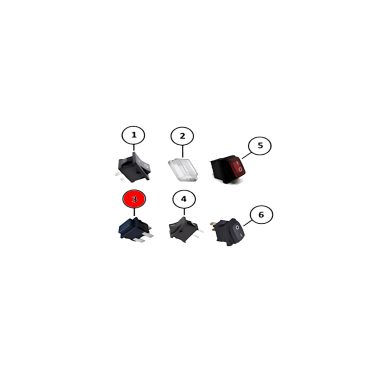

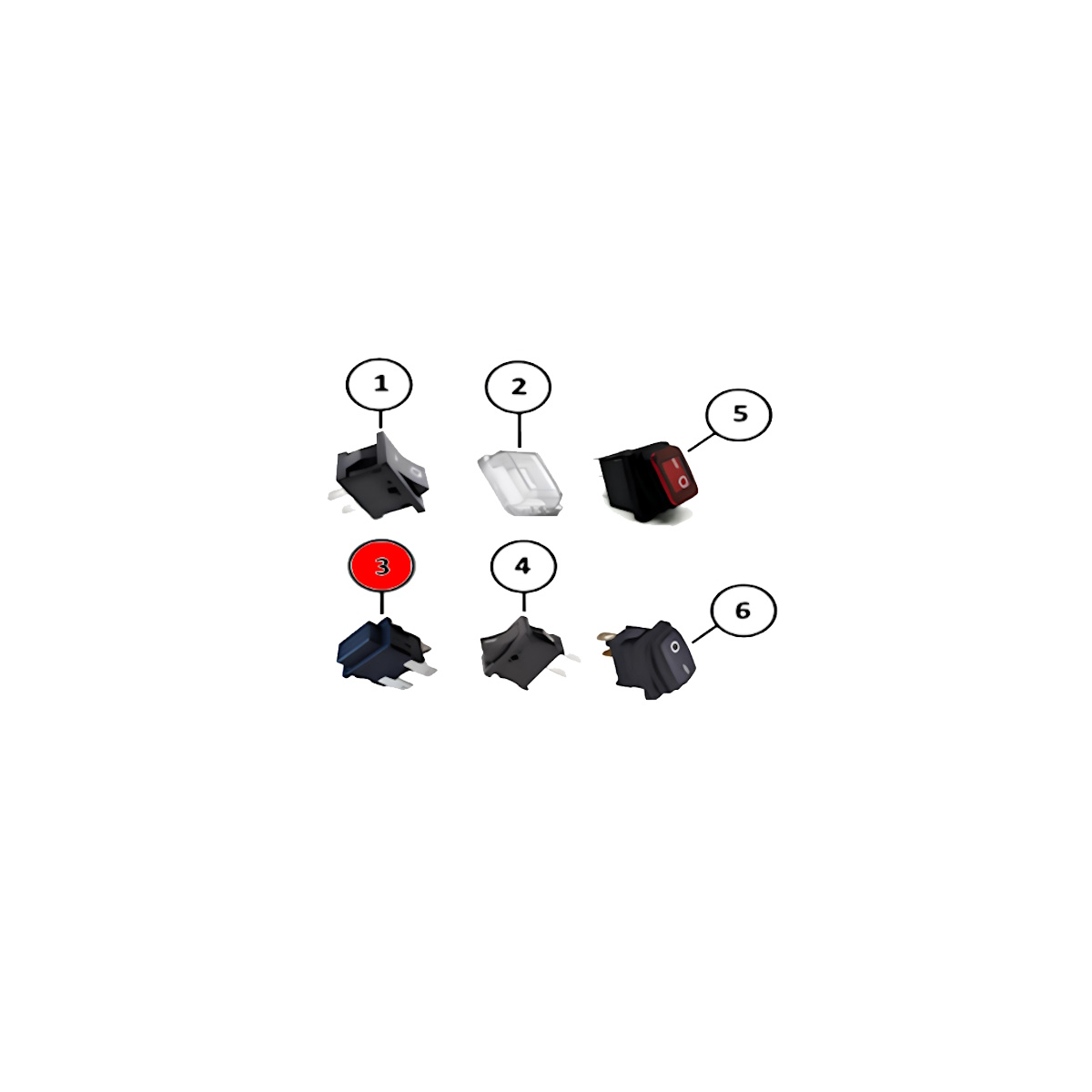

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-012-036 Druckschalter, schwarz, unbeleuchtet Ein / Aus

NAO-012-036

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-038-037 Druckschalter, schwarz, Ein-Aus-Ein

NAO-038-037

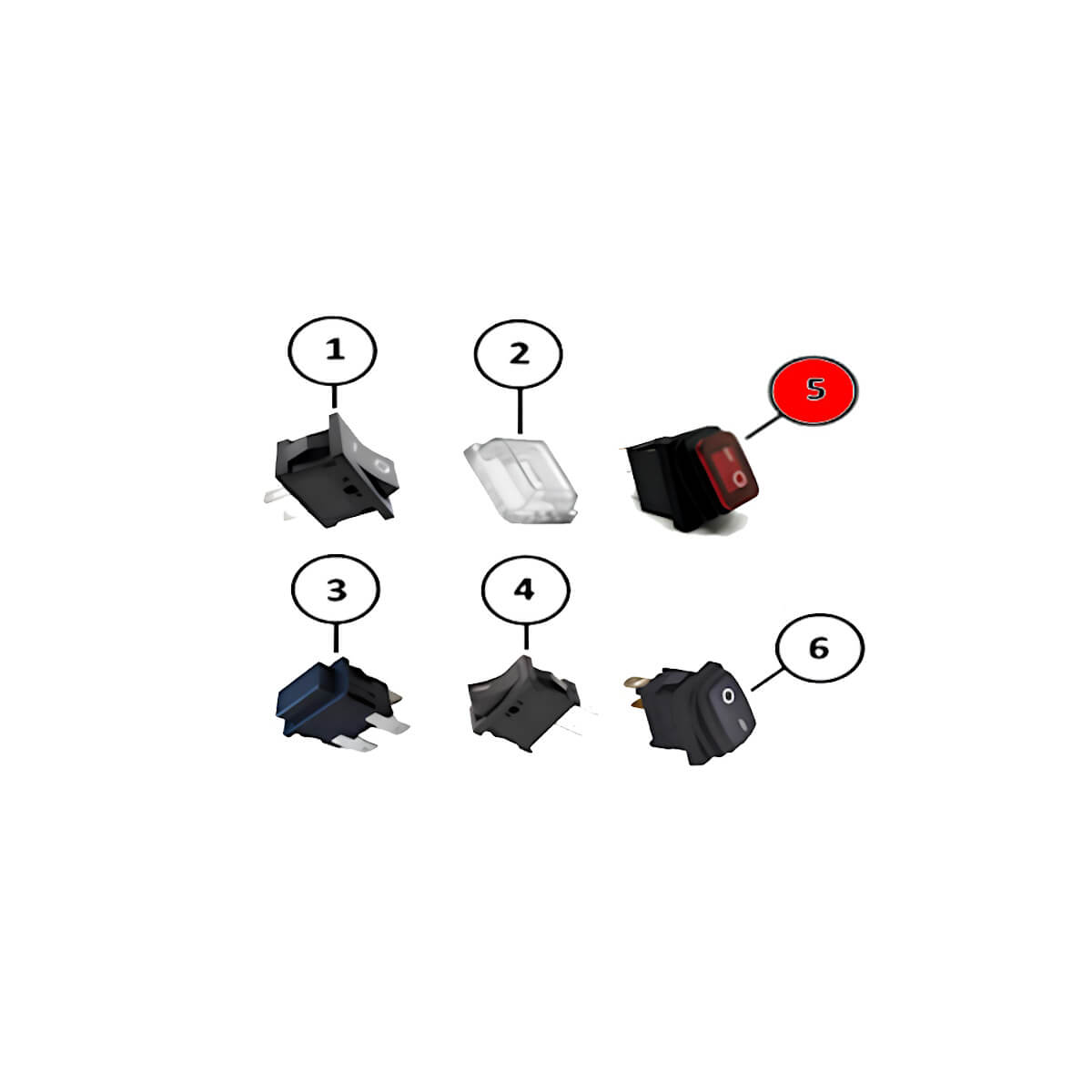

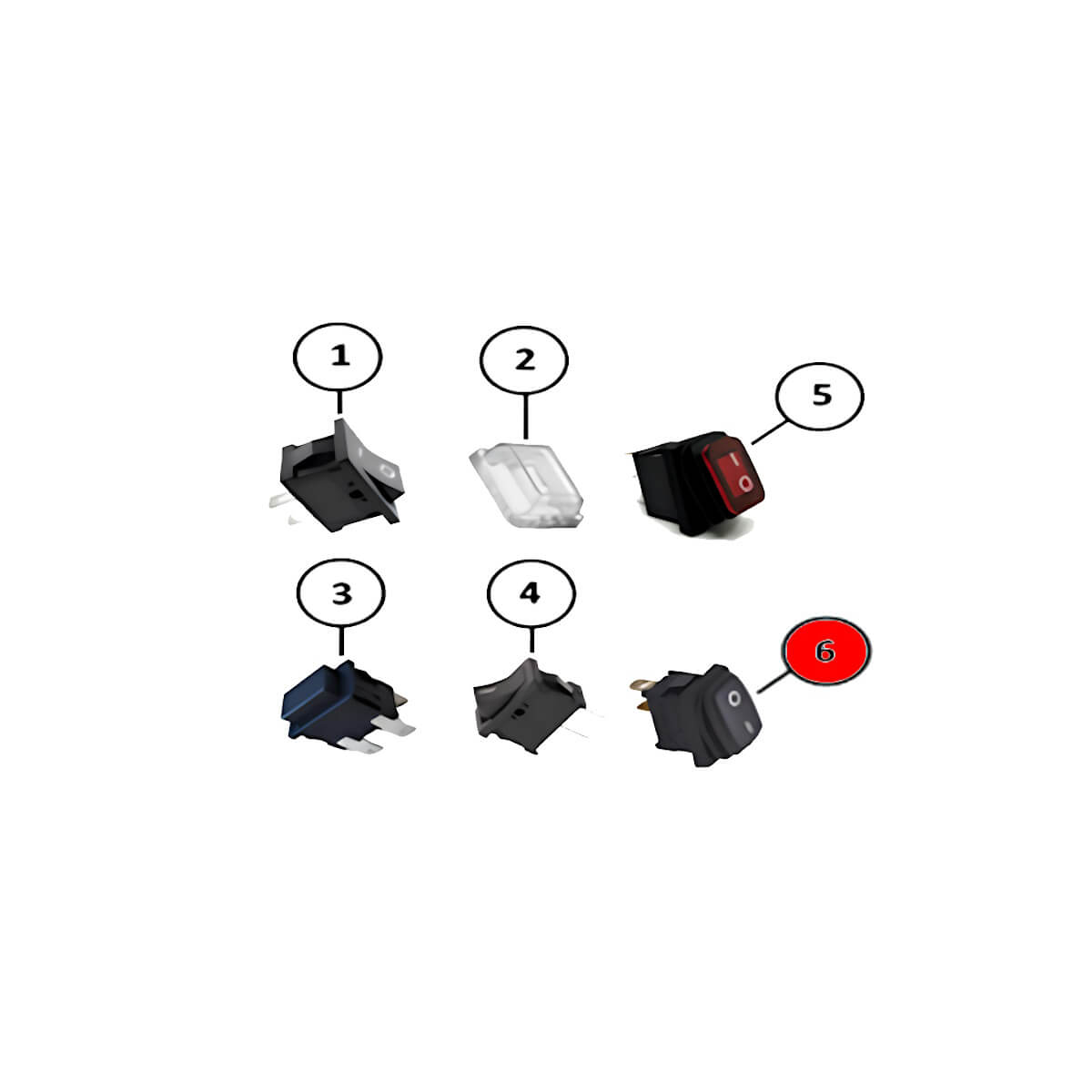

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-039-038 Wippschalter, Ein-Aus, rot, beleuchtet

NAO-039-038

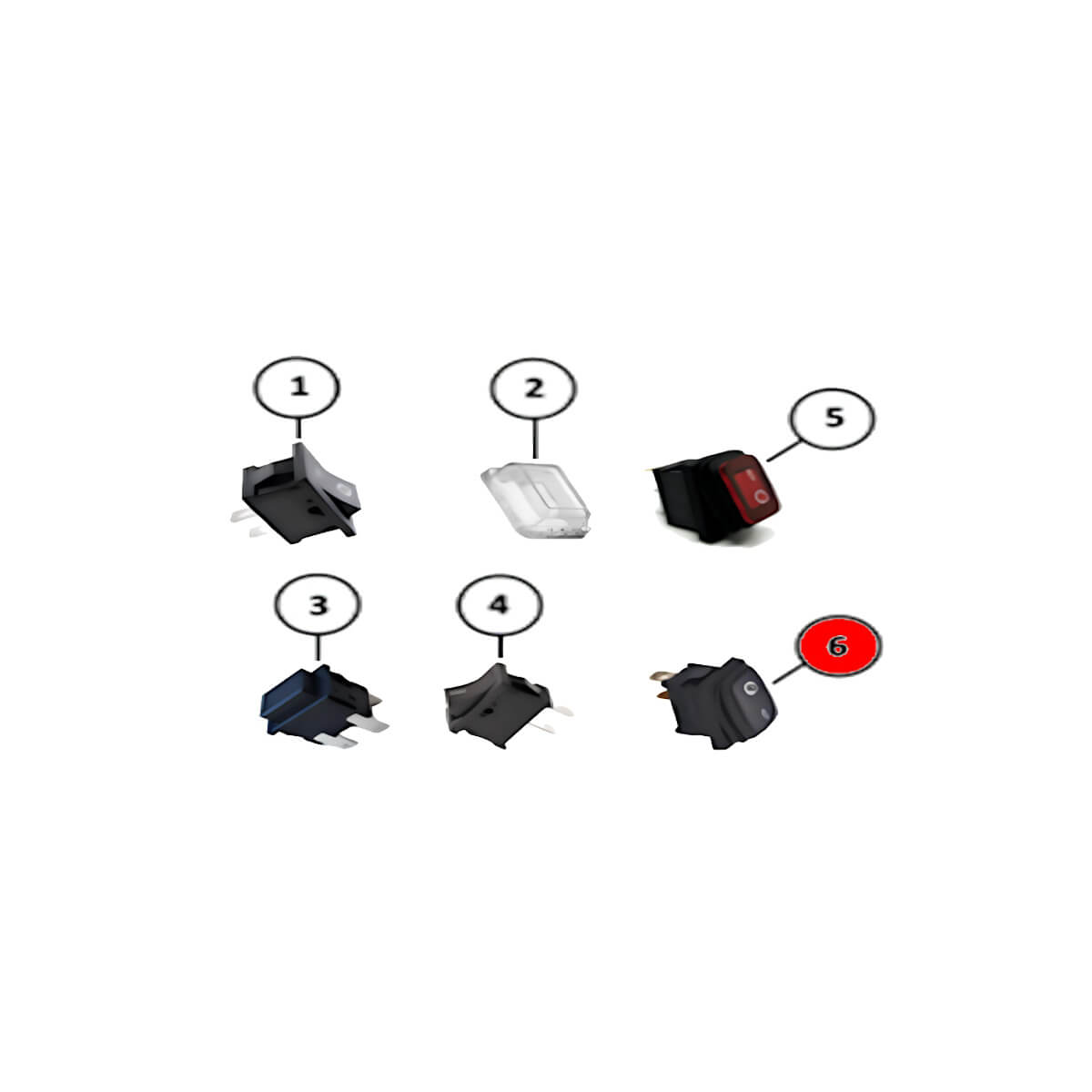

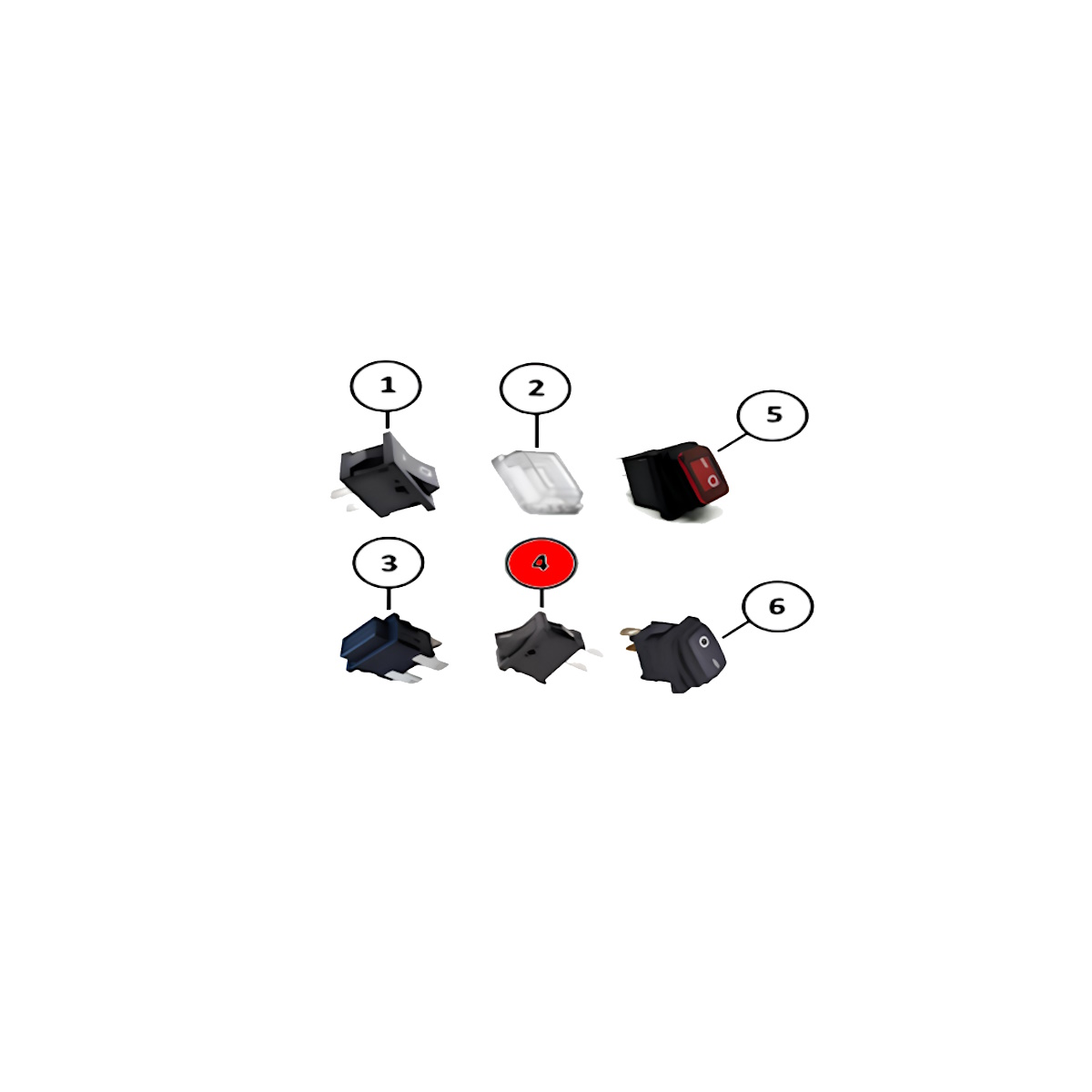

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-040-039 Wippschalter, Ein-Aus, schwarz, unbeleuchtet

NAO-040-039

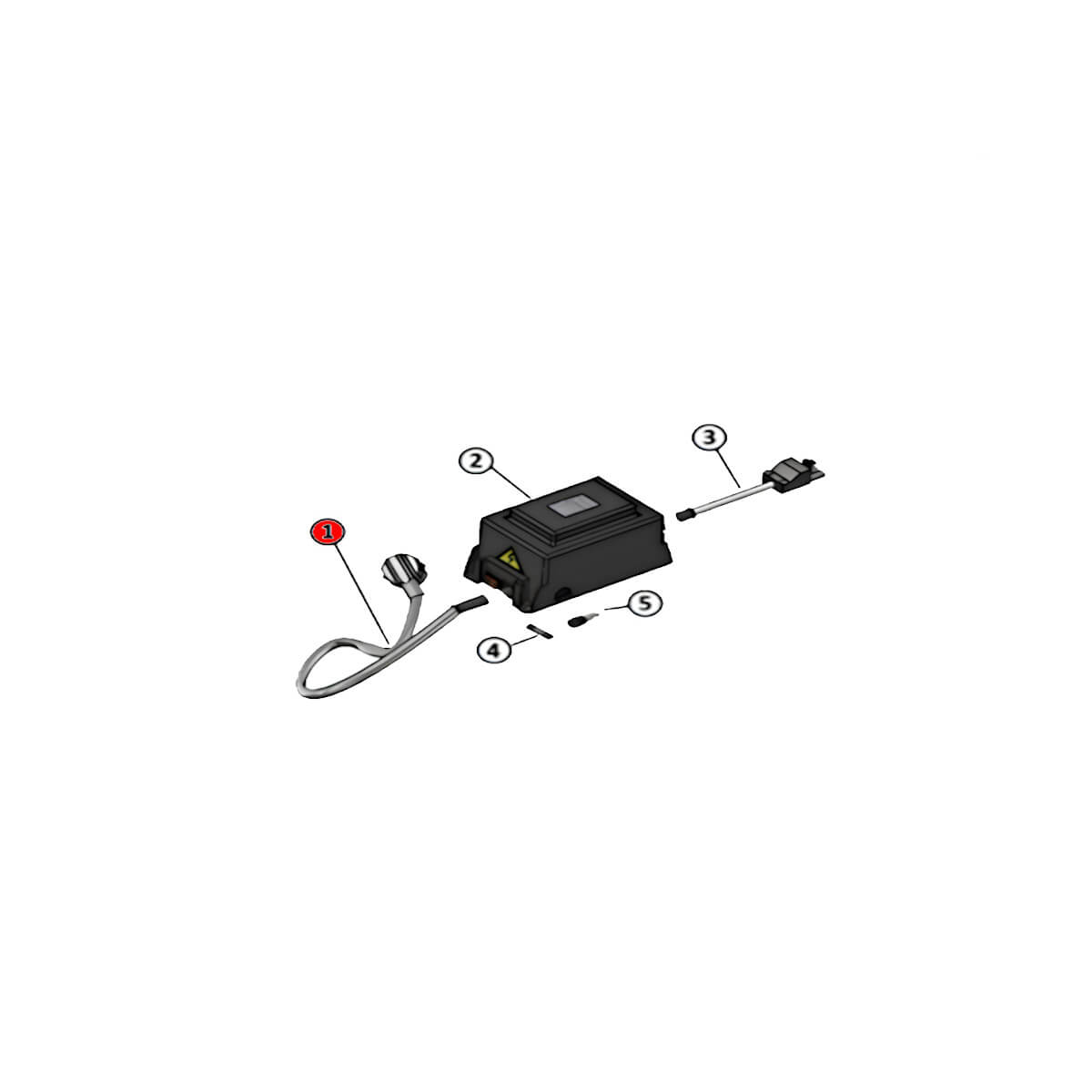

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-041-040 Kabel mit Stecker Länge: 1 Meter

NAO-041-040

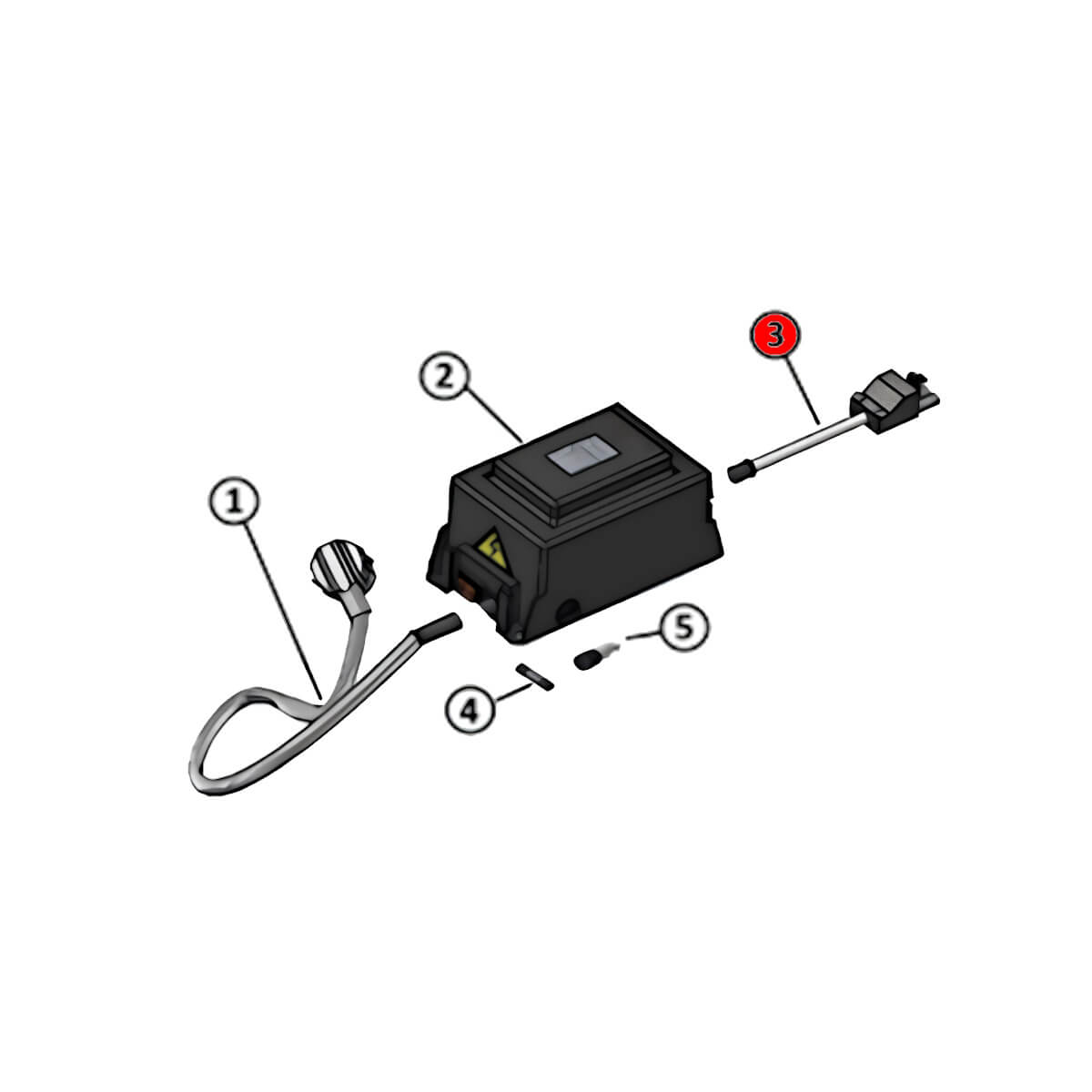

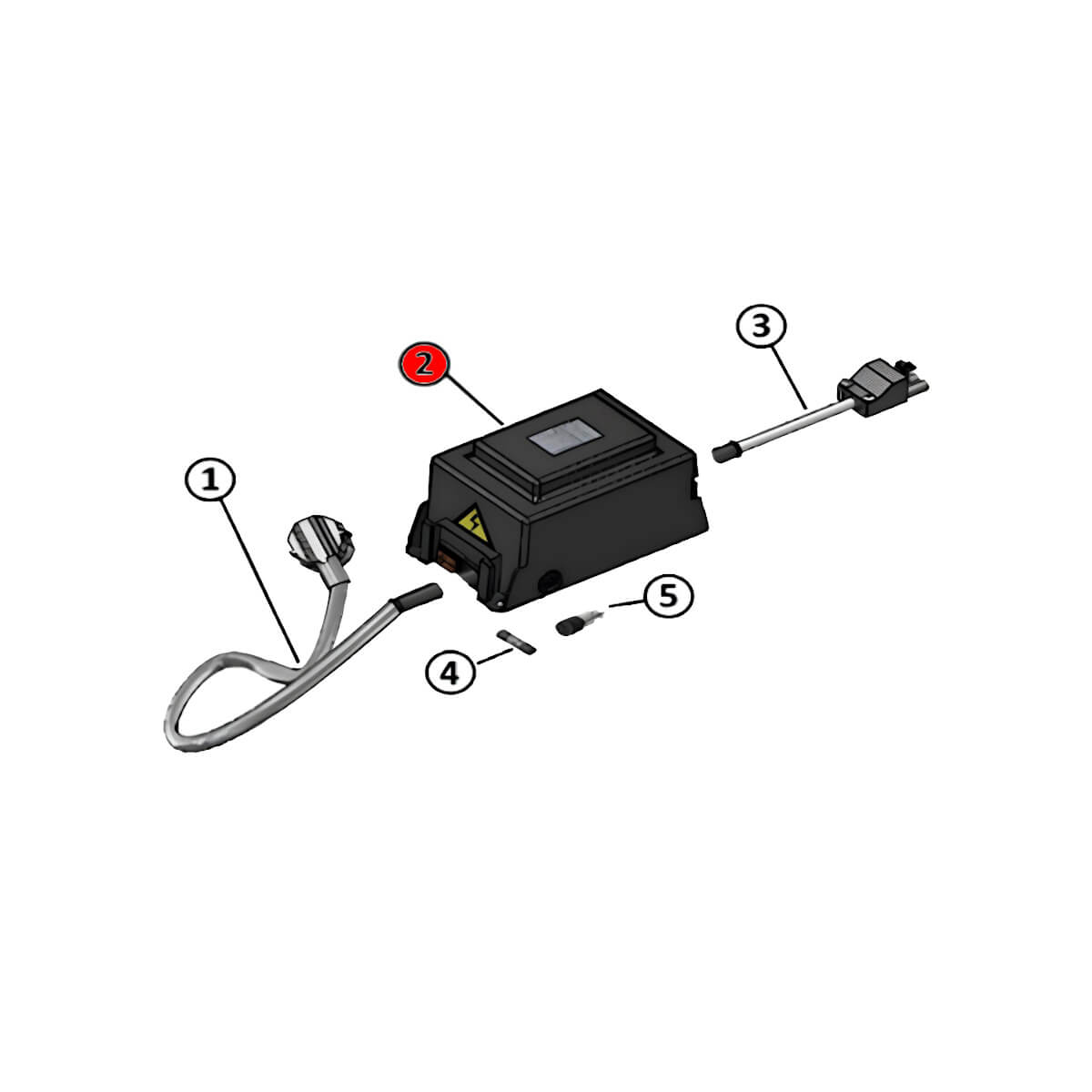

Ersatzteil Dönermesser für JET 80 Naomi – Artikel-Nr. NAO-042-041 Trafo, 18 VDC 6,3 A 230V 50 Hz.

NAO-042-041

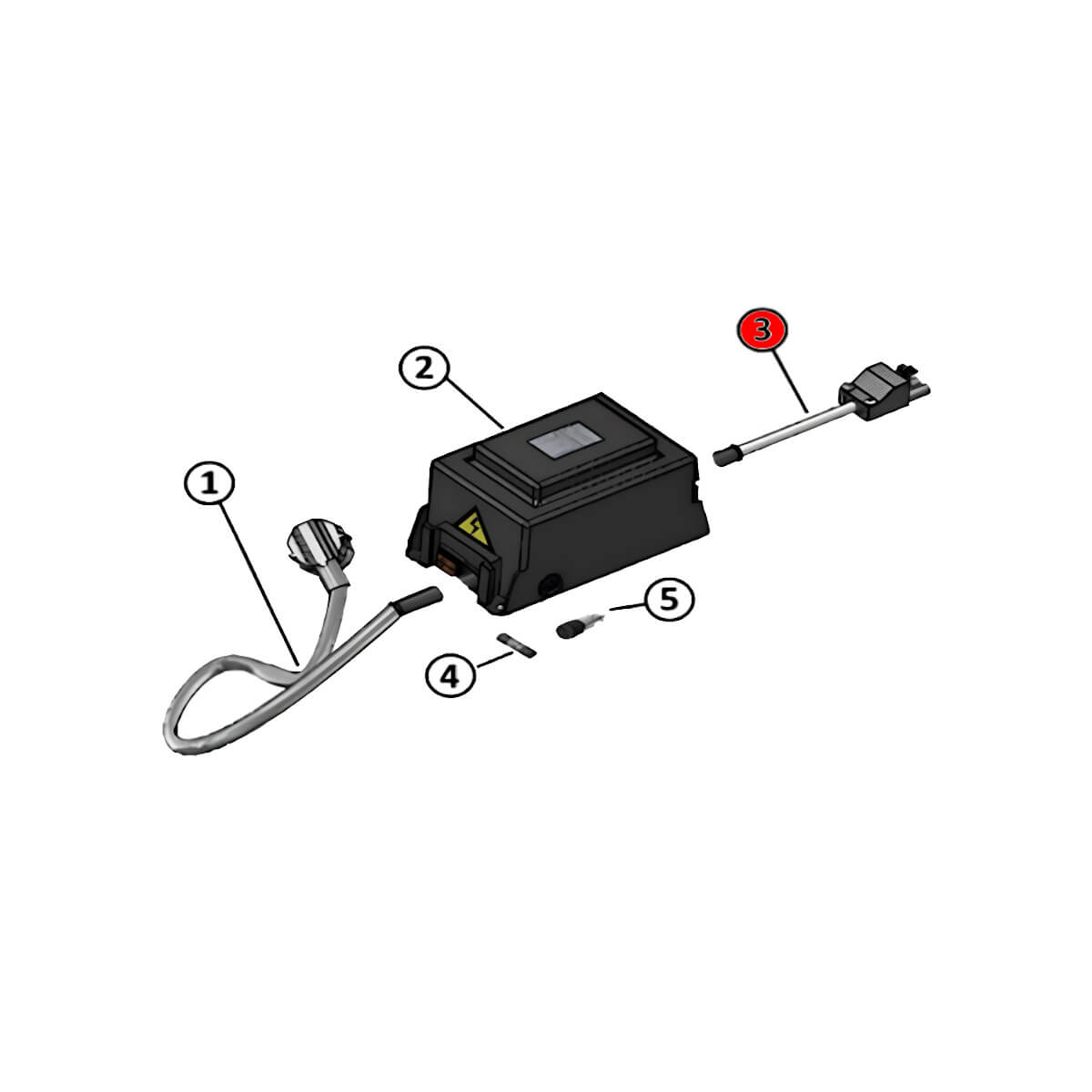

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-043-042 Kabel Stecker weiblich 30 cm

NAO-043-042

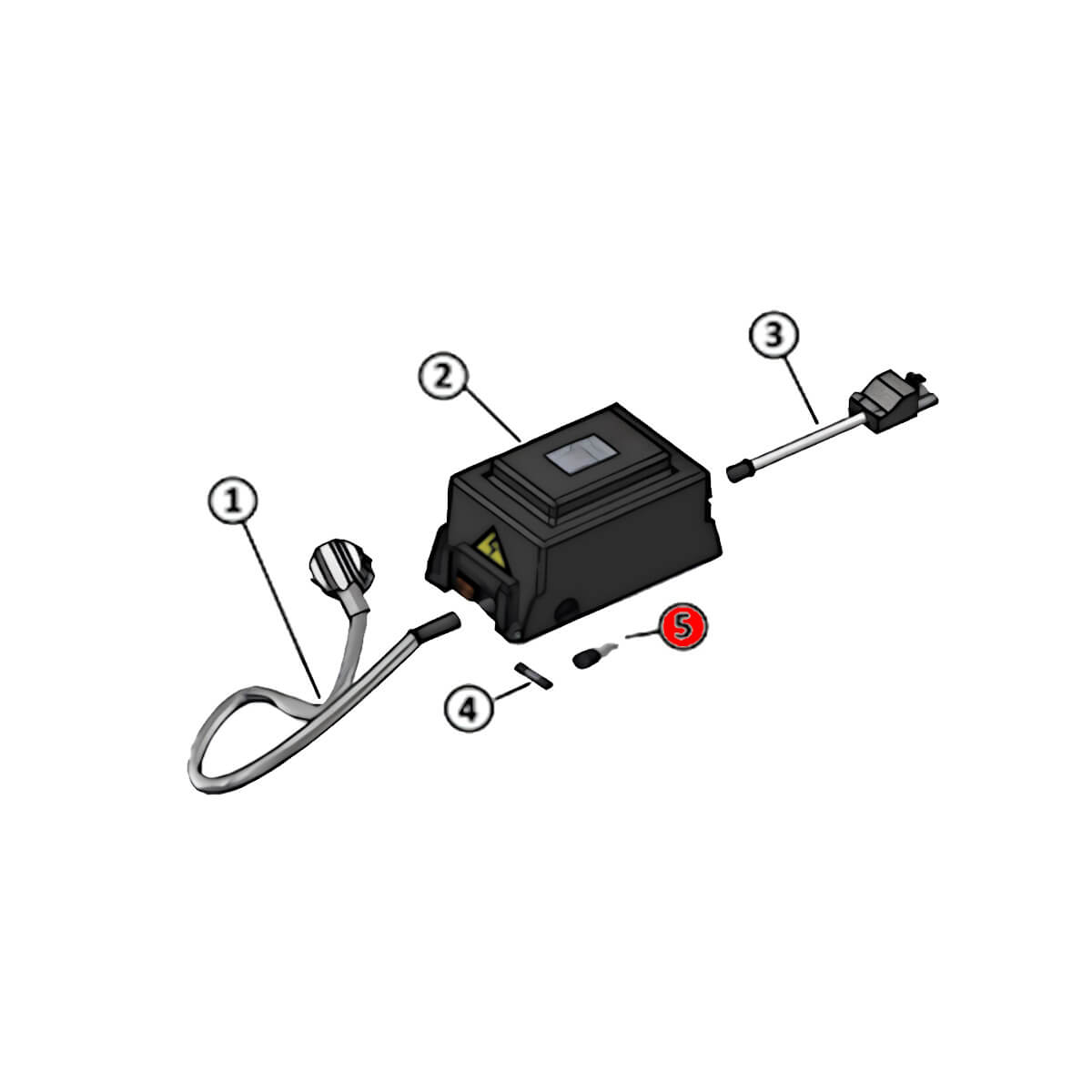

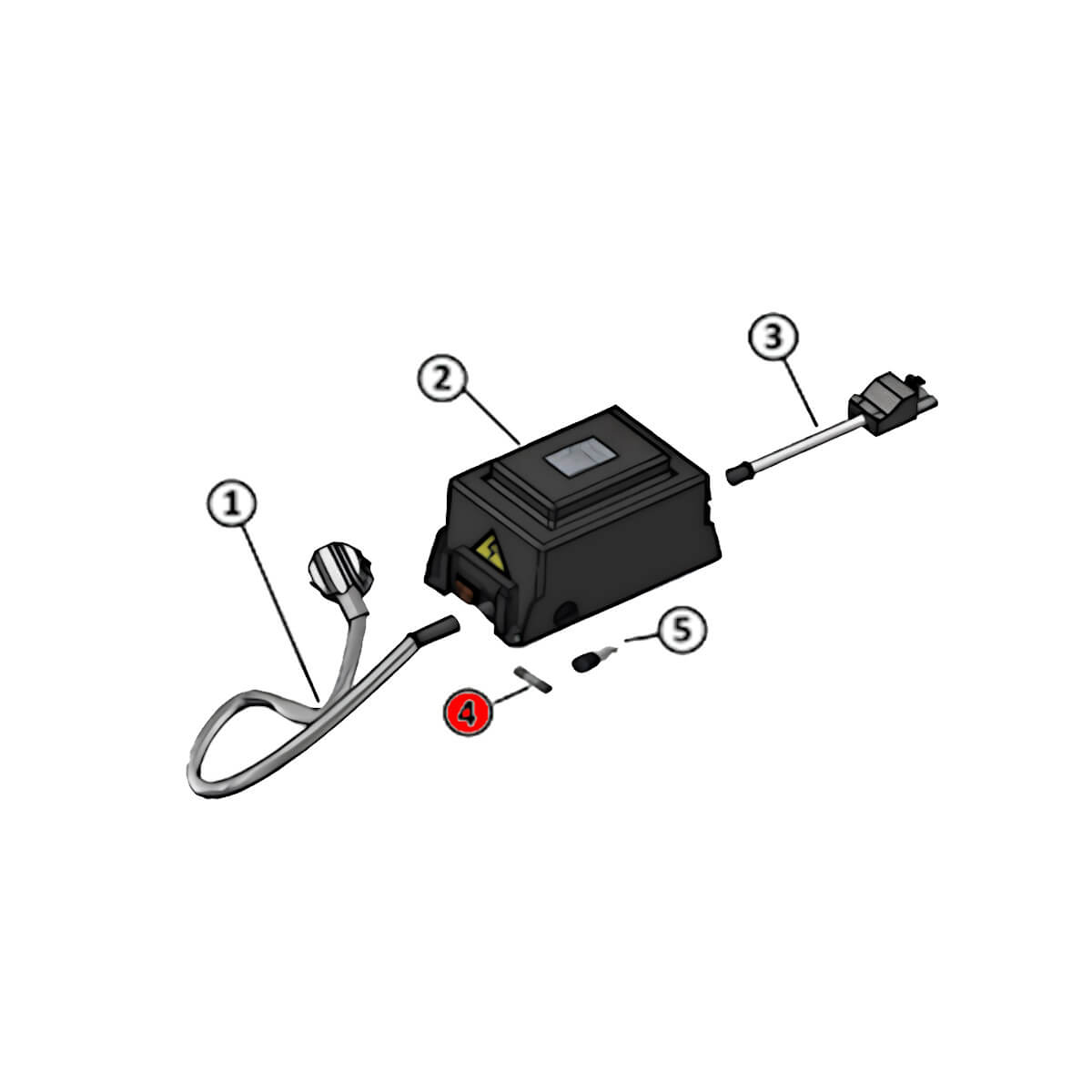

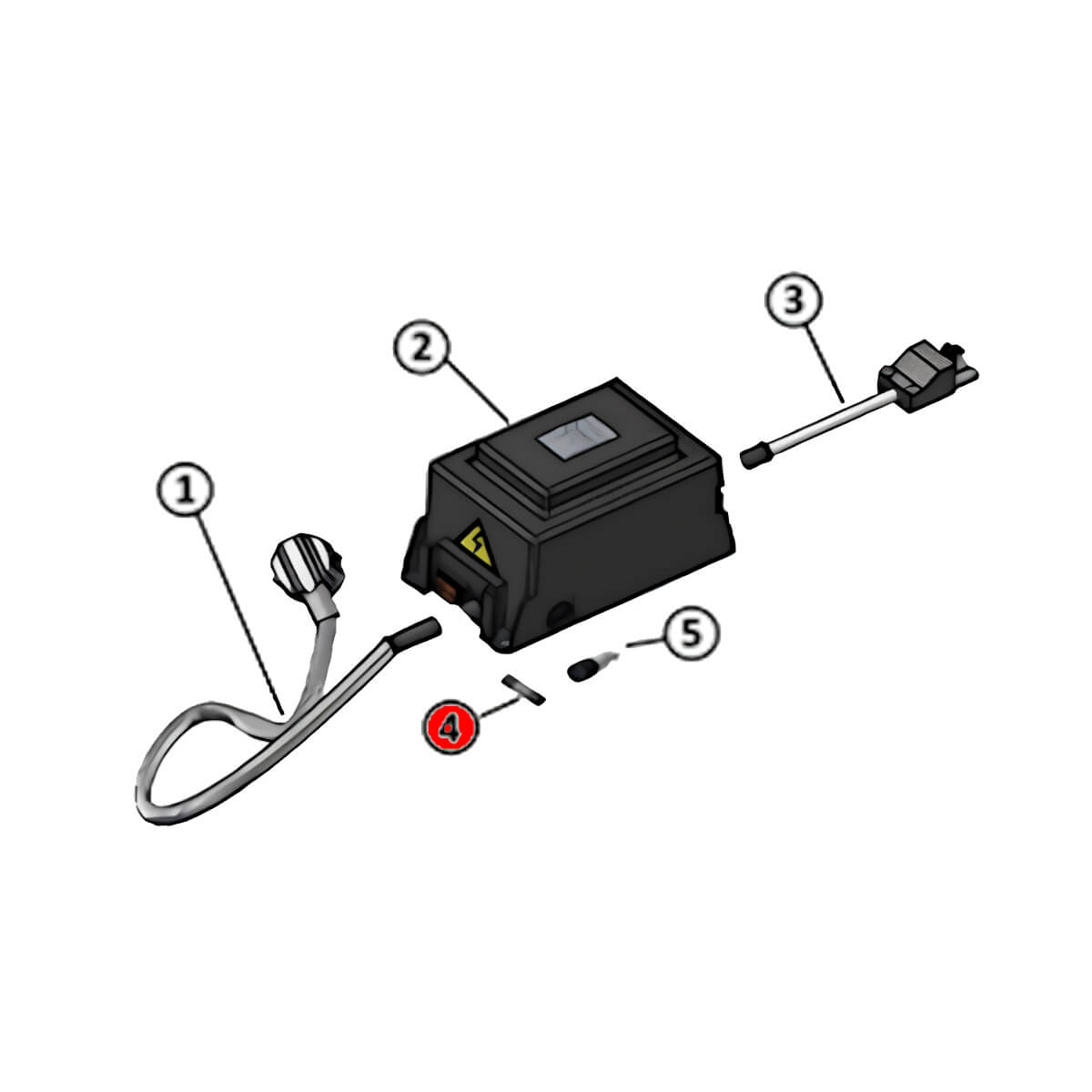

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-016-043 Glasrohrsicherung 5*20 mm (6,3A)

NAO-016-043

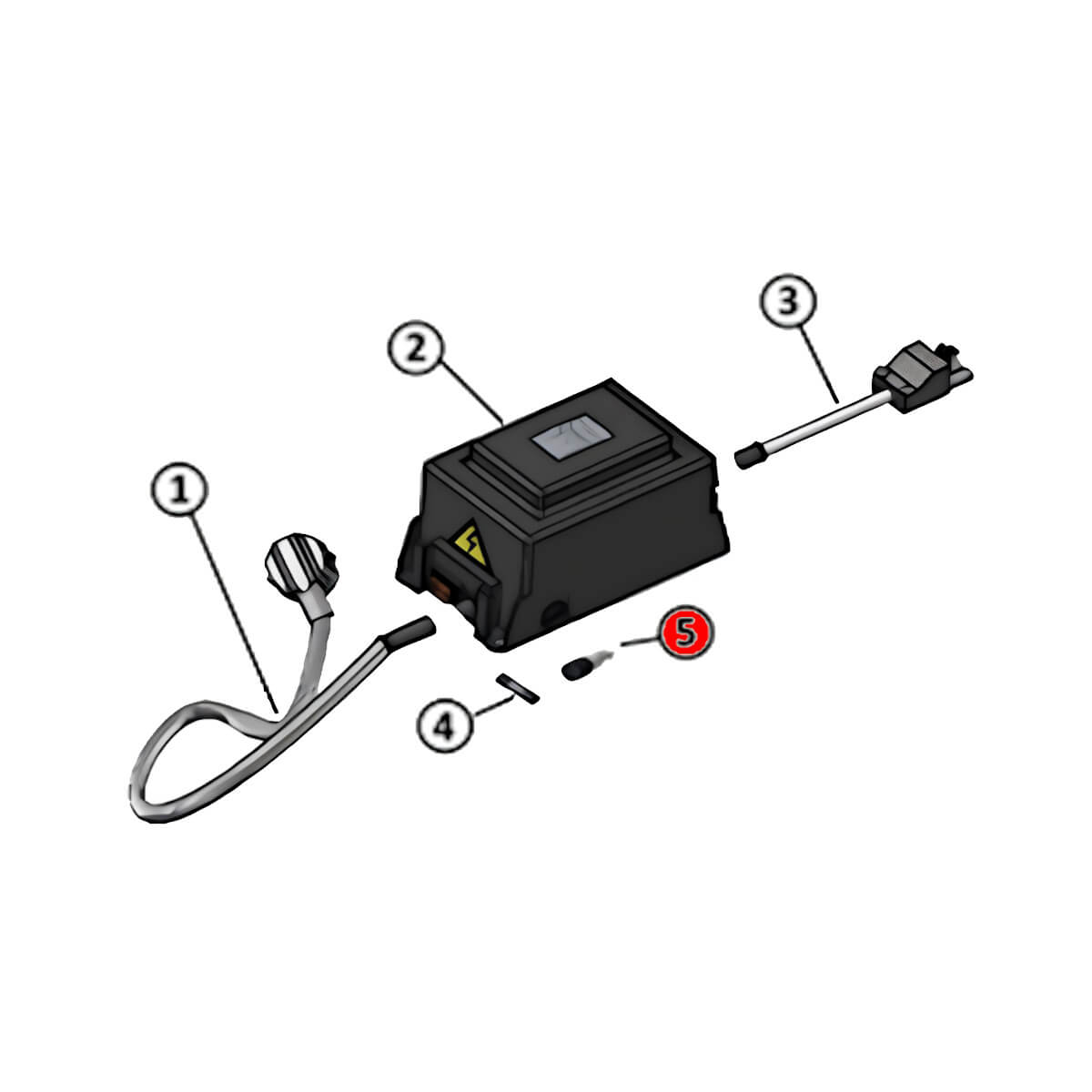

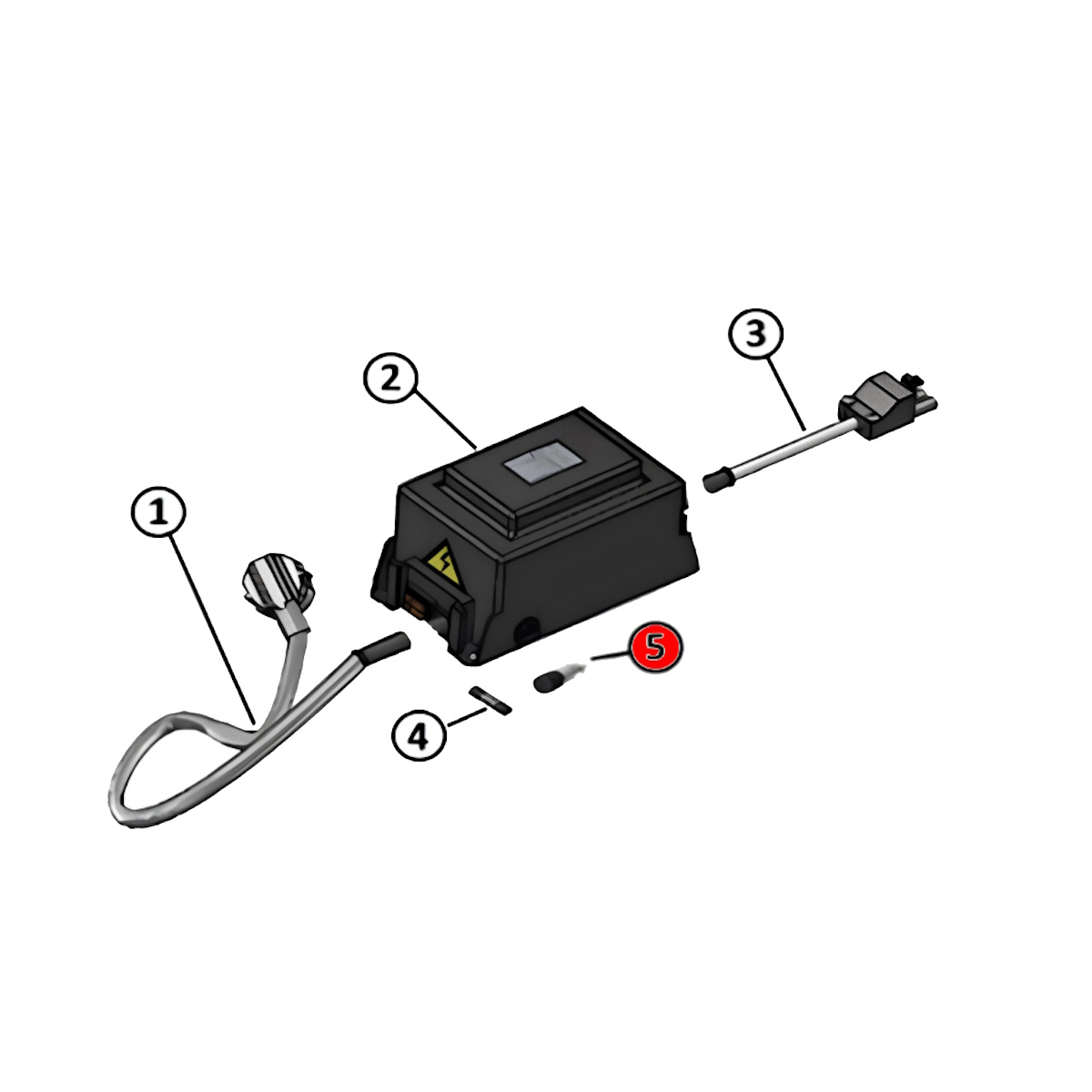

Ersatzteil Döner Messer für JET 80 Naomi – Artikel-Nr. NAO-045-044 Sicherungshalter vom Tischnetzteil

NAO-045-044

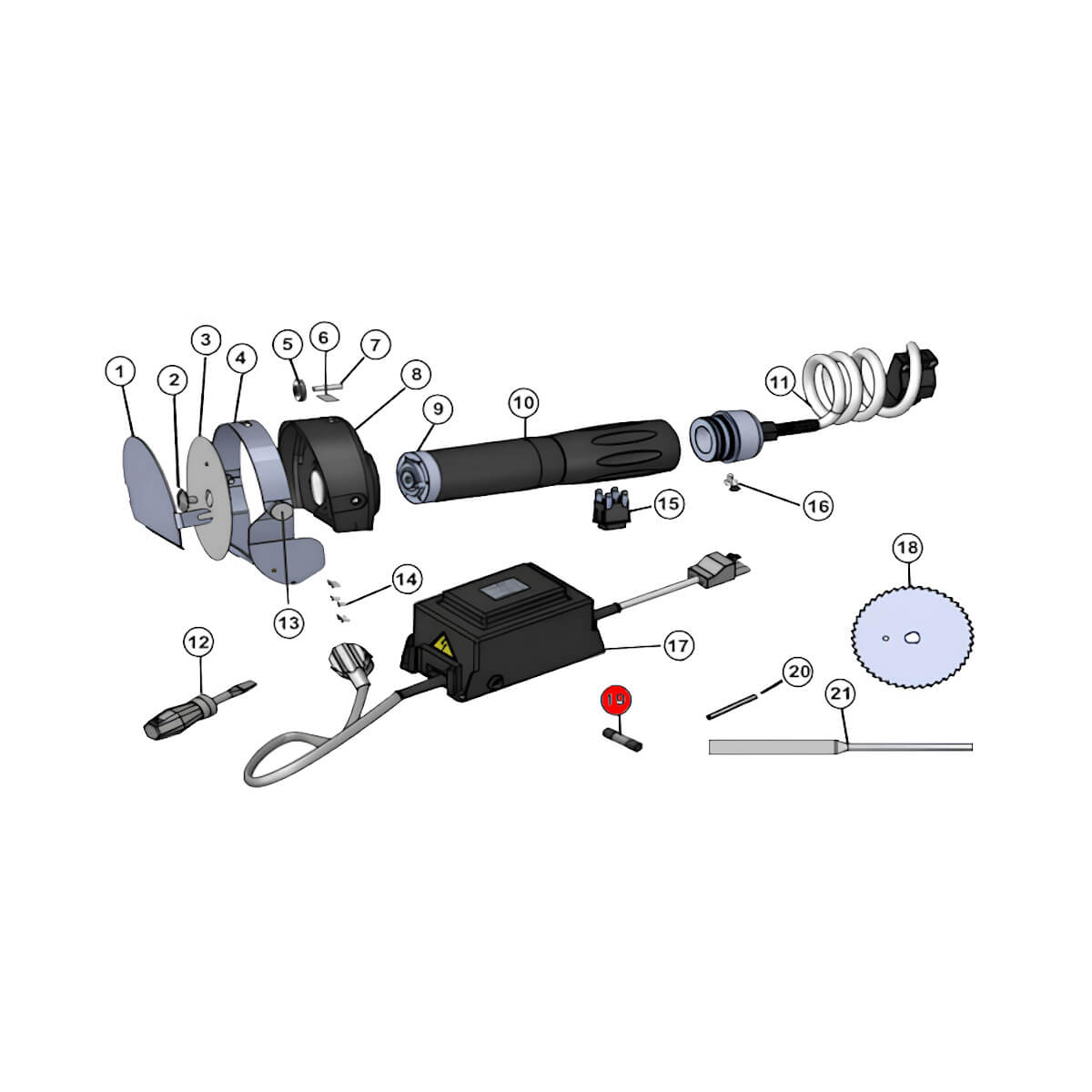

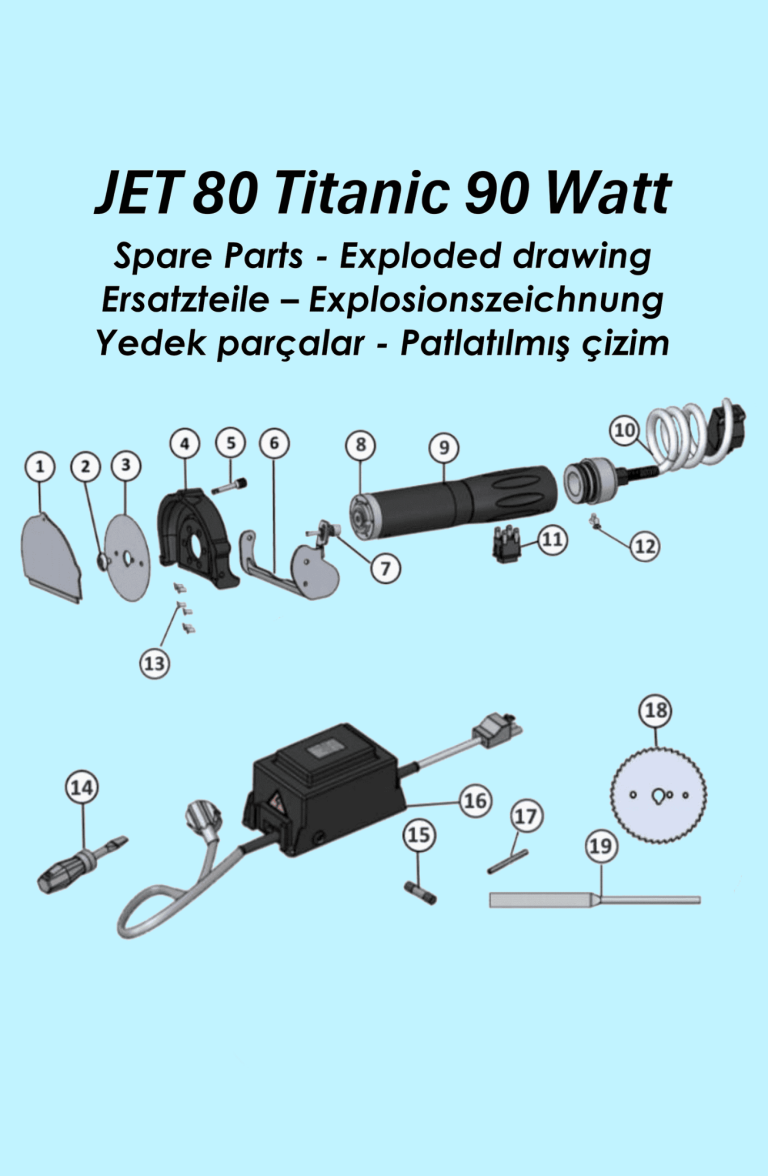

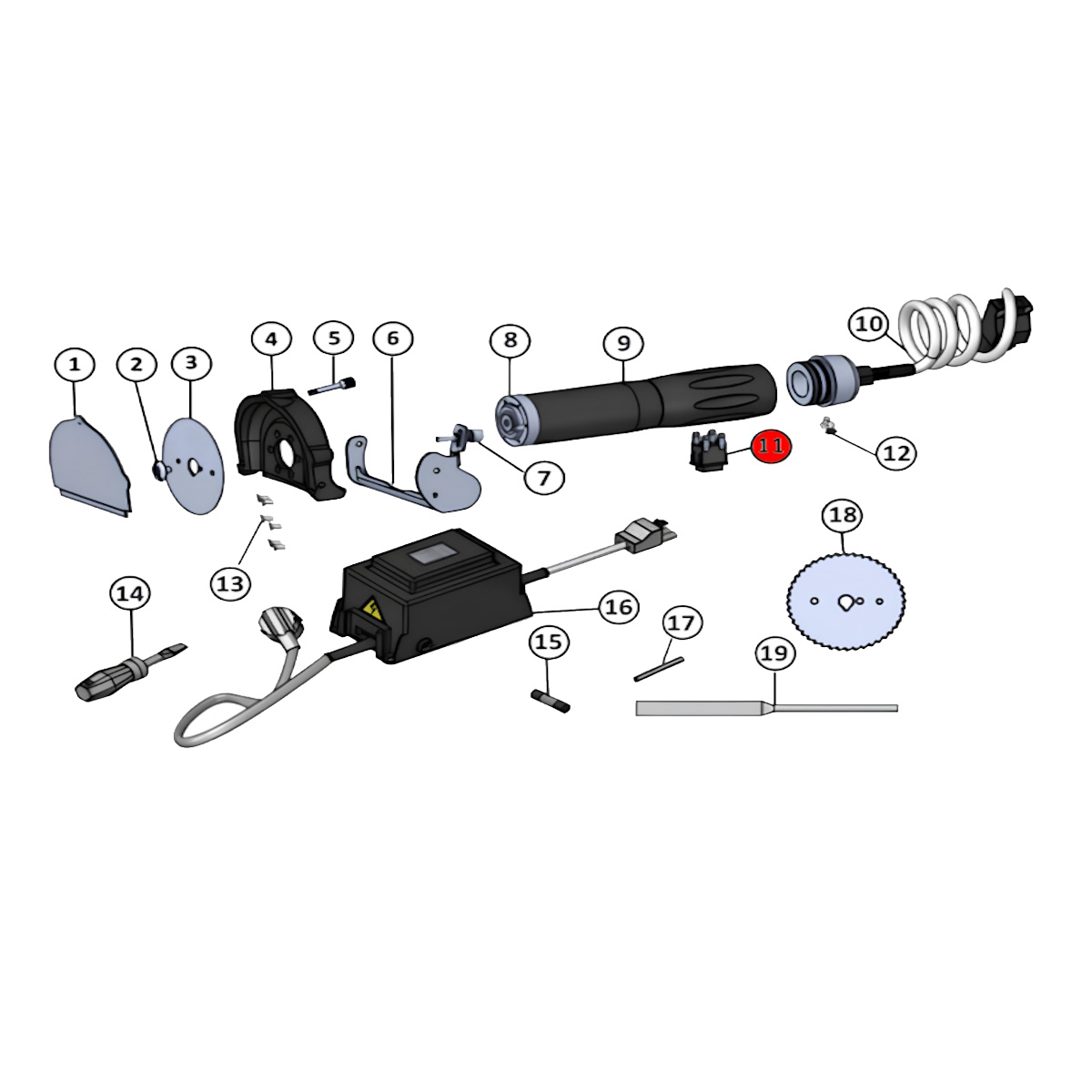

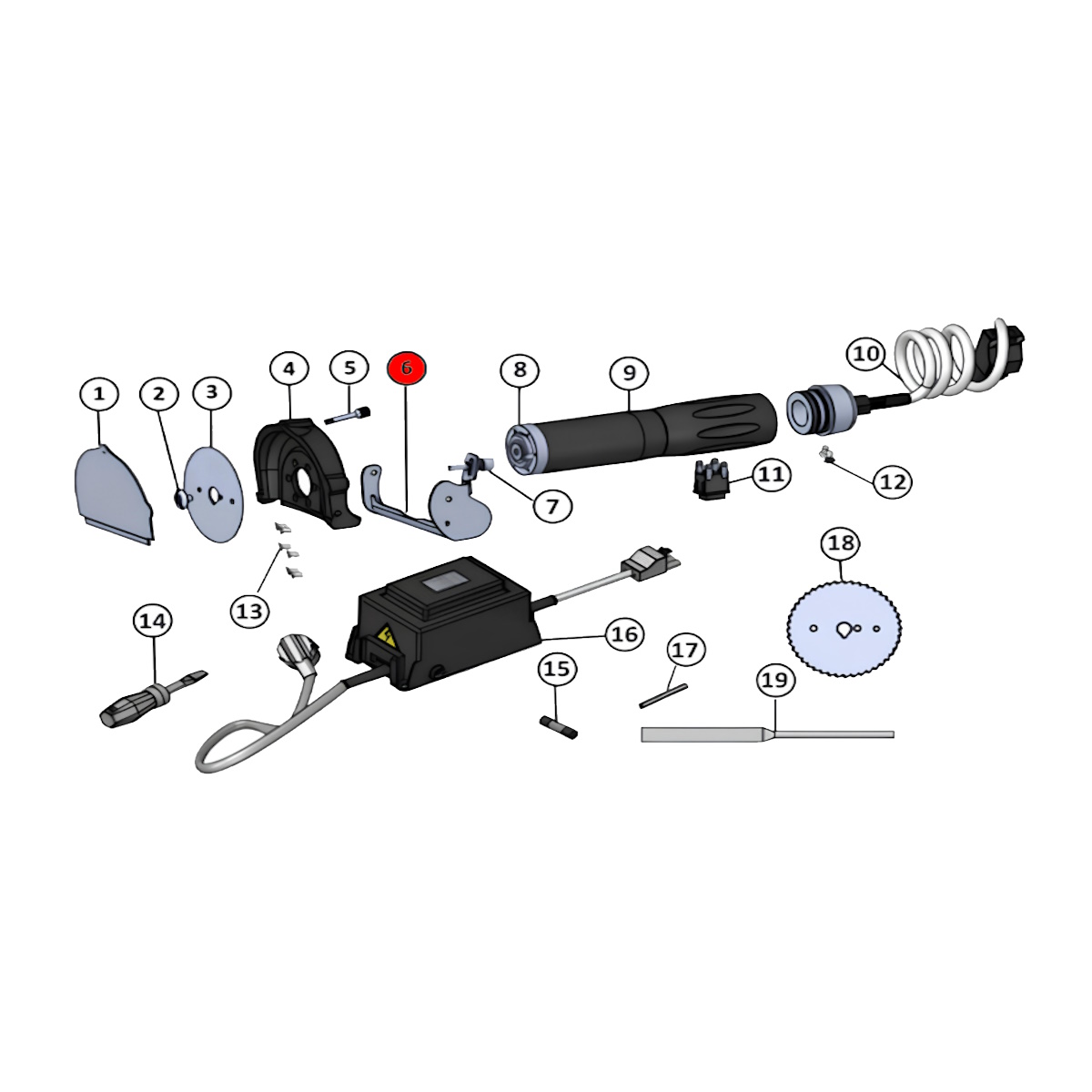

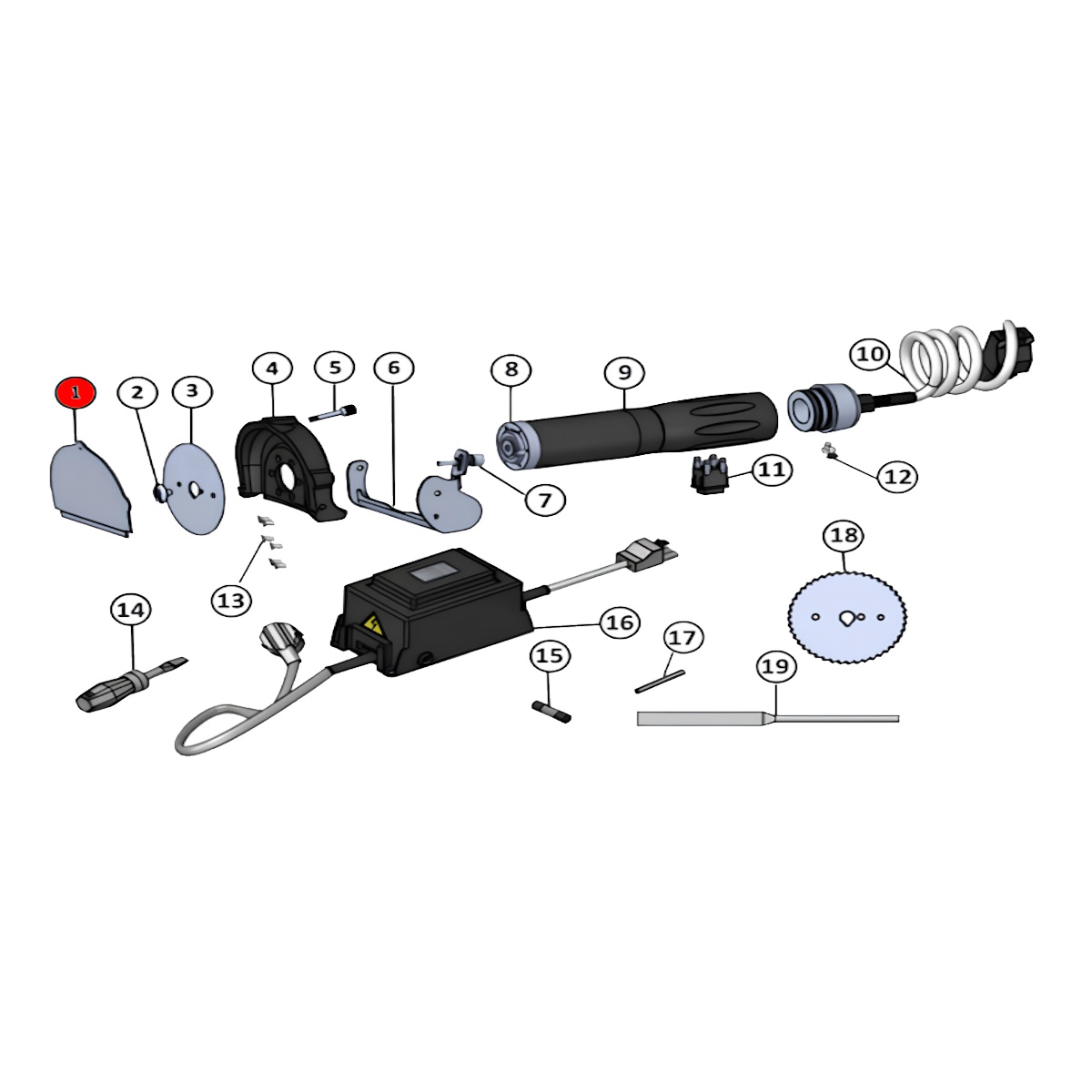

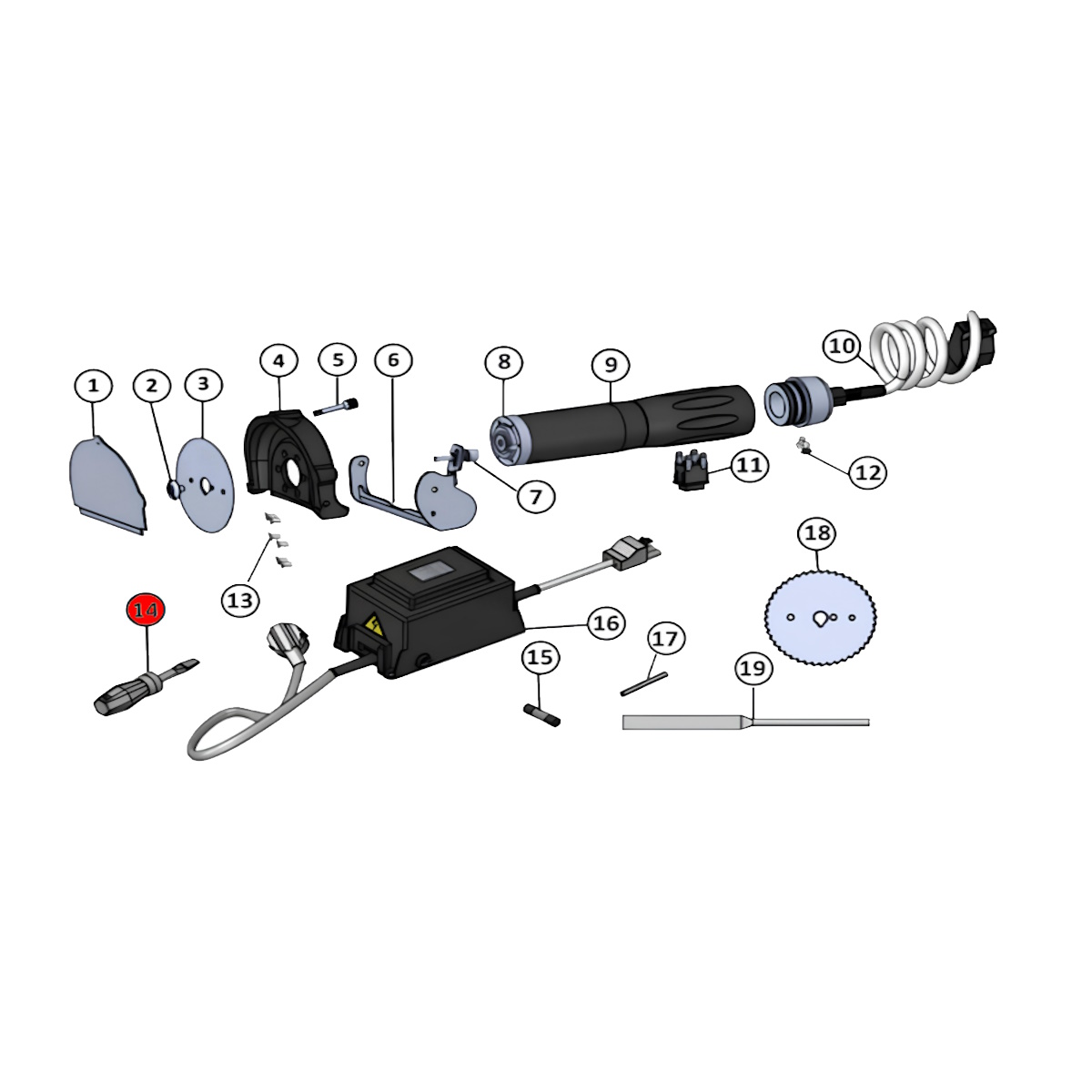

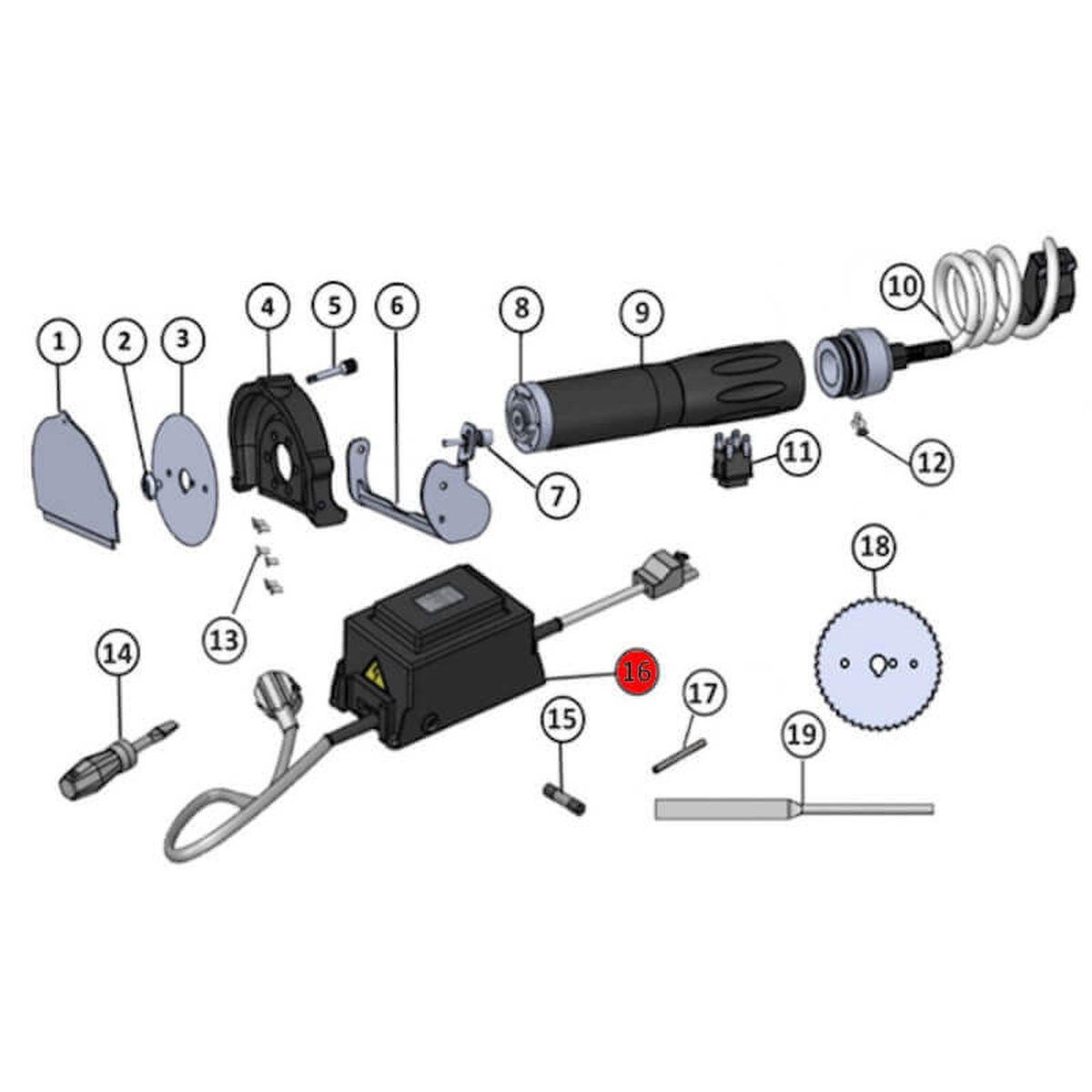

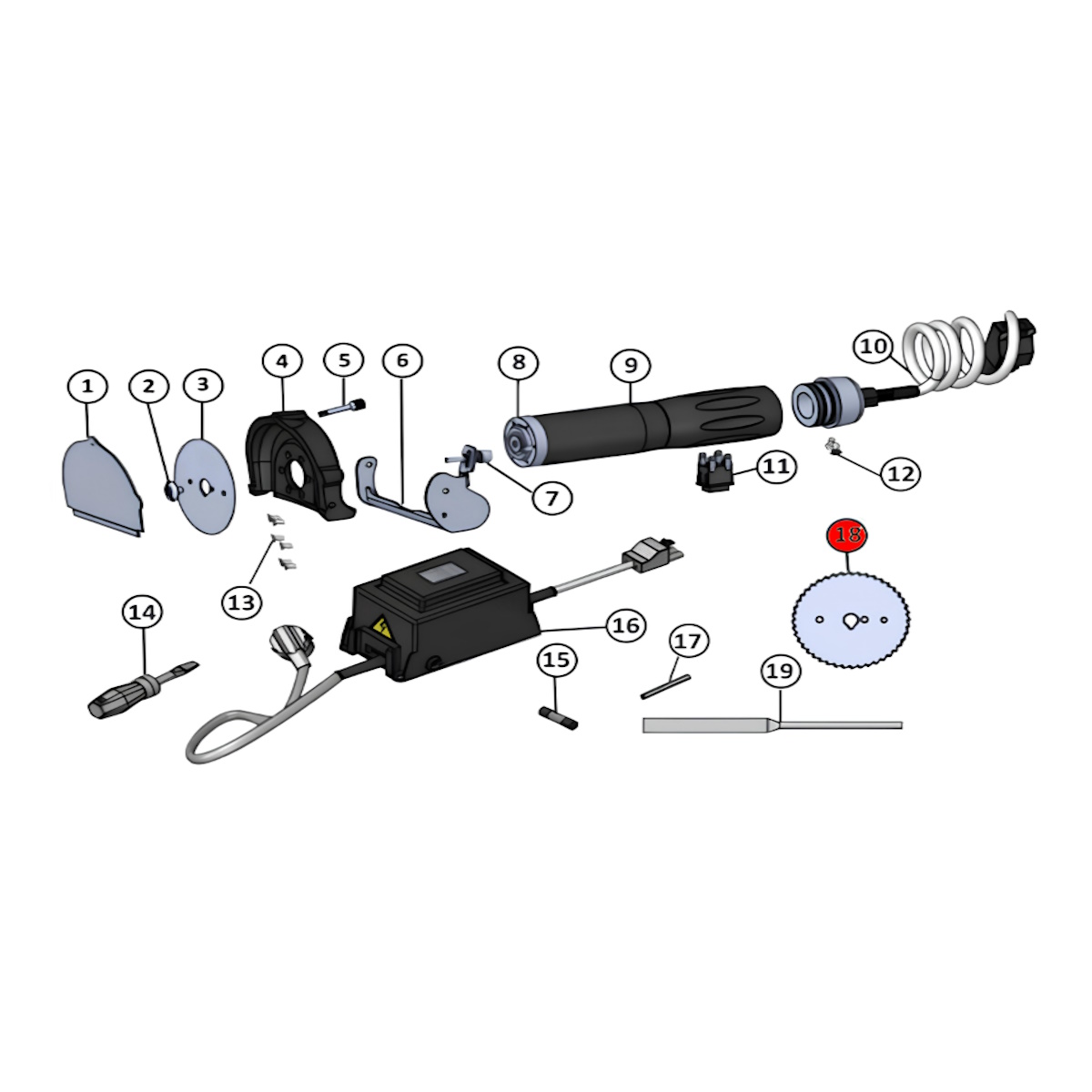

Ersatzteil-Explosionszeichnung
für das Dönermesser JET 80 Titanic 90 Watt

Diese technische Übersicht zeigt alle Einzelteile des Geräts inklusive Klingen, Motor und Gehäuseteilen. Ideal für Wartung, Reparatur oder Ersatzteilbestellung. Die Zeichnung unterstützt Gastronomiebetriebe und Serviceteams bei der schnellen Identifikation benötigter Komponenten.

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-001-001Deckel für Messergehäuse Ø 80mm

TIT-001-001

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-002-002 Flachkopfschrauben m. Schlitz, Kopf Ø 15 mm M5

TIT-002-002

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-003-003 Rundmesser (Glatt) Außen: Ø 80 mm

TIT-003-003

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-003-003 Messer Kopfgehäuse

TIT-004-004

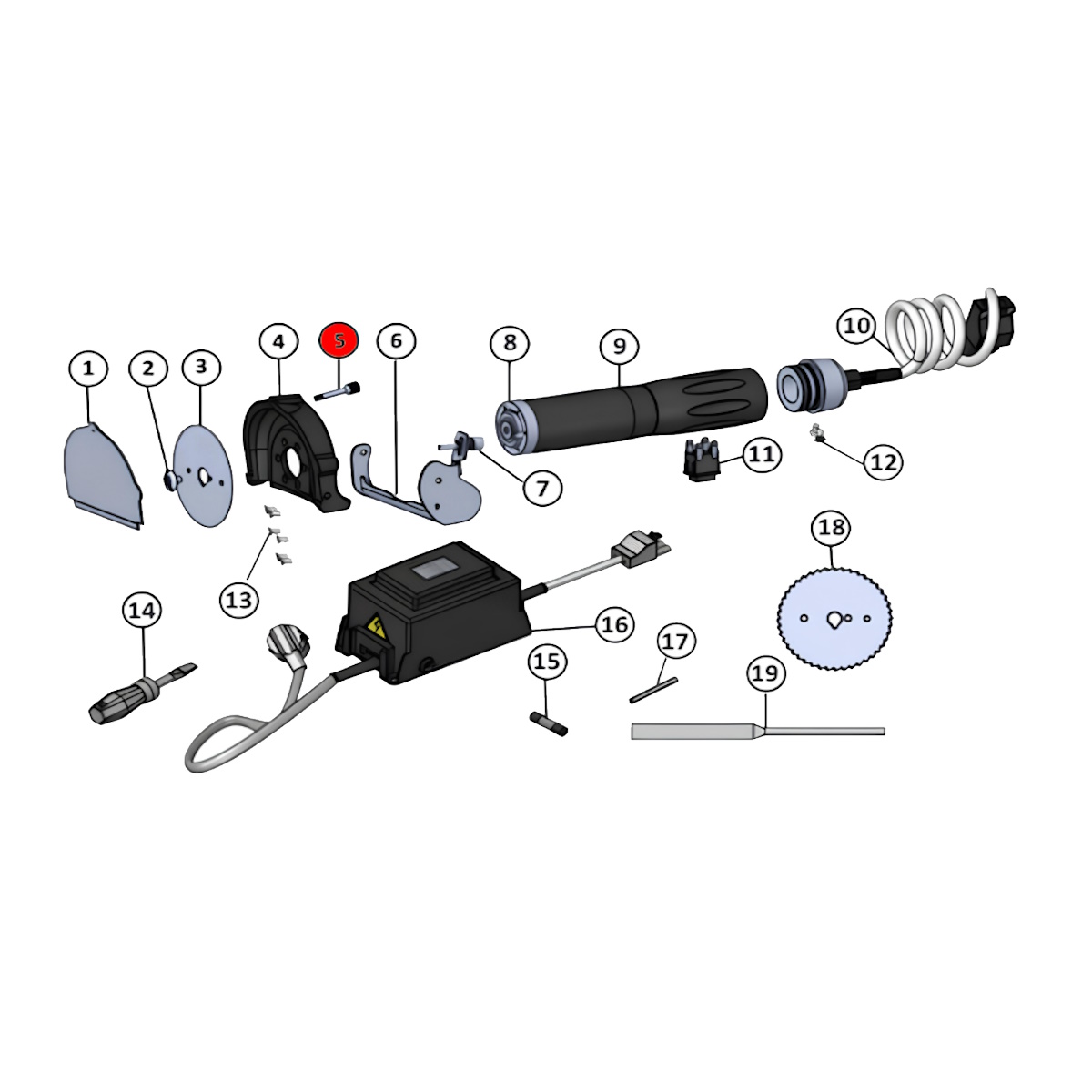

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-005-005 Deckelbefestigungsschraube

TIT-005-005

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-006-006 Verstell bügeln

TIT-006-006

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT -007-007 Einstellschraube

TIT -007-007

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT -007-007 Motor mit Getriebe 18 Volt 90 Watt

TIT-009-008

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-010-009 Gerader Griff

TIT-010-009

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-011-010 Anschlusskabel Satz

TIT-011-010

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-012-011 Wippschalter, Ein-Aus, rot, beleuchtet

TIT-012-011

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-013-012 Schraube M4x6 mm

TIT-013-012

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-014-013 Schraube M4x20 mm

TIT-014-013

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-015-014 Schlitz Schraubendreher

TIT-015-014

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-016-015 Sicherung 5*20 mm (6,3A)

TIT-016-015

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-017-016 Trafo Netzteil 18 VDC 6,3 A 230V 50 Hz.

TIT-017-016

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-018-017 Messer Halter Stift

TIT-018-017

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-019-018 Rundmesser Verzahnt Außen: Ø 80 mm

TIT-019-018

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-020-019 Schleiffeile.

TIT-020-019

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-021-020 Messerwelle innen 13 Ø mm

TIT-021-020

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-022-021 Wellendichtung

TIT-022-021

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-023-022 Orring

TIT-023-022

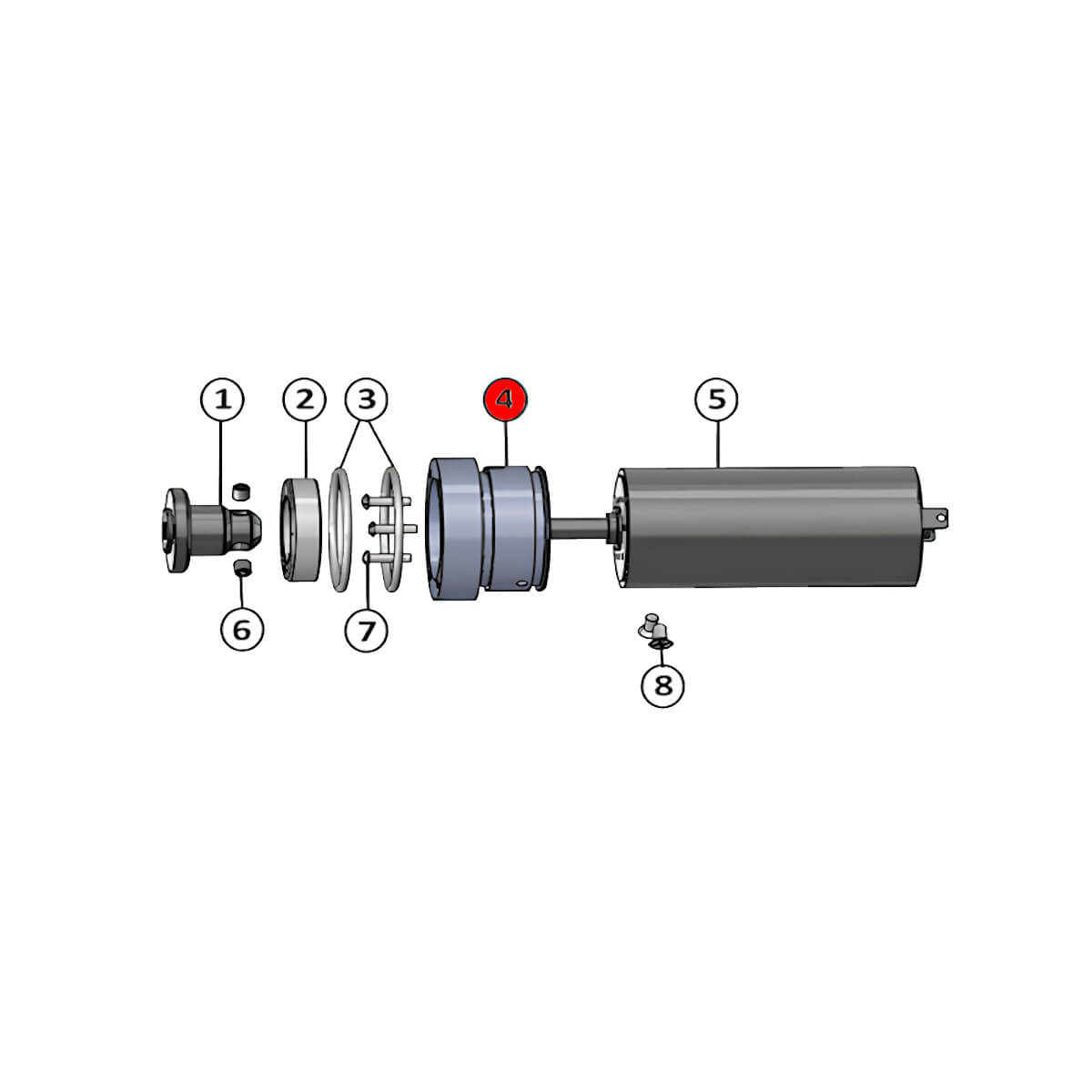

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-023-022 Motor Gehäuse

TIT-024-023

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-026-024 Motor 18 Volt 90 Watt

TIT-026-024

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-027-025 Marderschraube M3

TIT-027-025

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-028-026 Senkkopfschraube M2,5

TIT-028-026

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-029-027 Schraube M4

TIT-029-027

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-030-028 Orring

TIT-030-028

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-030-028 Kabel Satz Gehäuse

TIT-031-029

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-032-030 Knickschutz PG8

TIT-032-030

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-033-031 Schraube M4

TIT-033-031

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-034-032 Kabel 1,5 Meter

TIT-034-032

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-035-033 Anschlussstecker 3 polig (Männlich)

TIT-035-033

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-036-034 Kippschalter Ein / Aus

TIT-036-034

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-037-035 Schutzkappe (L x B x H) 25 x 19 x 8 mm

TIT-037-035

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-012-036 Druckschalter, schwarz, unbeleuchtet Ein / Aus

TIT-012-036

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-038-037 Druckschalter, schwarz, Ein-Aus-Ein

TIT-038-037

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-039-038 Wippschalter, Ein-Aus, rot, beleuchtet

TIT-039-038

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-040-039 Wippschalter, Ein-Aus, schwarz, unbeleuchtet

TIT-040-039

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-041-040 Kabel mit Stecker Länge: 1 Meter

TIT-041-040

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-042-041 Trafo, 18 VDC 6,3 A 230V 50 Hz.

TIT-042-041

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-043-042 Kabel Stecker weiblich 30 cm

TIT-043-042

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-016-043 Glasrohrsicherung 5*20 mm (6,3A)

TIT-016-043

Ersatzteil Dönermesser für JET 80 Titanic – Artikel-Nr. TIT-045-044 Sicherungshalter vom Tischnetzteil

TIT-045-044
